NOTA:
Si el instrumento hace parte de una red CAN en la cual están presentes más cargadores de baterías al interior
de un mismo grupo, abilitar trámite el dip-switch del instrumento, las prioridades de todos los cargadores de
baterías presentes al interior del grupo.
CONFIGURACIÓN DE FABRICA:
A
GRUPO
1
PRIORIDAD DESACTIVADA
2
PRIORIDAD DESACTIVADA
3
PRIORIDAD DESACTIVADA
TERMINAL CAN DESACTIVADO

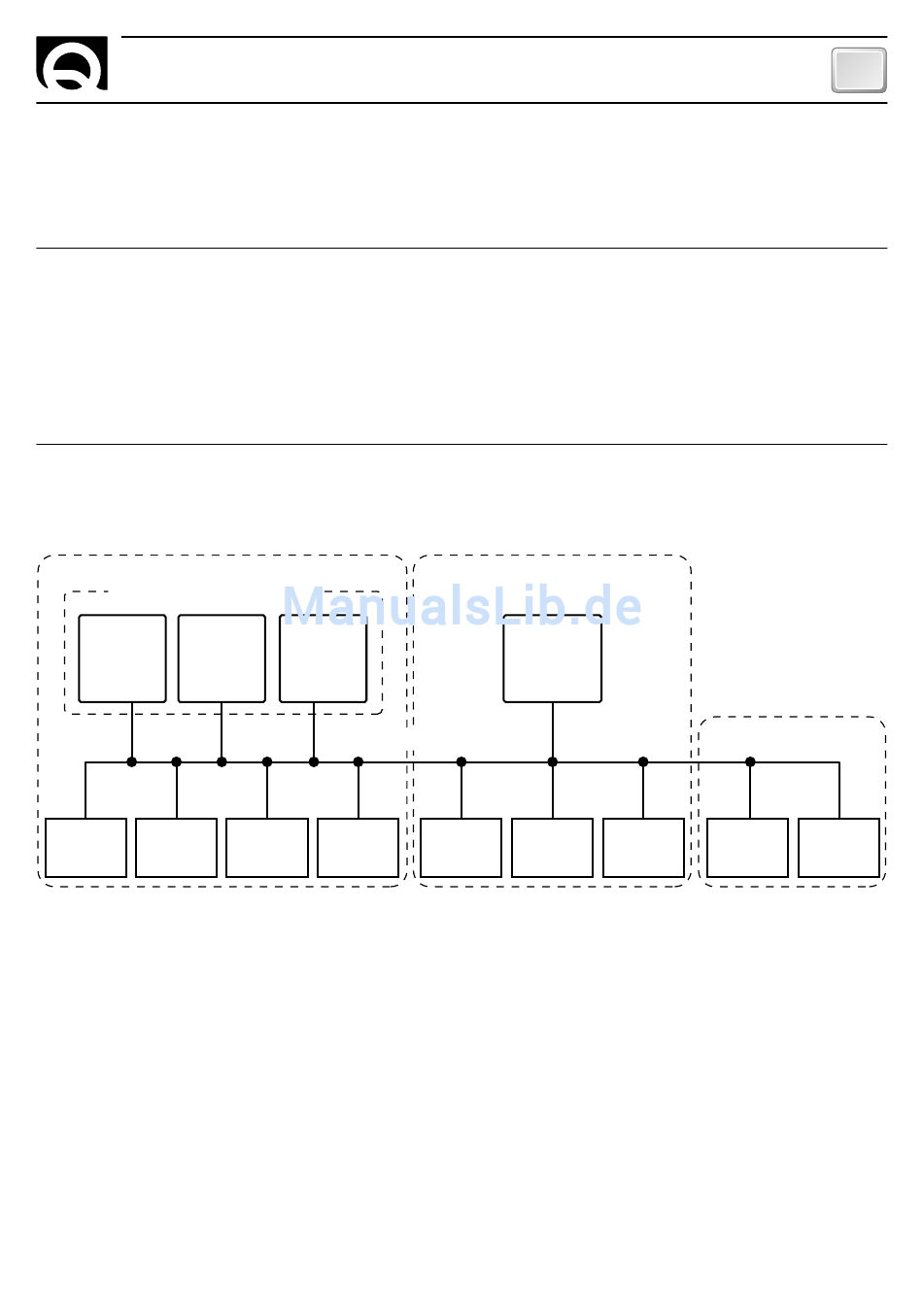

En seguida se muestra un posible esquema de una red de comunicación CAN:
GRUPO A
UNIDAD EN PARALELO
SBC 1950
SBC 1950
ADVANCED
ADVANCED
PLUS
PLUS
(PRIORIDAD 1)
(PRIORIDAD 2)
RCM 1620 KTB4
Para la configuraciòn del cargador de baterías, referirse al manual del usuario del cargador de baterías
conectado.
FUNCIONAMIENTO DEL INSTRUMENTO
Primero de alimentar el instrumento asegurarse que la configuración del dip-switch sea correcta.
Después de haber conectado la alimentación al instrumento, todos los led se prenden por dos segundos.
Si las conexiones se han hecho en manera correcta, el led LINK se quedará siempre prendido y, el instrumento
visualizará la modalidad de potencia en la cual se encuentra el cargador de baterías.
RCM 1620 - REV003A
SBC 1950
ADVANCED
PLUS
(PRIORIDAD 3)
RED CAN
RDS 1540 RDS 1520
FUNCIONAMIENTO
GRUPO B
SBC 1100
ADVANCED
PLUS
(PRIORIDAD 1)
RDS 1540 RCM 1620
GRUPO U
INTERFAZ
RDS 1520
GSM
ES
TERMINAL
LED
