ATTIVAZIONE DEI TERMINATORI
Attivare la terminazione sul primo e sull'ultimo dispositivo collegato alla rete.
Per attivare la terminazione sullo strumento, vedere fig. 2, e paragrafo CONFIGURAZIONE DELLO STRUMENTO.
Di seguito si riporta un esempio di collegamento della rete:
FIG. 2
ON
1 2 3 4 5 6
DIP-SWITCH

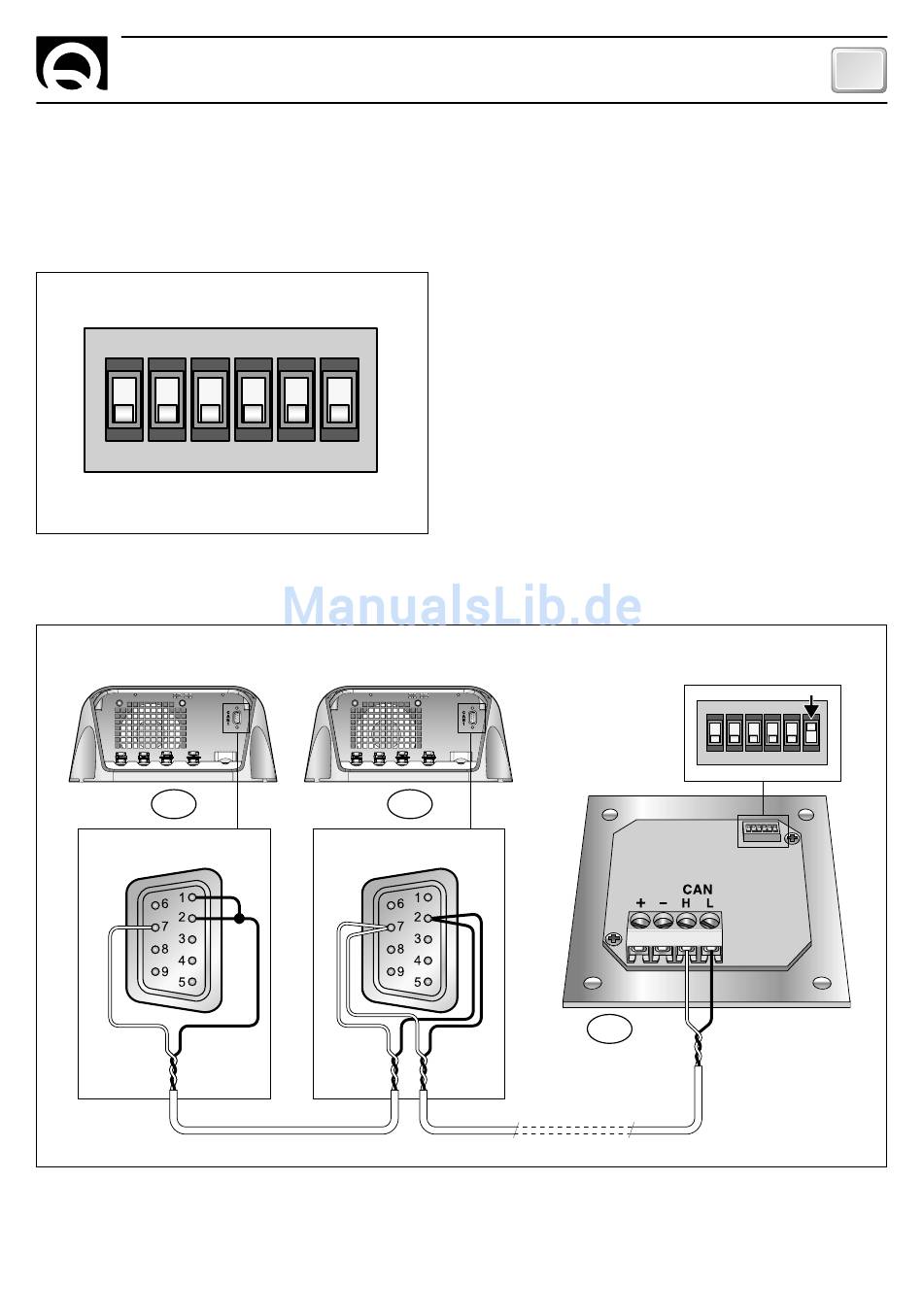

Di seguito viene riportato un possibile schema di una rete di comunicazione CAN:
SBC ADV PLUS
1
DB9 TERMINAZIONE ATTIVA
RCM 1620 - REV003A
SBC ADV PLUS
2
DB9
DISPOSITIVI CAN
FUNZIONAMENTO
ON
DIP-SWITCH
1 2 3 4 5 6
1 2 3 4
20
DA 3 A 19
IT
TERMINAZIONE
ATTIVA
ON
1 2 3 4 5 6
RCM 1620
