ACTIVATION DES TERMINAUX
Activer la terminaison sur le premier et sur le dernier dispositif relié au réseau.
Pour activer la terminaison sur l'instrument, voir fig. 2, et paragraphe CONFIGURATION DE L'INSTRUMENT.
Nous avons reporté ci-dessous un exemple de branchement du réseau:
FIG. 2
ON
1 2 3 4 5 6
DIP-SWITCH

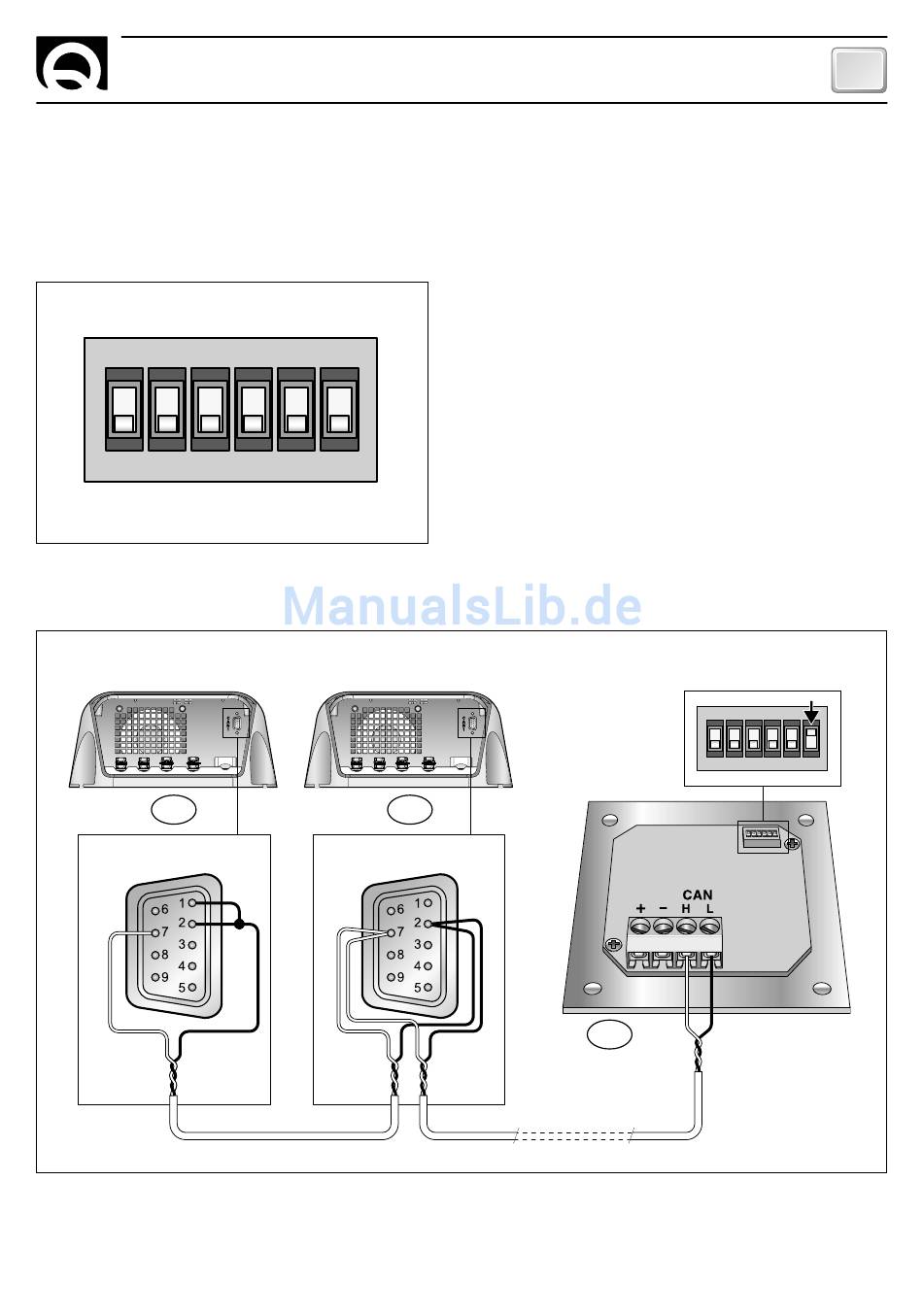

Nous avons reporté ci-dessous le schéma d'un réseau de communication CAN possible:
SBC ADV PLUS
1
DB9 TERMINAISON ACTIVÉE
RCM 1620 - REV003A
FONCTIONNEMENT
SBC ADV PLUS
2
DB9
DISPOSITIFS CAN
ON
DIP-SWITCH
1 2 3 4 5 6
1 2 3 4
20
DE 3 À 19
FR
TERMINAISON
ACTIVÉE
ON
1 2 3 4 5 6
