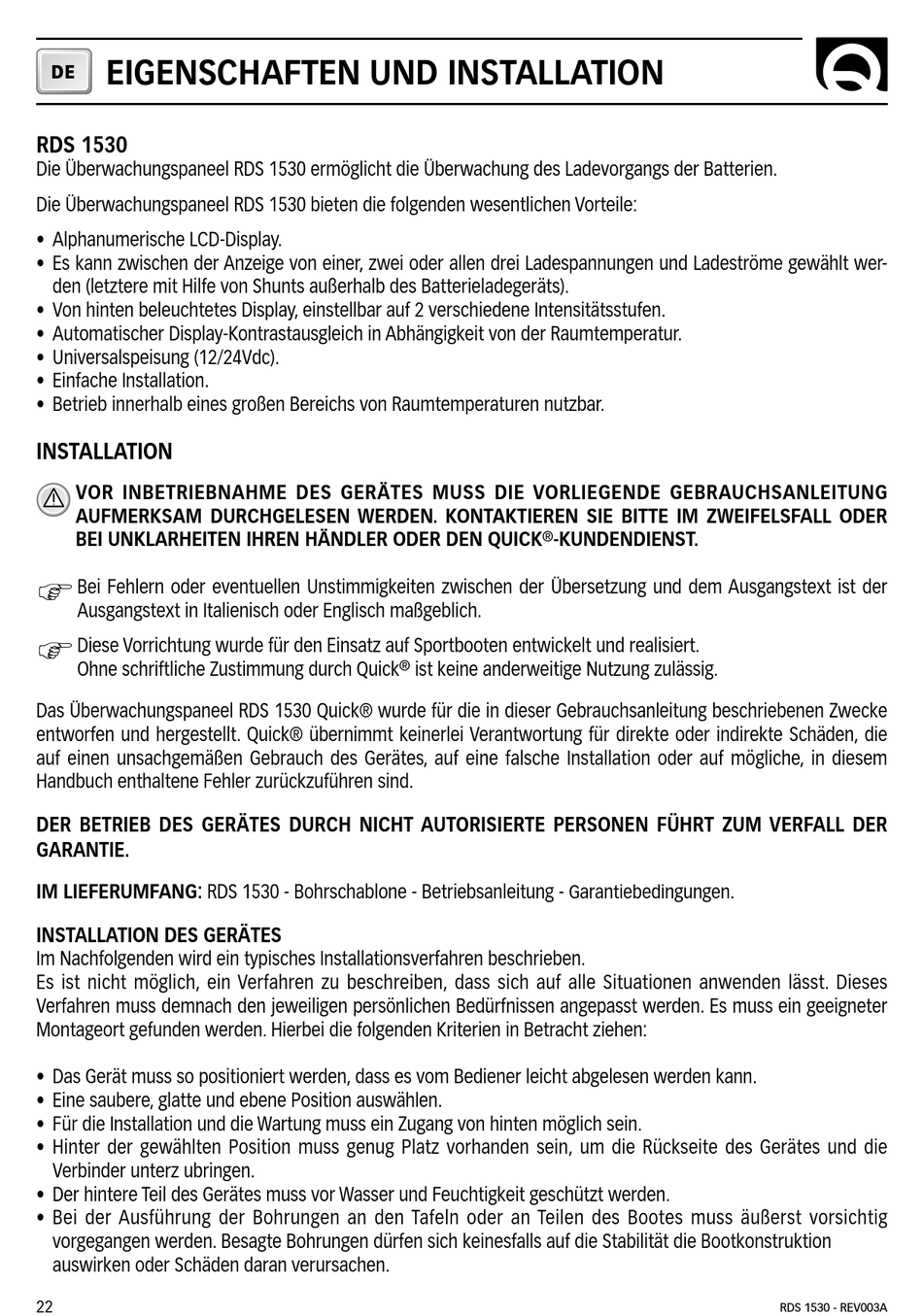

EIGENSCHAFTEN UND INSTALLATION
DE
RDS 1530
Die Überwachungspaneel RDS 1530 ermöglicht die Überwachung des Ladevorgangs der Batterien.
Die Überwachungspaneel RDS 1530 bieten die folgenden wesentlichen Vorteile:
• Alphanumerische LCD-Display.
• Es kann zwischen der Anzeige von einer, zwei oder allen drei Ladespannungen und Ladeströme gewählt wer-
den (letztere mit Hilfe von Shunts außerhalb des Batterieladegeräts).
• Von hinten beleuchtetes Display, einstellbar auf 2 verschiedene Intensitätsstufen.
• Automatischer Display-Kontrastausgleich in Abhängigkeit von der Raumtemperatur.
• Universalspeisung (12/24Vdc).
• Einfache Installation.
• Betrieb innerhalb eines großen Bereichs von Raumtemperaturen nutzbar.
INSTALLATION
VOR INBETRIEBNAHME DES GERÄTES MUSS DIE VORLIEGENDE GEBRAUCHSANLEITUNG
AUFMERKSAM DURCHGELESEN WERDEN. KONTAKTIEREN SIE BITTE IM ZWEIFELSFALL ODER
BEI UNKLARHEITEN IHREN HÄNDLER ODER DEN QUICK
F
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist der
Ausgangstext in Italienisch oder Englisch maßgeblich.
F
Diese Vorrichtung wurde für den Einsatz auf Sportbooten entwickelt und realisiert.
Ohne schriftliche Zustimmung durch Quick
Das Überwachungspaneel RDS 1530 Quick® wurde für die in dieser Gebrauchsanleitung beschriebenen Zwecke
entworfen und hergestellt. Quick® übernimmt keinerlei Verantwortung für direkte oder indirekte Schäden, die
auf einen unsachgemäßen Gebrauch des Gerätes, auf eine falsche Installation oder auf mögliche, in diesem
Handbuch enthaltene Fehler zurückzuführen sind.
DER BETRIEB DES GERÄTES DURCH NICHT AUTORISIERTE PERSONEN FÜHRT ZUM VERFALL DER
GARANTIE.
IM LIEFERUMFANG: RDS 1530 - Bohrschablone - Betriebsanleitung -
INSTALLATION DES GERÄTES
Im Nachfolgenden wird ein typisches Installationsverfahren beschrieben.
Es ist nicht möglich, ein Verfahren zu beschreiben, dass sich auf alle Situationen anwenden lässt. Dieses
Verfahren muss demnach den jeweiligen persönlichen Bedürfnissen angepasst werden. Es muss ein geeigneter
Montageort gefunden werden. Hierbei die folgenden Kriterien in Betracht ziehen:
• Das Gerät muss so positioniert werden, dass es vom Bediener leicht abgelesen werden kann.
• Eine saubere, glatte und ebene Position auswählen.
• Für die Installation und die Wartung muss ein Zugang von hinten möglich sein.
• Hinter der gewählten Position muss genug Platz vorhanden sein, um die Rückseite des Gerätes und die
Verbinder unterz ubringen.
• Der hintere Teil des Gerätes muss vor Wasser und Feuchtigkeit geschützt werden.
• Bei der Ausführung der Bohrungen an den Tafeln oder an Teilen des Bootes muss äußerst vorsichtig
vorgegangen werden. Besagte Bohrungen dürfen sich keinesfalls auf die Stabilität die Bootkonstruktion
auswirken oder Schäden daran verursachen.
22
®
-KUNDENDIENST.
®
ist keine anderweitige Nutzung zulässig.
Garantiebedingungen
.
RDS 1530 - REV003A
