CONFIGURATION DE L'INSTRUMENT

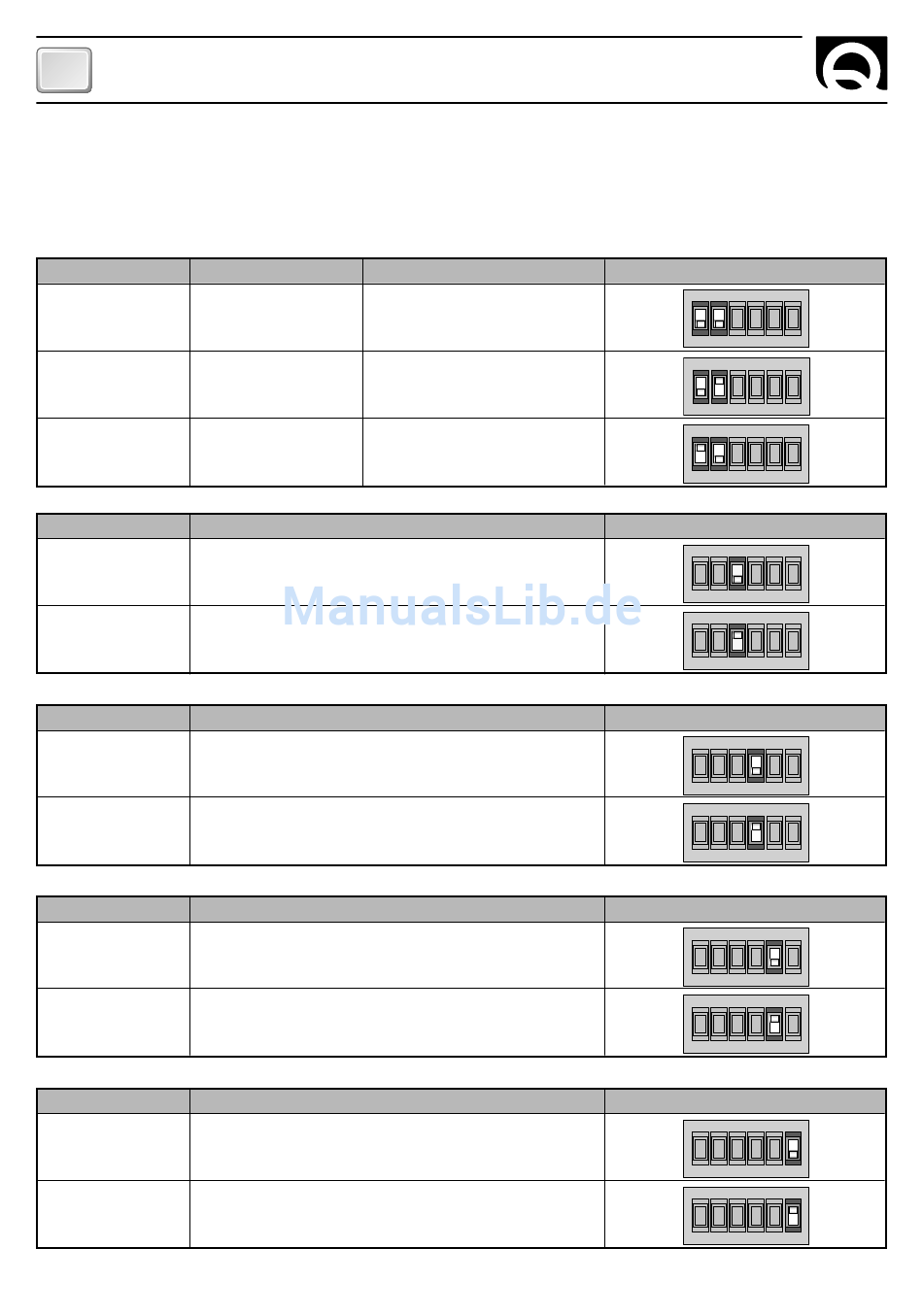

La configuration de l'instrument s'effectue via un dip-switch. Pour configurer le groupe, la priorité du chargeur
de batterie auquel on veut configurer le fonctionnement à mi-puissance et la terminaison CAN, se référer au
tableau indiqué ci-après:
SWITCH 1
OFF
OFF
ON
SWITCH 3
OFF
ON
SWITCH 4
OFF
ON
SWITCH 5
OFF
ON
SWITCH 6
OFF
ON
24
SWITCH 2
OFF
ON
OFF
FONCTION
1
PRIORITÉ DÉSACTIVÉE
1
PRIORITÉ ACTIVÉE
FONCTION
2
PRIORITÉ DÉSACTIVÉE
2
PRIORITÉ ACTIVÉE
FONCTION
3
PRIORITÉ DÉSACTIVÉE
3
PRIORITÉ ACTIVÉE
FONCTION
TERMINAL CAN DÉSACTIVÉE
TERMINAL CAN ACTIVÉE
FONCTION
A
GROUPE
B
GROUPE
C
GROUPE
DESCRIPTION
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
DESCRIPTION
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
DESCRIPTION
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
DESCRIPTION
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
DESCRIPTION
ON
1 2 3 4 5 6
ON
1 2 3 4 5 6
RCM 1620 - REV003A
