Abbildung 3-3
3.3.2
MDSC-2324 DDI-Version

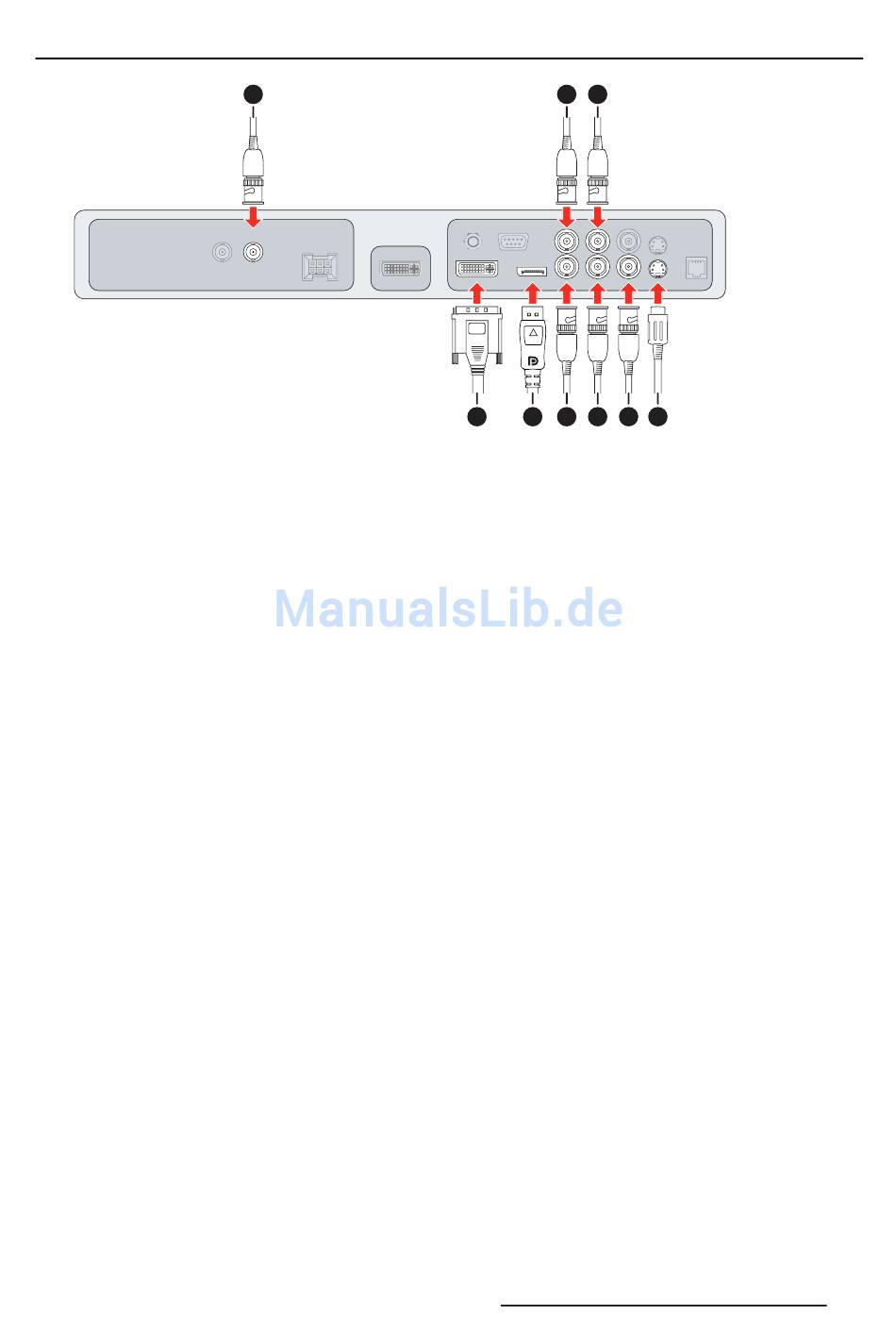

So stellen Sie die Verbindungen zu den Videoeingängen her
1. Verbinden Sie eine oder mehrere der verfügbaren Videoquellen jeweils über ein passendes Videokabel
mit den entsprechenden Videoeingängen.
- DVI 1 oder VGA (*): 6
- DVI 2: 1
- DisplayPort: 7
- SDI 1: 3
- SDI 2: 2
- R/G/B/S: 8/9/10/4
- R/G/B (SOG): 8/9/10
- Y/Pb/Pr: 9/10/8
- CVBS: 5
- S-Video: 11
(*) Eine analoge PC-Eingangsquelle (VGA) kann über einen DVI-I-auf-VGA-Adapter an den DVI-I-Ein-
gang angeschlossen werden. Die Verwendung eines Adapterkabels mit einer Mindestlänge von 0.15 m
ermöglicht eine einfache Platzierung innerhalb der Kabelabdeckung.
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
