Um den MDSC-2324 mit Barcos Nexxis OP-System zu verbinden, verbinden Sie die 10-Gb-Ethernet-
Schnittstelle mit dem Nexxis-Switch. Weitere Informationen zu Nexxis OR und zur Konfiguration des
MDSC-2324 in Ihrem Netzwerk sind in den entsprechenden Bedienungsanleitungen verfügbar. Besu-
chen Sie www.barco.com, um diese Bedienungsanleitungen zu erhalten.
Nexxis OR ist nur für die MDSC-2324 MNA-Version verfügbar.
3.6
Anschluss der Stromversorgung
So schließen Sie die Stromversorgung an
1. Schließen Sie das mitgelieferte externe Gleichstromnetzteil an den +24-V-Gleichstromeingang des Mo-
nitors an.
2. Verbinden Sie das andere Ende der externen Stromversorgung über das passende mitgelieferte Netz-
kabel mit einer geerdeten Netzsteckdose.

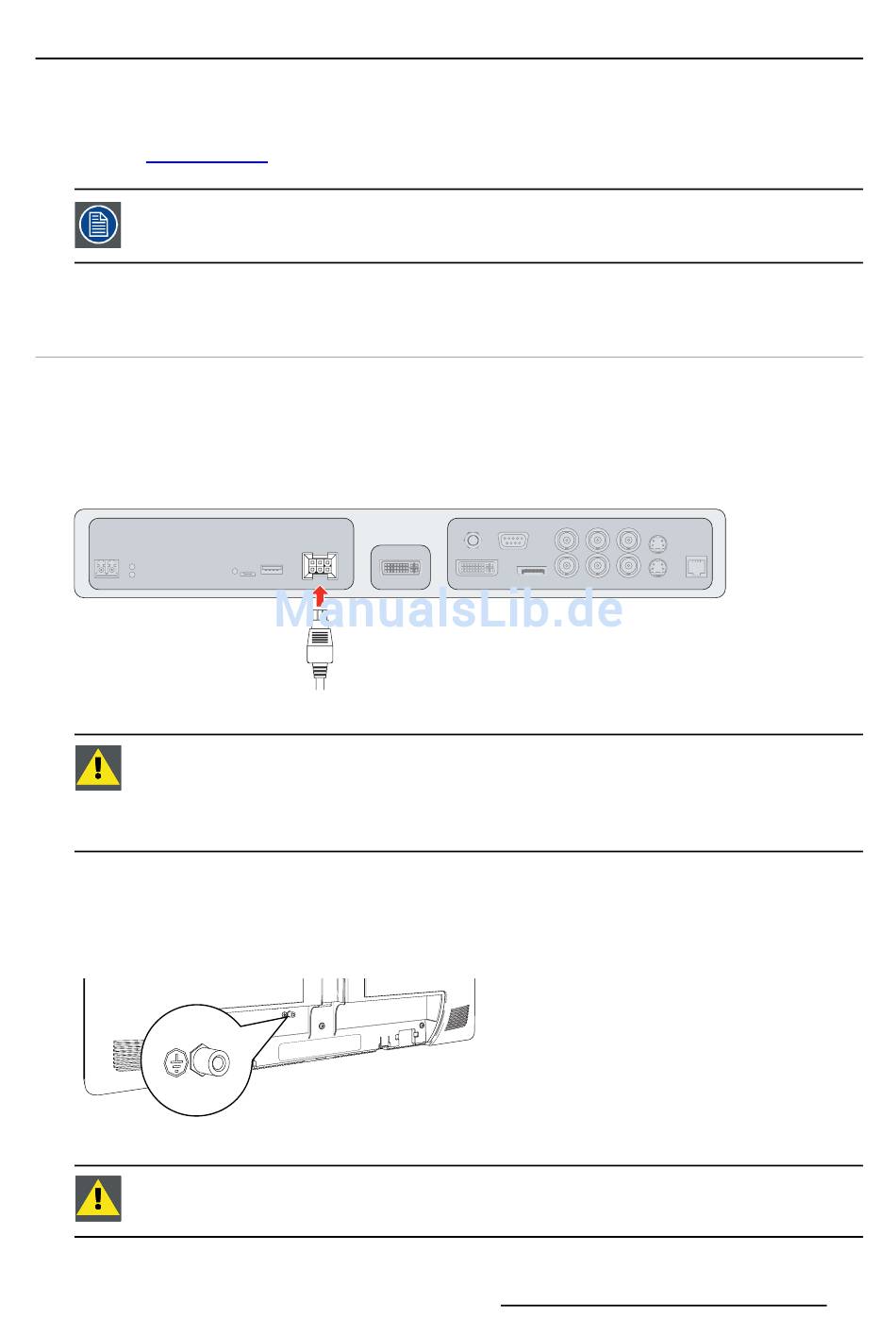

Abbildung 3-9
A
CHTUNG
Masseschutz angeschlossen werden, um das Risiko eines Stromschlags zu vermeiden.
Die Erdungsverbindung am Gleichstrom-Netzeingang des Monitors verfügt über keine
Masseschutzfunktion.
über einen speziellen Stift (siehe nächste Schritte).
Masseschutz
Erden Sie den MDSC-2324, indem Sie den Masseschutzstift über ein gelb-grünes AWG18-Kabel mit ei-
nem geerdeten Netzanschluss verbinden (maximal zulässige Kabellänge entsprechend der nationalen
Vorschriften).
Abbildung 3-10
A
CHTUNG
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
:
Der externe Gleichstrom-Netzadapter darf nur an einen Netzanschluss mit
Der Masseschutzanschluss des MDSC-2324-Monitors erfolgt
:
Der Monitor muss geerdet werden.
3. Installation des Monitors
19
