2. Produktüberblick
1. ML_Lane 0 (p)
2. GND
3. ML_Lane 0 (n)
4. ML_Lane 1 (p)
5. GND
6. ML_Lane 1 (n)
7. ML_Lane 2 (p)
8. GND
9. ML_Lane 2 (n)
10. ML_Lane 3 (p)
11. GND
12. ML_Lane 3 (n)
13. CONFIG1
14. CONFIG2
15. AUX CH (p)
16. GND
17. AUX CH (n)
18. Hot Plug
19. Rückleitung
20. DP_PWR (+3,3 V Gleichstrom, bei max. 500 mA)
2.4.9

S-Video und S-Video-Ausgang

Übersicht

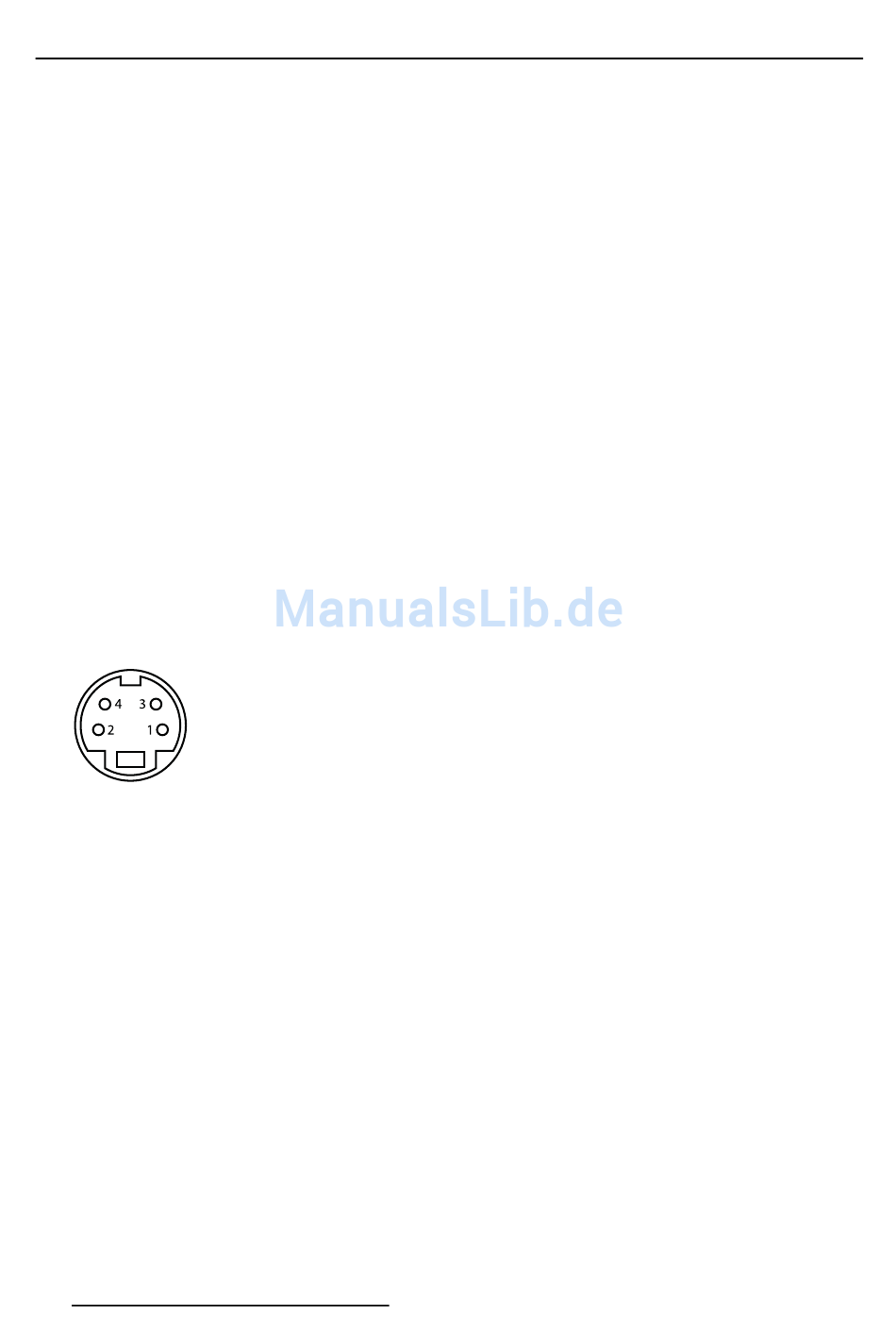

Abbildung 2-13
1. Masse (Y)
2. Masse (C)
3. Luminanz (Y)
4. Chroma (C)
5. SG: Gerätemasse
