3.4
Videoausgangsanschluss
Informationen zu den Videoausgängen
Neben den Videoeingangsanschlüssen verfügt der MDSC-2324 auch über Videoausgabefunktionen, mit
denen Sie bestimmte Videoeinspeisungen über den MDSC-2324 an einen anderen Monitor, einen Pro-
jektor, Videorekorder ... durchschleifen können.
Dieses Kapitel beschreibt, wie die verschiedenen Videoausgangsarten für jede Version des MDSC-2324
genutzt werden.
3.4.1

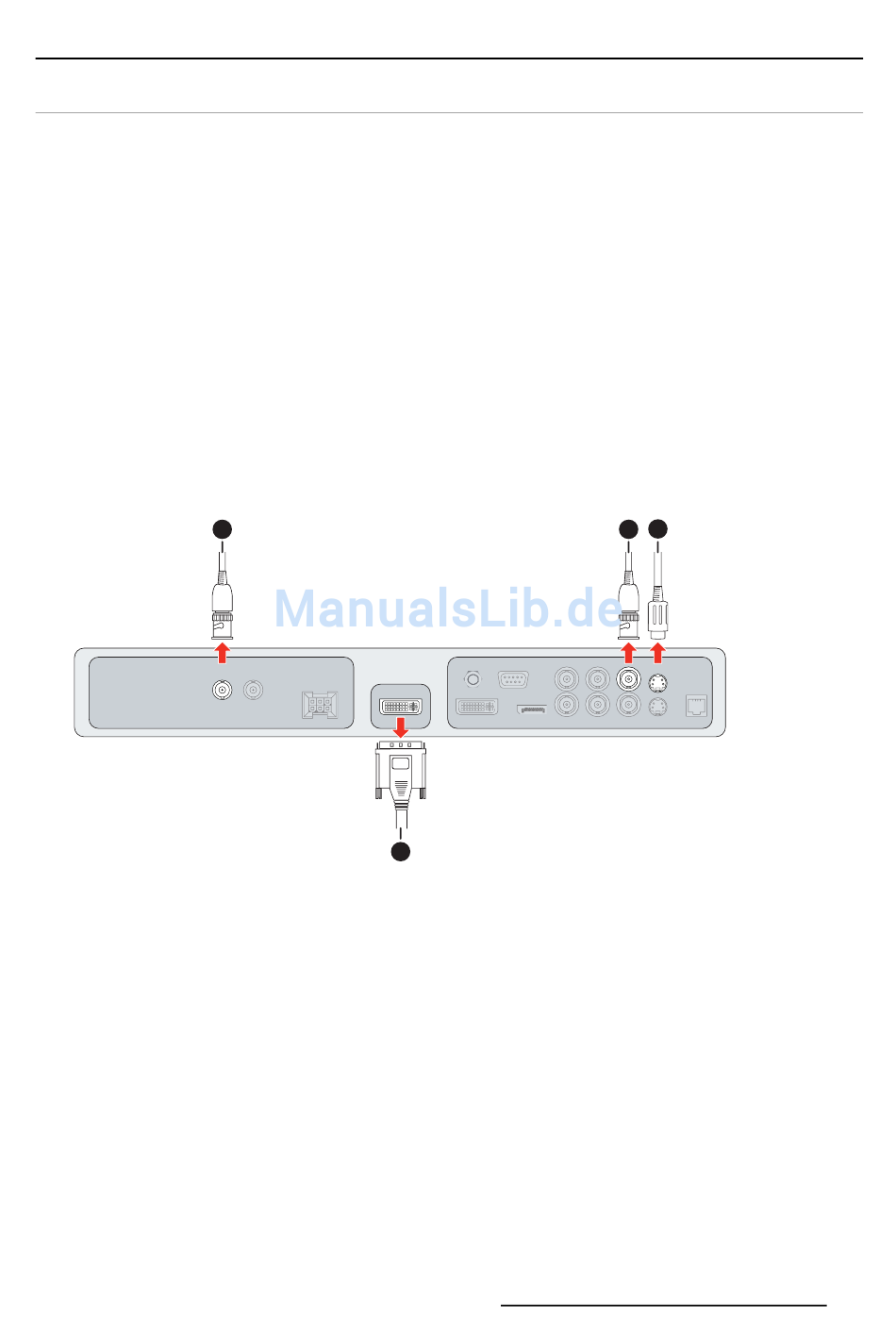

MDSC-2324 LED-Version
So stellen Sie die Verbindungen zu den Videoausgängen her
1. Verbinden Sie einen oder mehrere der verfügbaren Video-Sinks jeweils über ein passendes Videokabel
mit den entsprechenden Videoausgängen.
- SDI: 1
- CVBS: 2
- S-Video: 3
- DVI: 4 (zur Konfiguration im OSD-Menü)
Abbildung 3-6
3.4.2
MDSC-2324 DDI-Version
So stellen Sie die Verbindungen zu den Videoausgängen her
1. Verbinden Sie einen oder mehrere der verfügbaren Video-Sinks jeweils über ein passendes Videokabel
mit den entsprechenden Videoausgängen.
- SDI 1: 2
- SDI 2: 1
- CVBS: 3
- S-Video: 4
- DVI 1 oder DVI 2: 5 (zur Konfiguration über das OSD-Menü)
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
1
4
3. Installation des Monitors
3
2
17
