3. Installation des Monitors
3.2
Entfernen der Abdeckung
So nehmen Sie die Anschlussfachabdeckung ab
1. Lösen Sie die Schrauben, die die Anschlussfachabdeckung fixieren.
2. Schieben Sie die Abdeckung nach unten, um sie vom Monitor abzunehmen.
1
2

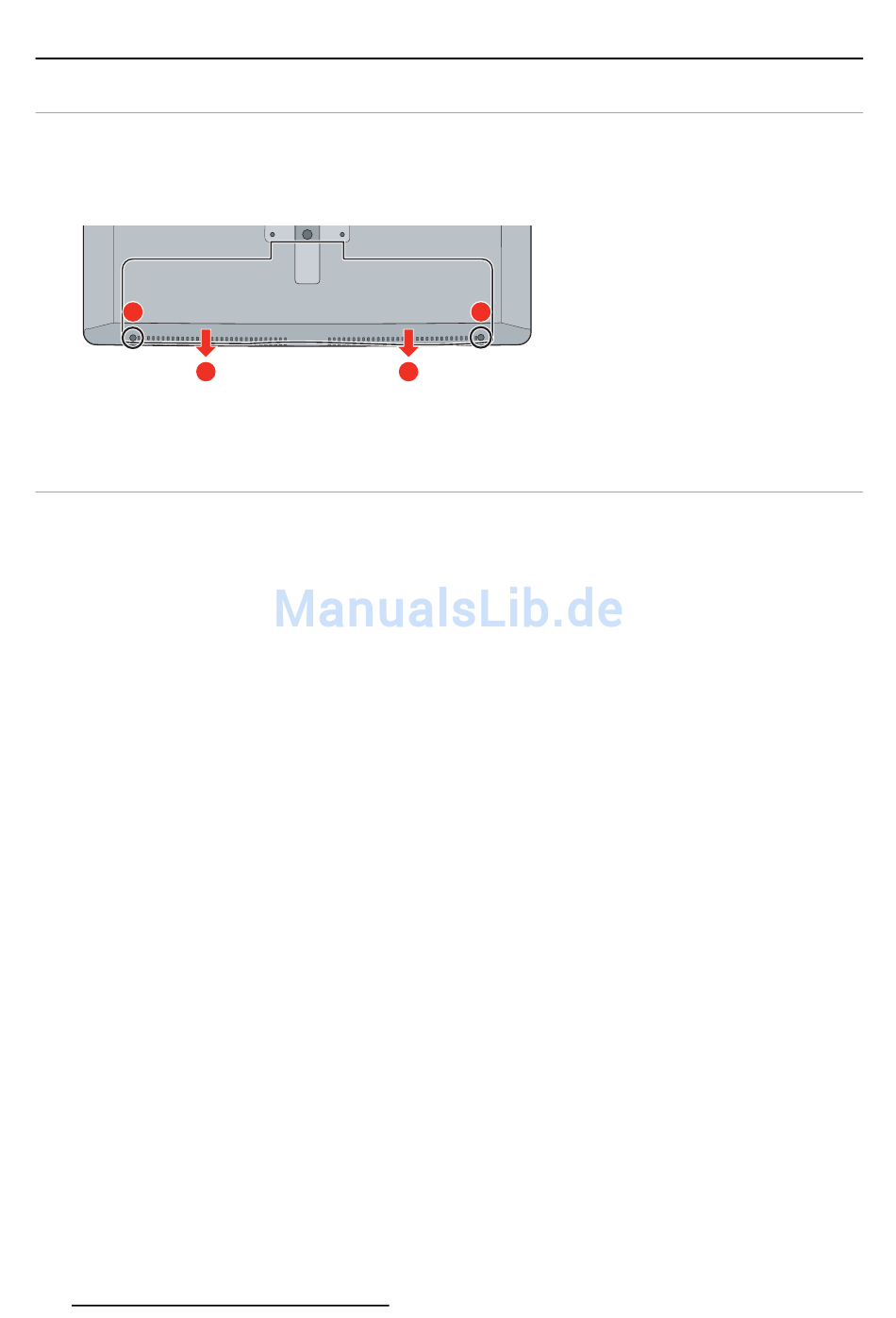

Abbildung 3-2
3.3
Videoeingangsanschluss
Informationen zu den Videoeingängen
An den MDSC-2324 können mehrere verschiedene Videoeingänge angeschlossen werden (abhängig von
der Monitorversion). Die Umschaltung zwischen den verschiedenen Eingängen kann problemlos über die
entsprechenden Direktzugriffstasten erfolgen. Ausführliche Informationen finden Sie in dem entsprechen-
den Abschnitt.
Wenn mehr als eine Videoquelle angeschlossen ist, sind außerdem die Funktionen Bild-in-Bild (PiP) und
Nebeneinander (SbS) verfügbar, wodurch Sie die Bilder von zwei unterschiedlichen Videoeingängen
gleichzeitig anzeigen können.
Funktionen PiP und SbS bei Ihrem MDSC-2324 finden Sie in dem entsprechenden Kapitel.
Dieses Kapitel beschreibt, wie die verschiedenen Videoeingangsarten für jede Version des MDSC-2324
angeschlossen werden.
3.3.1
MDSC-2324 LED-Version
So stellen Sie die Verbindungen zu den Videoeingängen her
1. Verbinden Sie eine oder mehrere der verfügbaren Videoquellen jeweils über ein passendes Videokabel
mit den entsprechenden Videoeingängen.
- DVI oder VGA (*): 4
- DisplayPort: 5
- SDI: 1
- R/G/B/S: 6/7/8/2
- R/G/B (SOG): 6/7/8
- Y/Pb/Pr: 7/8/6
- CVBS: 3
- S-Video: 9
(*) Eine analoge PC-Eingangsquelle (VGA) kann über einen DVI-I-auf-VGA-Adapter an den DVI-I-Ein-
gang angeschlossen werden. Die Verwendung eines Adapterkabels mit einer Mindestlänge von 0.15 m
ermöglicht eine einfache Platzierung innerhalb der Kabelabdeckung.
14
1
2
Ausführliche Informationen zur Aktivierung und Verwendung der
