2.4.5
RS-232-Anschluss
Übersicht

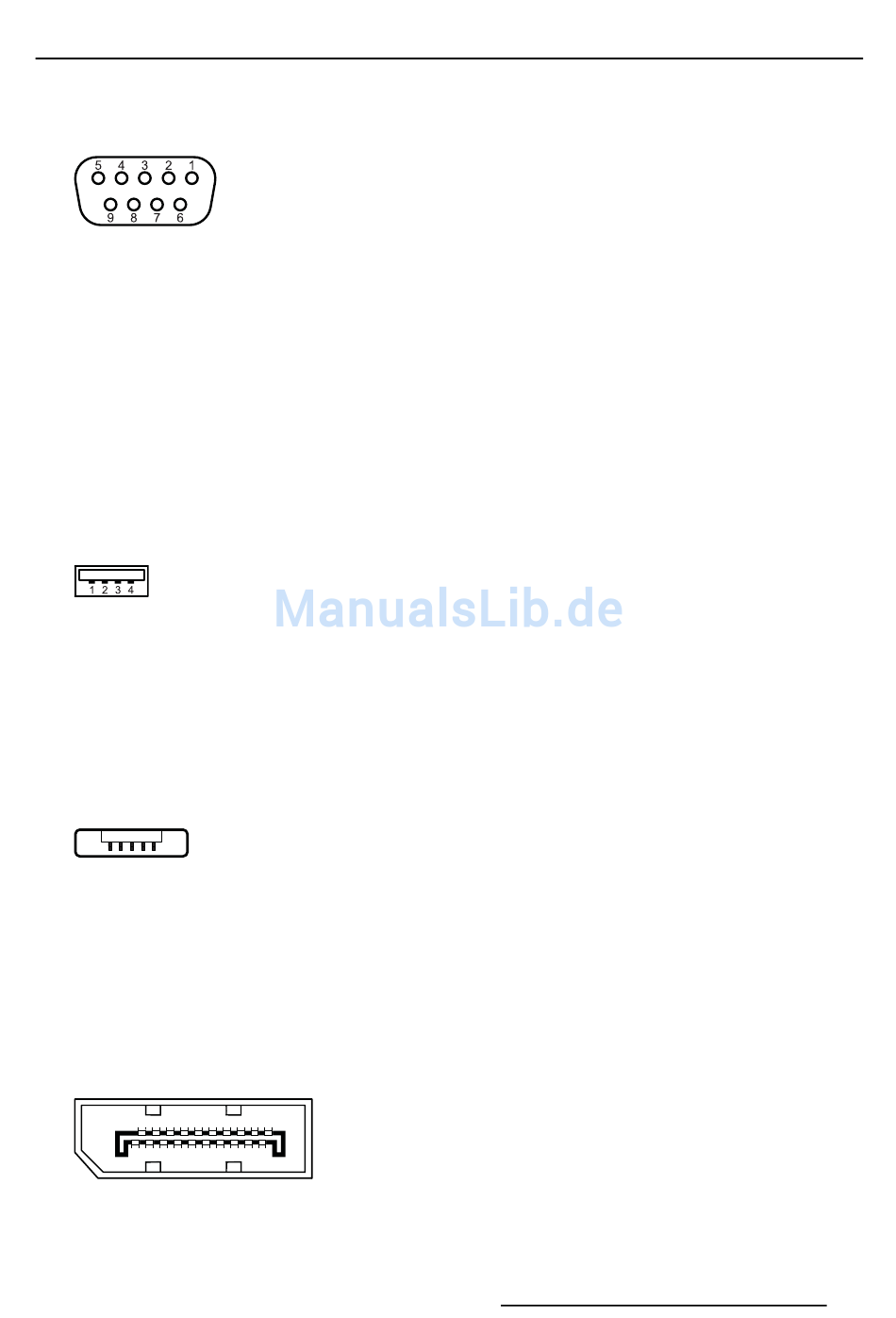

Abbildung 2-9
1. Nicht belegt
2. Rx (gesteuert durch Host)
3. Tx (gesteuert durch Monitor)
4. Nicht belegt
5. Masse
6. Nicht belegt
7. Nicht belegt
8. Nicht belegt
9. Nicht belegt
2.4.6
USB-Anschluss Typ A
Übersicht
Abbildung 2-10
1. +5-V-Gleichstrom
2. Data -
3. Data +
4. GND
2.4.7
Mini-USB-Anschluss
Übersicht
5
4
3
2
1
Abbildung 2-11
1. +5-V-Gleichstrom
2. Data -
3. Data +
4. Nicht belegt
5. GND
2.4.8
DisplayPort-Anschluss
Übersicht
19 17 15 13 11 9
20 18 16 14 12 10 8
Abbildung 2-12
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
7
5
3
1
6
4
2
2. Produktüberblick
11
