3. Installation des Monitors
1

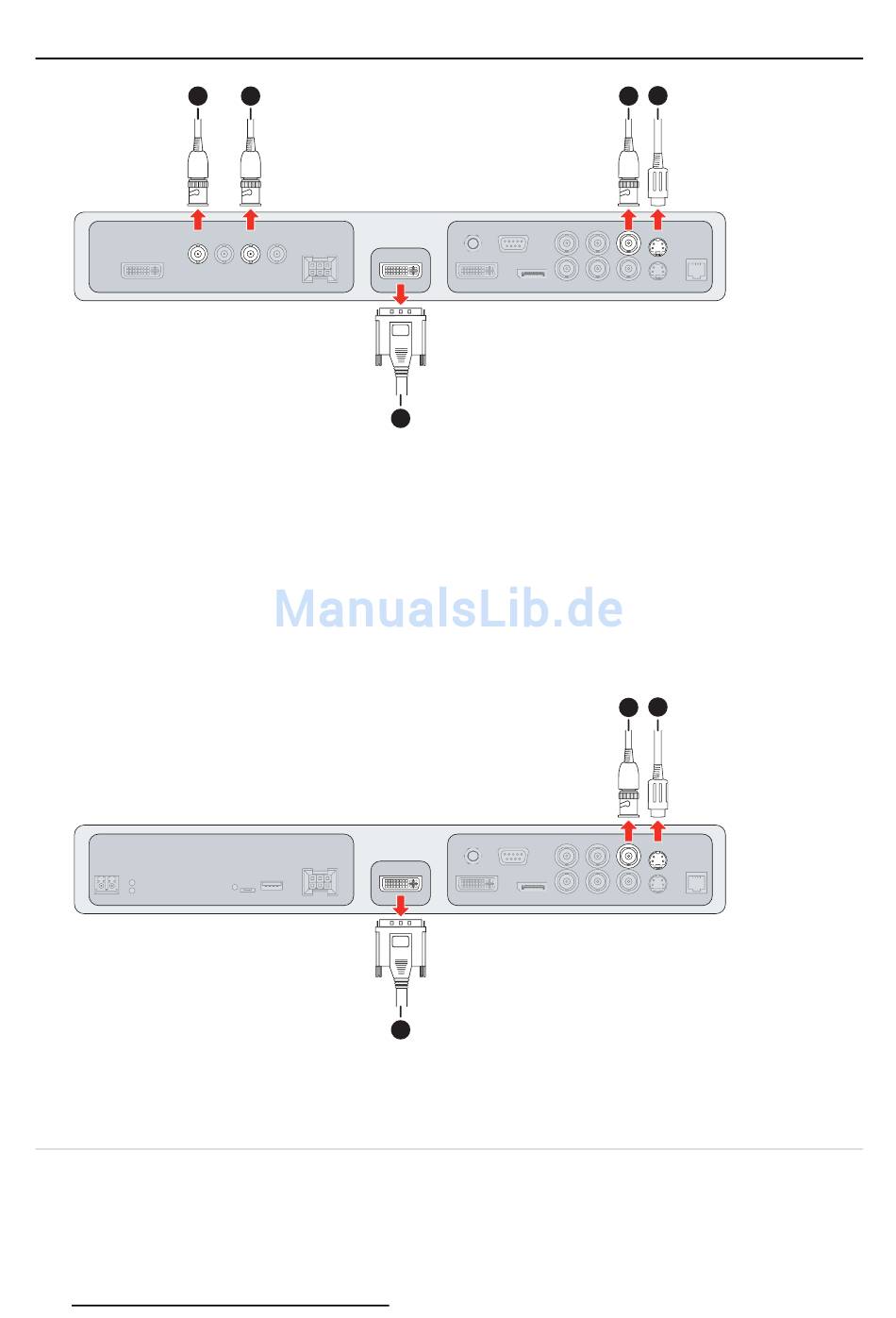

Abbildung 3-7
3.4.3

MDSC-2324 MNA-Version

So stellen Sie die Verbindungen zu den Videoausgängen her
1. Verbinden Sie einen oder mehrere der verfügbaren Video-Sinks jeweils über ein passendes Videokabel
mit den entsprechenden Videoausgängen.
- CVBS: 1
- S-Video: 2
- DVI: 3 (zur Konfiguration im OSD-Menü)
- Nexxis: 3 (zur Konfiguration im OSD-Menü)
Abbildung 3-8
3.5

Nexxis OR

Übersicht
Wenn Sie den MDSC-2324 an Barcos Nexxis OR-System anschließen, können Sie Videobilder, Grafiken,
Audio und Computerdaten über das IP-Netzwerk in einem unverarbeiteten, unkomprimierten Format im
OP und sogar zwischen verschiedenen OP-Bereichen weitergeben.
18
2
5
3
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
3 4
1 2
