2. Produktüberblick
1. Optisches 10-Gb-Ethernet SFP+-Schnittstelle*
2. LED1*
- Grün: Verbindung ist aktiv
- Aus: Keine aktive Netzwerkverbindung
3. LED2*
- Orange blinkend: Aktivität = (Senden) oder (Empfangen)
- Aus: Keine Netzwerkaktivität
4. LED3*
- Grün: Eingeschaltet, normaler Betrieb
- Aus: System ausgeschaltet
- Orange blinkend: Fehler
5. Micro-USB-Schnittstelle*
6. Schnittstelle USB 2.0 Typ A*
7. Eingangsspannungsanschluss
8. Potenzialausgleich-Stift (POAG)
9. RS232
10. Sync
11. CVBS
12. CVBS-Ausgang
13. S-Video-Ausgang
14. DVI-Ausgang
15. DVI-1 (DVI-I: digital und analog mit HDCP)
16. DisplayPort (VESA-Standard 1.1a)
17. R/Pr
18. G/Y – SOG
19. B
20. S-Video
21. Service
(*) Nexxis-OP-Funktionalität: Ausführliche Informationen zu Barcos integrierter Nexxis-OR-Lösung finden
Sie in den entsprechenden Bedienungsanleitungen. Besuchen Sie my.barco.com, um diese Bedienungs-
anleitungen zu erhalten.
2.4
Anschlusskontaktbelegung
2.4.1
Eingangsspannungsanschluss
Übersicht

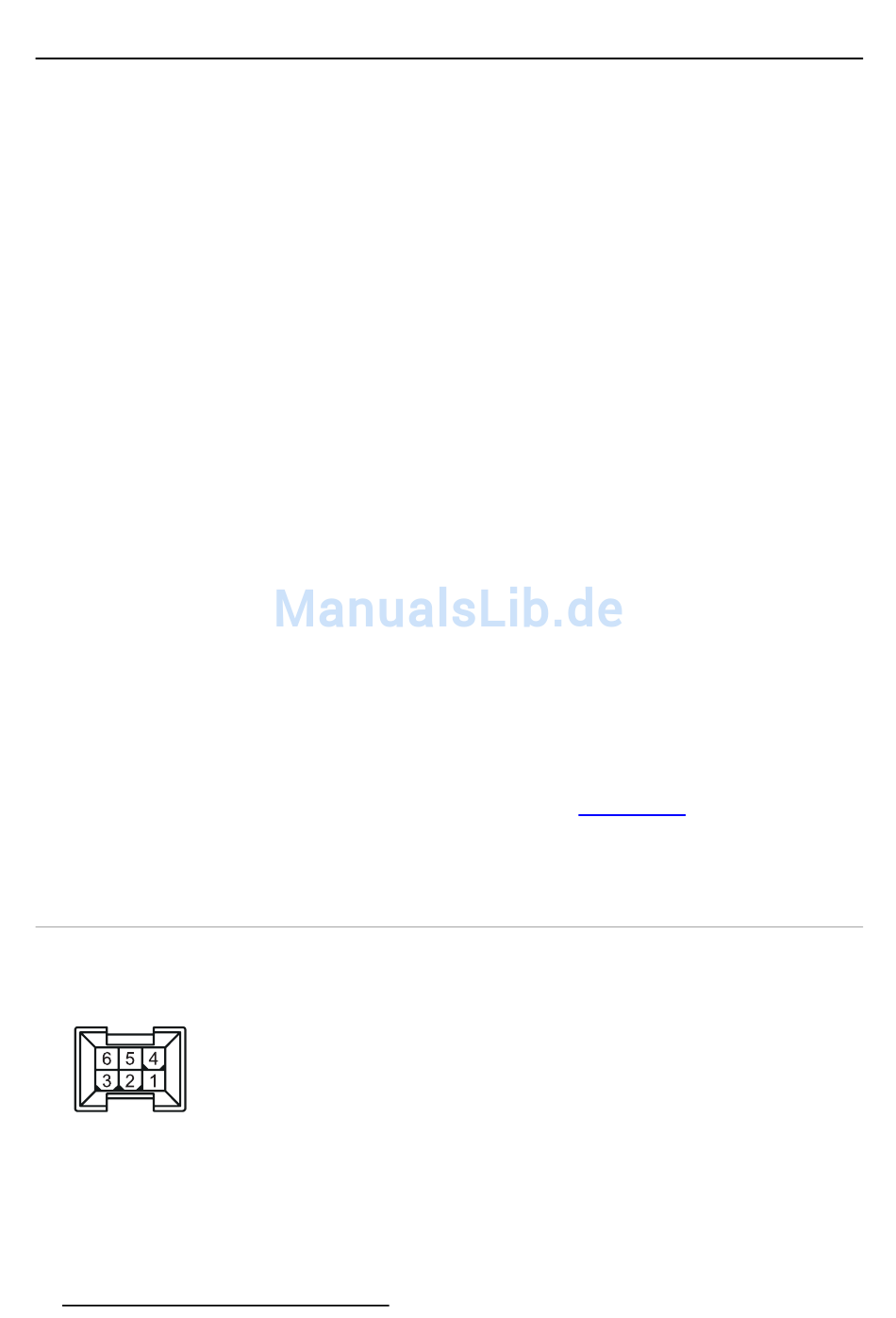

Abbildung 2-6
8
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
