Willkommen!

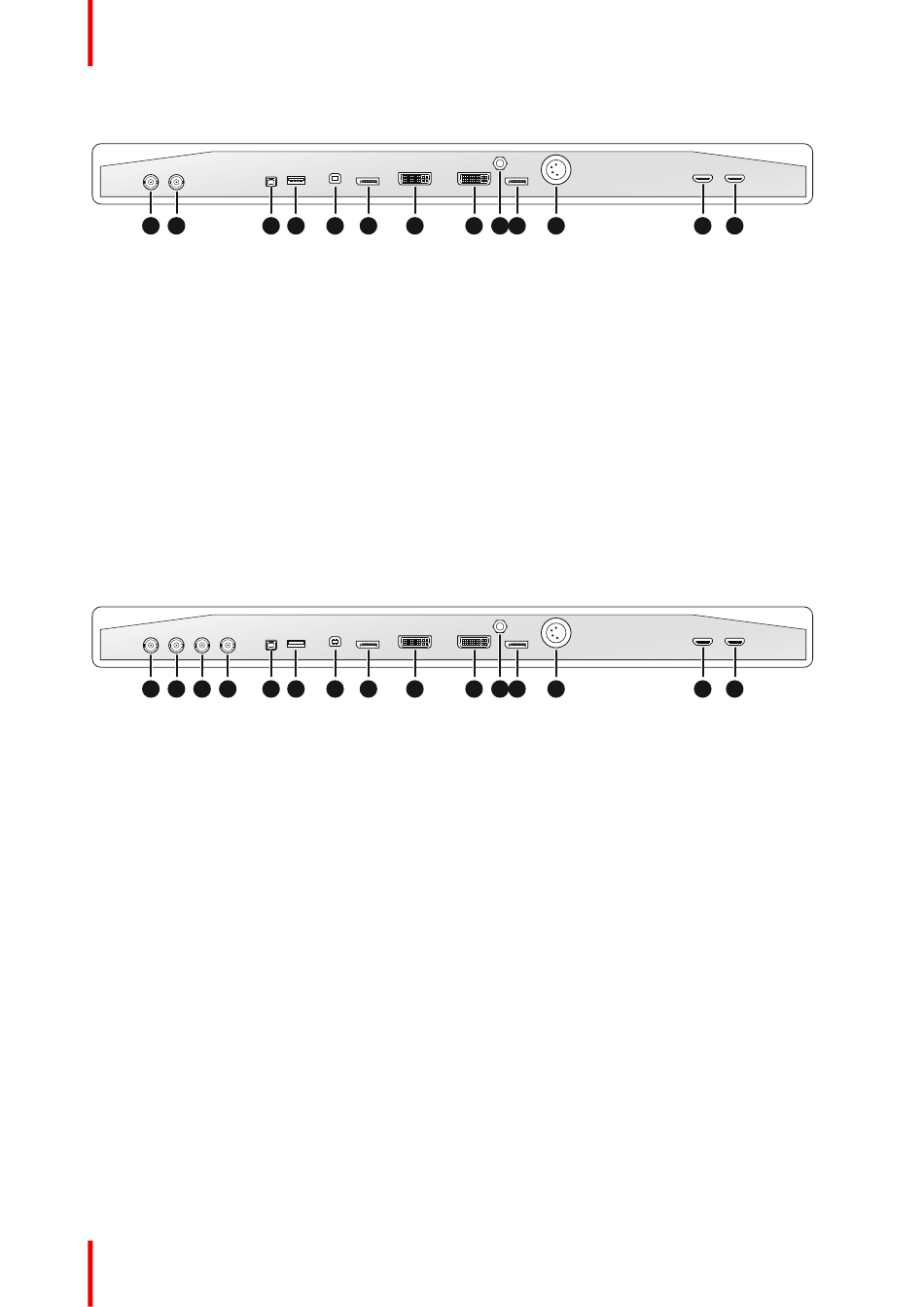

Anschlüsse – MDSC-8427 LED-Version
1
2
Abbildung 1-2
1.
SDI-Eingang
2.
SDI-Ausgang
3.
Stromversorgungsausgang +5 V Gleichstrom, 2 A
4.
Schnittstelle USB 2.0 Typ A
5.
Schnittstelle USB 2.0 Typ B
6.
DisplayPort-Haupteingang (rechts)
7.
DVI-D-Eingang
8.
DVI-D-Ausgang
9.
Potenzialausgleich-Stift (POAG)
10.
DisplayPort-Sekundäreingang (links)
11.
VDC-Eingang
12.
HDMI 2-Eingang
13.
HDMI 1-Eingang
Anschlüsse – MDSC-8427 12G-Version
1
2
3
4
Abbildung 1-3
1.
SDI 1: 12G-SDI-Eingang oder Quad-SDI-Eingang oben links
2.
SDI 2: 12G-SDI-Ausgang oder Quad-SDI-Eingang oben rechts
3.
SDI 3: 12G-SDI-Eingang oder Quad-SDI-Eingang unten rechts oder 3G-SDI-Zweiteingang
4.
SDI 4: 12G-SDI-Ausgang oder Quad-SDI-Eingang unten links
5.
Stromversorgungsausgang +5 V Gleichstrom, 2 A
6.
Schnittstelle USB 2.0 Typ A
7.
Schnittstelle USB 2.0 Typ B
8.
DisplayPort-Haupteingang (rechts)
9.
DVI-D-Eingang
10.
DVI-D-Ausgang
11.
Potenzialausgleich-Stift (POAG)
12.
DisplayPort-Sekundäreingang (links)
13.
VDC-Eingang
14.
HDMI 2-Eingang
15.
HDMI 1-Eingang
(*)
Informationen zur Konfiguration von 12G SDI und Quad-SDI finden Sie unter "SDI-Konfiguration", Seite 31.
8
R5910599DE /00
3
4
5
6
5
6
7
8
MDSC-8427
7
8
9 10
11
9
10 11 12
13
(*)
(*)
(*)
12
13
14
15
(*)
