31-zoll-chirurgiefarbmonitor mit uhd 4k
Inhaltsverzeichnis

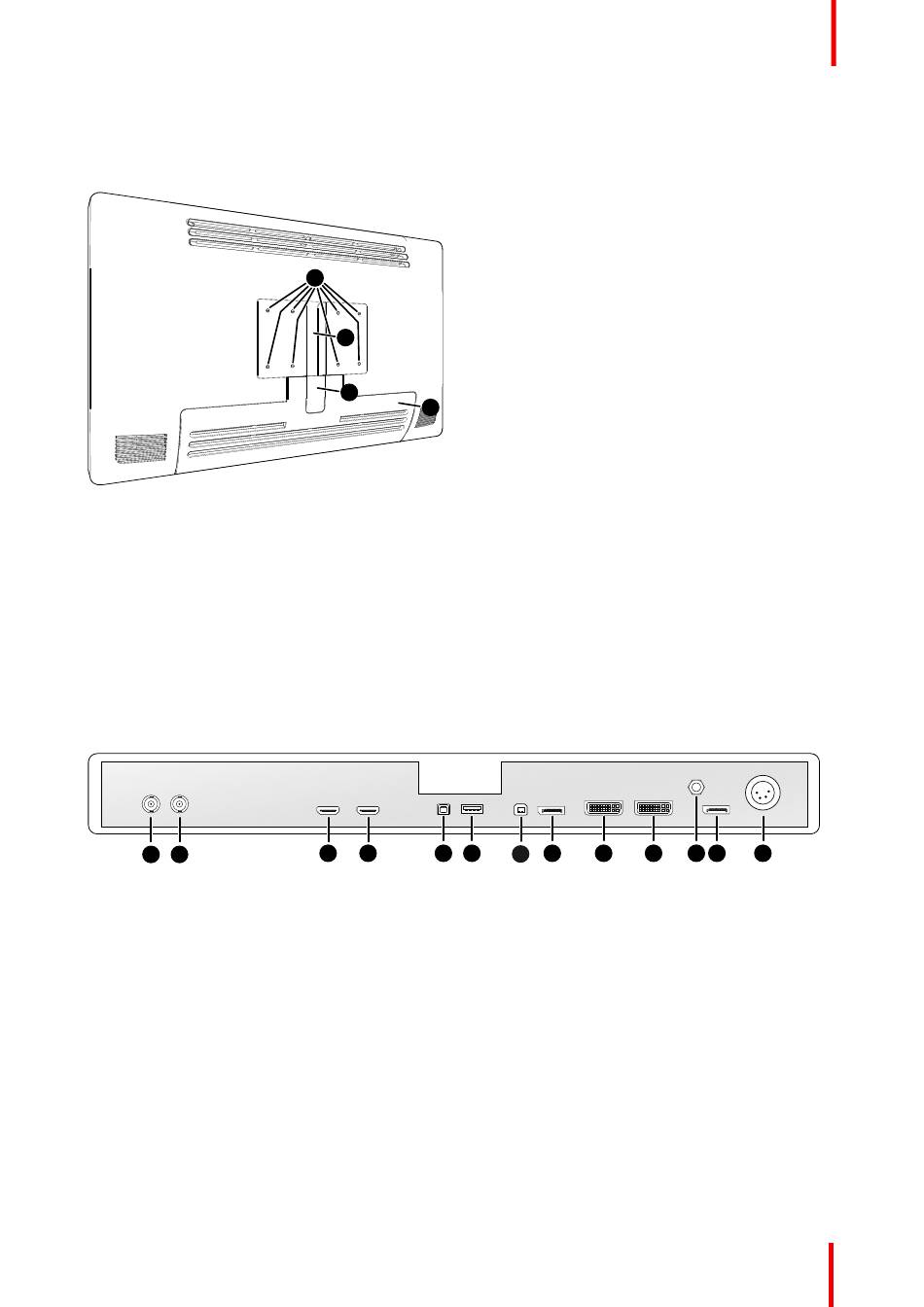

2.2 Rückansicht
Übersicht
Abbildung 2-2
1.
Schraubenbohrungen für VESA-Befestigung (100 x 100 mm, 200 x 100 mm)
2.
Kabelführungskanal
3.
Clip für die Verlängerung des Kabelführungskanals
4.
Anschlussfachabdeckung
2.3 Ansicht Anschluss
2.3.1 MDSC-8231 LED-Version
Übersicht
1
2
Abbildung 2-3
1.
SDI-Eingang
2.
SDI-Ausgang
3.
HDMI2 2.0-Eingang
4.
HDMI1 2.0-Eingang
5.
Stromversorgungsausgang +5 V Gleichstrom, 2 A
6.
Schnittstelle USB 2.0 Typ A
7.
Schnittstelle USB 2.0 Typ B
8.
DisplayPort-Haupteingang (rechts)
9.
DVI-D-Eingang
10.
DVI-D-Ausgang
11.
Potenzialausgleich-Stift (POAG)
12.
DisplayPort-Sekundäreingang (links)
13.
24-V-Gleichspannungseingang
1
2
3
4
3
4
5
6
K5902130DE (451920612473DE)-02
Teile, Bedienelemente und Anschlüsse
8
9
10
11
7
12
13
MDSC-8231
