3. Installation des Monitors
1

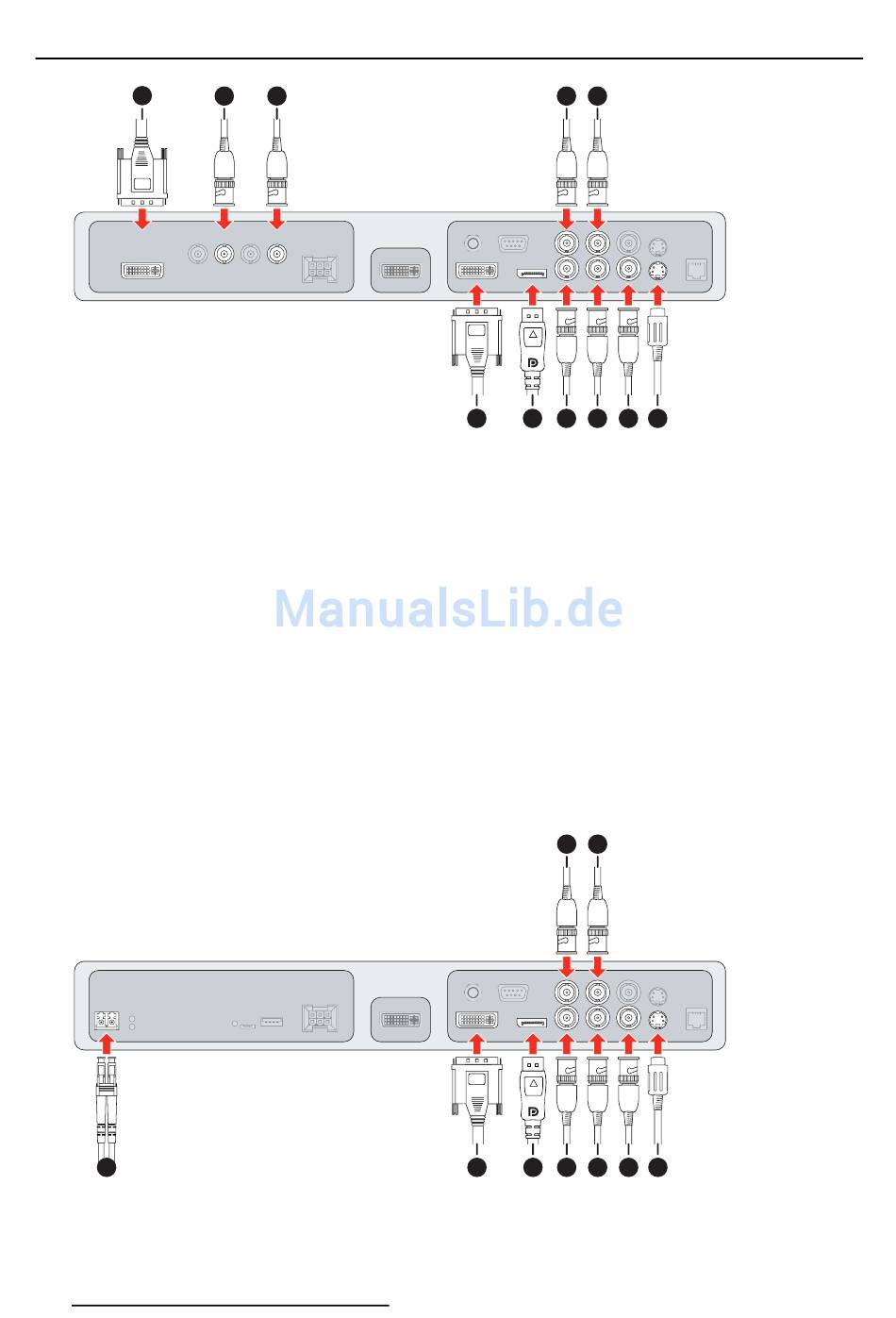

Abbildung 3-4
3.3.3
MDSC-2324 MNA-Version
So stellen Sie die Verbindungen zu den Videoeingängen her
1. Verbinden Sie eine oder mehrere der verfügbaren Videoquellen jeweils über ein passendes Videokabel
mit den entsprechenden Videoeingängen.
- Nexxis: 3
- DVI oder VGA (*): 4
- DisplayPort: 5
- R/G/B/S: 6/7/8/1
- Y/Pb/Pr: 7/8/6
- CVBS: 2
- S-Video: 9
(*) Eine analoge PC-Eingangsquelle (VGA) kann über einen DVI-I-auf-VGA-Adapter an den DVI-I-Ein-
gang angeschlossen werden. Die Verwendung eines Adapterkabels mit einer Mindestlänge von 0.15 m
ermöglicht eine einfache Platzierung innerhalb der Kabelabdeckung.
3
Abbildung 3-5
16
2
3
4
6
7
8
1
4
5
6
K5903252DE (451920612632DE) MDSC-2324 01/12/2017
