Justierung Der Fadenschneid-Einrichtung -900/51; Steuerkurve ( Vorjustieren ) - Pfaff 337 Justieranleitung

13

Justierung der Fadenschneid-Einrichtung -900/51

.05
13 Steuerkurve
.05.01
Regel
In u.T. Fadenhebel soll die Nut 4 der Steuerkurve 2 senkrecht unter dem Steuerbolzen 5
stehen.

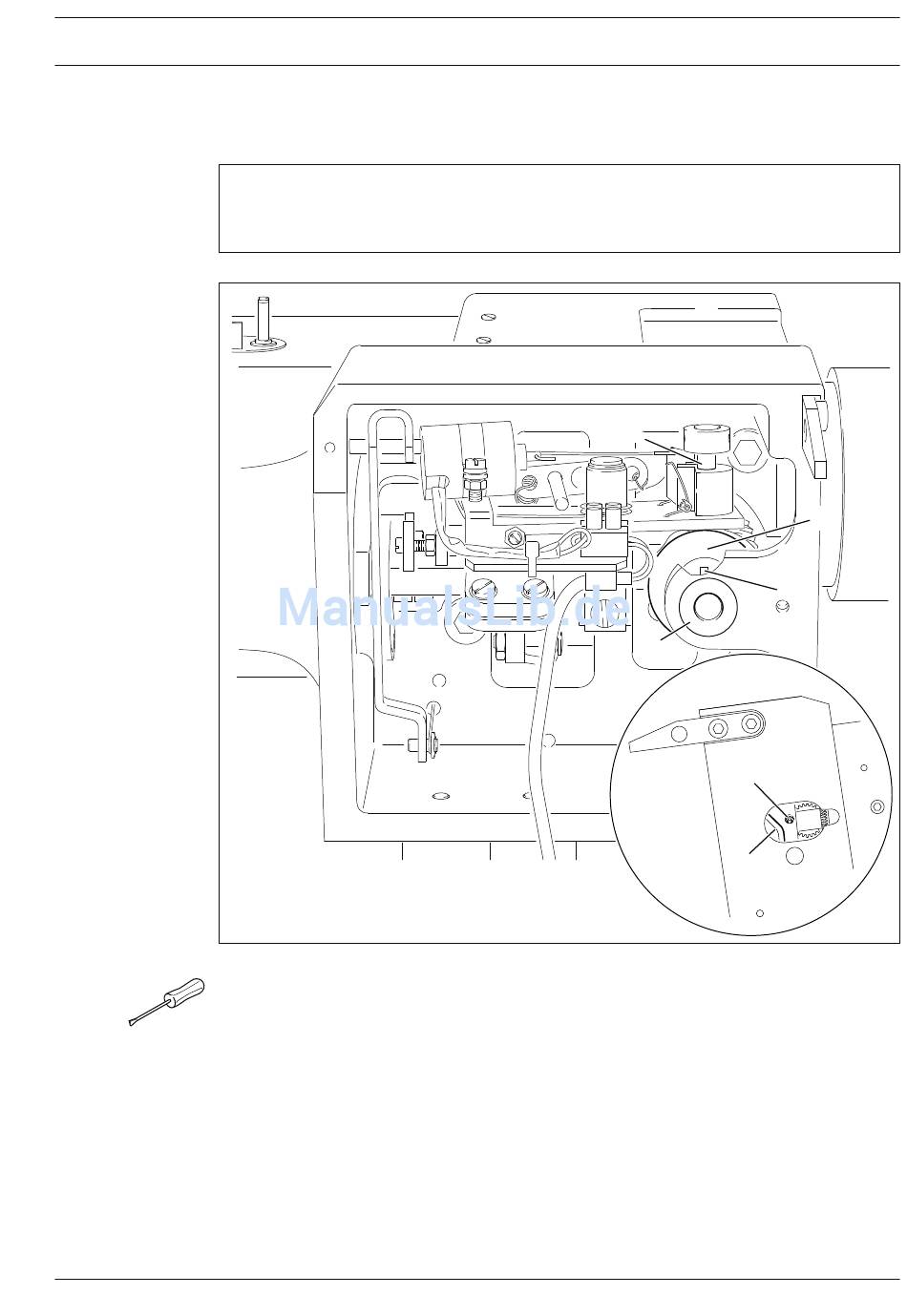

Fig. 13 - 14
●
Durch die Bohrung im Maschinengegäuse Schrauben 1 lösen.
●
Fadenhebel in u.T. bringen.
●
Steuerkurve 2 entsprechend der Regel verdrehen.
●
Steuerkurve 2 unten am Lager 3 zur Anlage bringen und die zugängliche Schraube 1
festziehen.
●
Die zweite Schraube 1 zugänglich machen und festziehen.
( vorjustieren )
Justierung
5
4
3
1
2
2
19
