Steuerhebel-Höhe - Pfaff 337 Justieranleitung

Vorschau ausblenden Andere Handbücher für 337:
Inhaltsverzeichnis

Werbung

Justierung
13
Steuerhebel-Höhe
.05.02
20
Regel

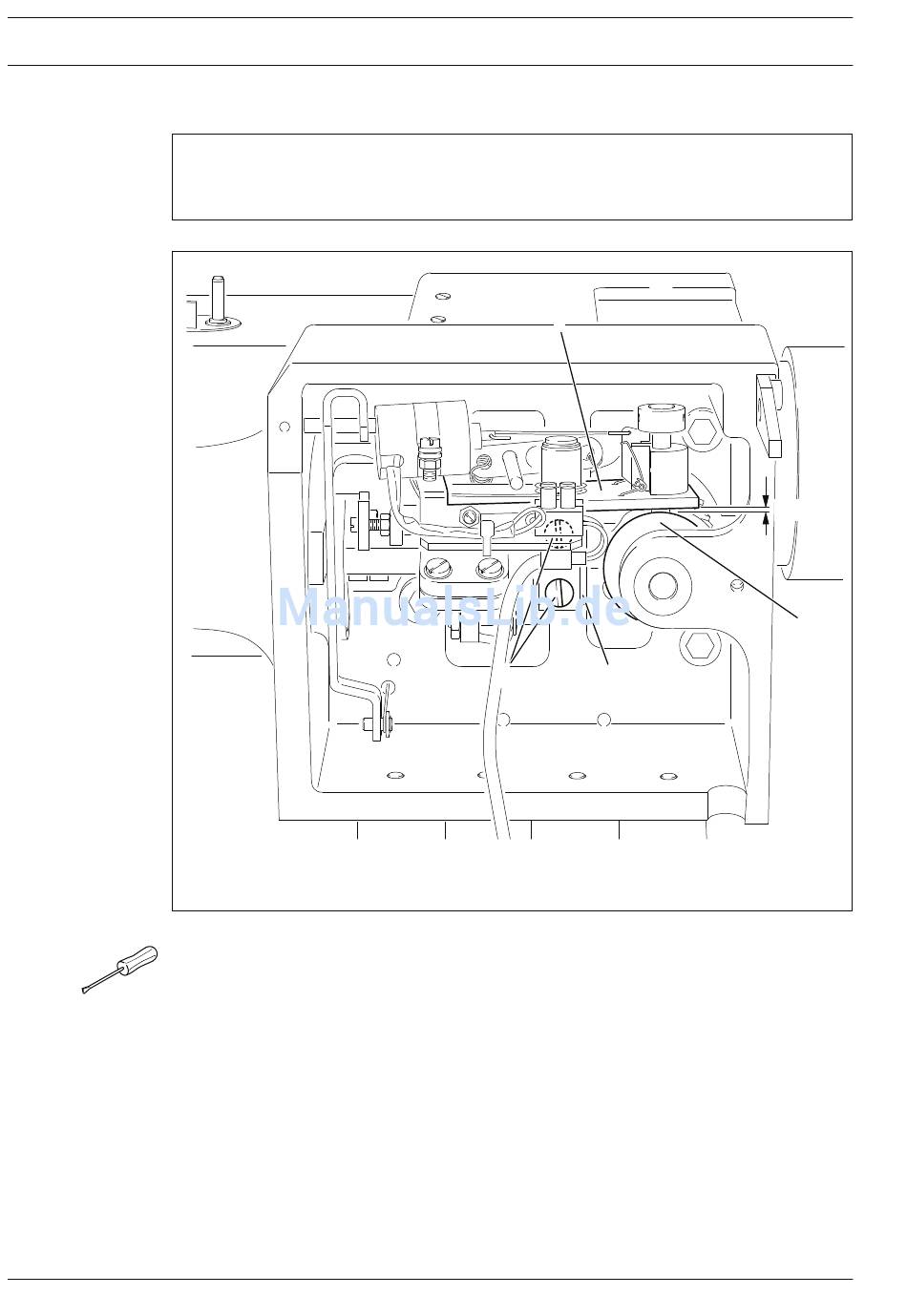

In u.T. Nadelstange soll zwischen dem Steuerhebel 3 und der Steuerkurve 4 ein Abstand
von 1,0 mm vorhanden sein.
Fig. 13 - 15
Nadelstange in u.T. bringen.
Träger 1 (Schrauben 2) des Steuerhebels 3 im Langloch entsprechend der Regel verschie-
ben.
3
2
1
1 mm
4
