13
Steuerbolzen-Höhe
.05.05
Regel
In Ruhestellung der Fadenabschneid-Einrichtung und eingerasteter Sperrklinke 4 soll zwi-
schen der höchsten Erhebung der Steuerkurve 5 und dem Steuerbolzen 6 ein Abstand
von 0,3 mm vorhanden sein.

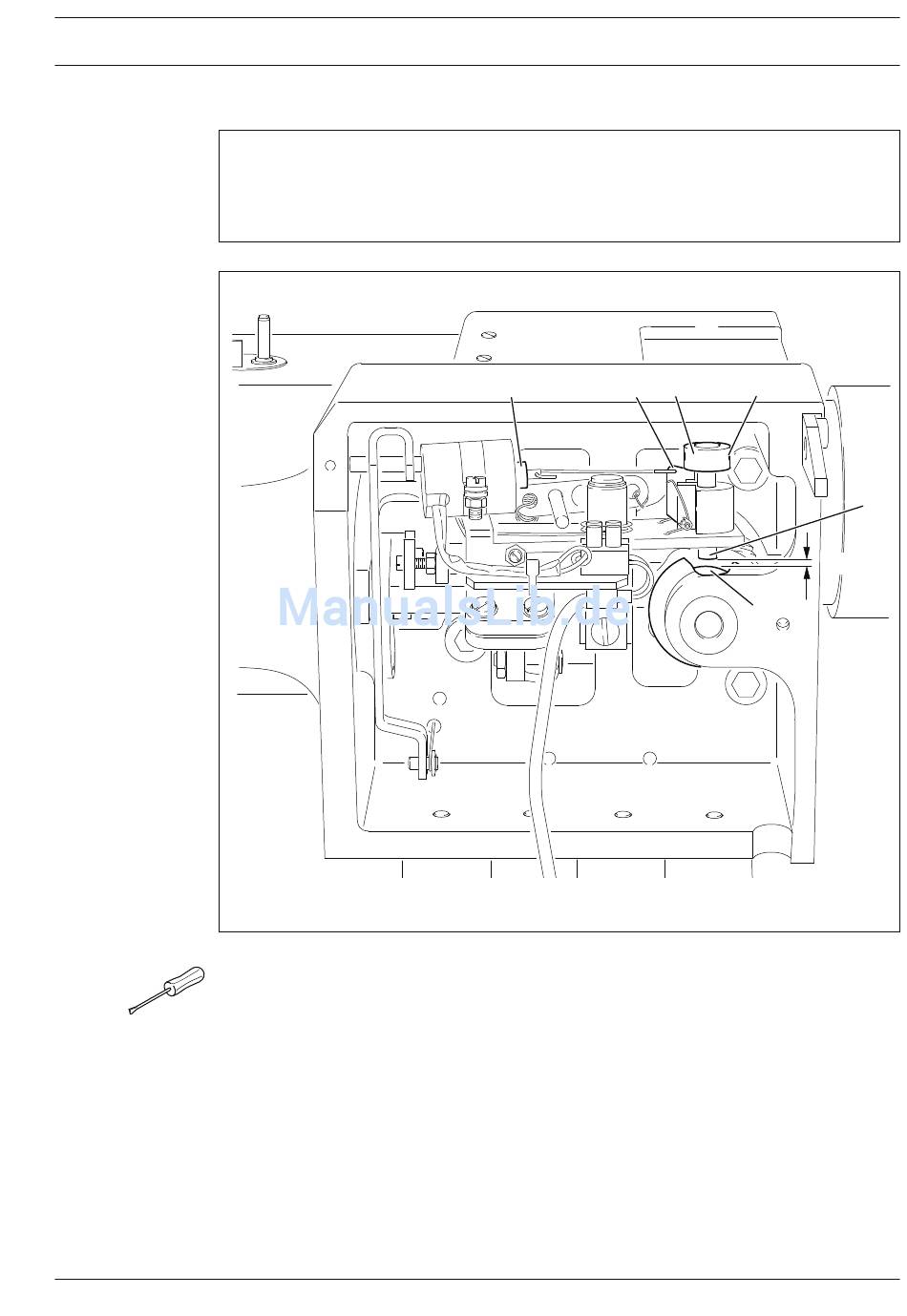

Fig. 13 - 18
Nadelstange in o.T. bringen.
Magnetkern 1 betätigen.
Stellring 2 (Schrauben 3) entsprechend der Regel verschieben.
2
1
4
Justierung
3
6
0,3 mm
5
23
