Justierung
13
Obertransporthub
.04.07
●
●
●
●
●
12
Regel
Wenn Hebel 1 in der Mitte seiner Kulisse steht, sollen Stoffdrückerfuß 3 und Obertrans-
portfuß 4 in der gleichen Höhe über der Stichplatte stehen.
6
5

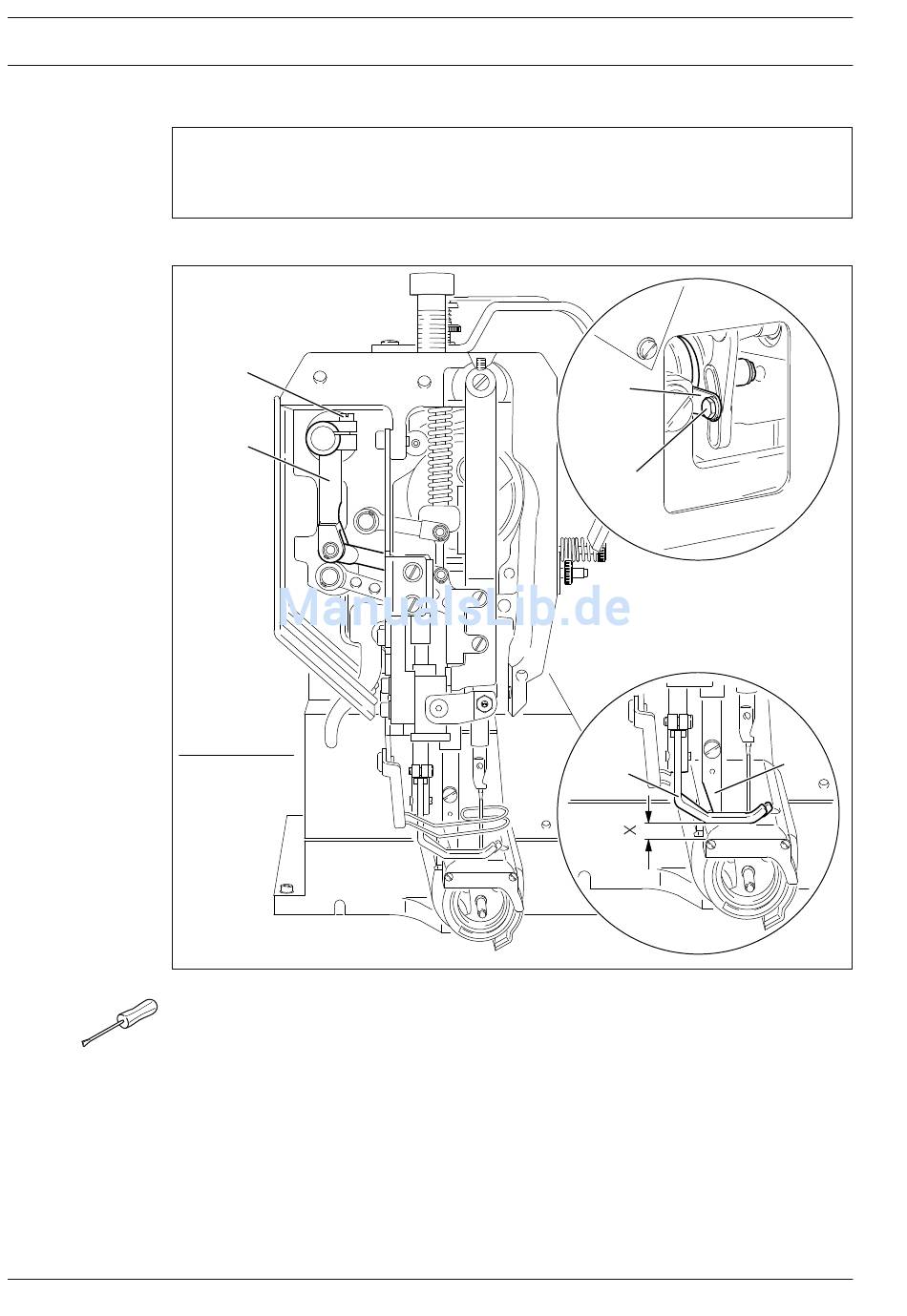

Fig. 13 - 07
Stichlänge auf "0" stellen.
Hebel 1 ( Schraube 2 ) in die Mitte seiner Kulisse stellen.
Stoffdrückerfuß 3 aufsetzen lassen.
Handrad in Drehrichtung verdrehen, bis der Obertransportfuß 4 in seinem oberen Um-
kehrpunkt steht.
Kurbel 5 ( Schraube 6 ) entsprechend der Regel verdrehen.
1
2
3
4
