Justierung Der Fadenschneid-Einrichtung -900/52; Steuerkurve ( Vorjustieren ) - Pfaff 335 Justieranleitung

Justierung
13

Justierung der Fadenschneid-Einrichtung -900/52

.05
13 Steuerkurve
.05.01
●
●
●
●
●
20
Bei allen Maschinen mit Fadenabschneid-Einrichtung -900/52 ist zu beachten,
dass die Stichlänge auf 5,5 mm zu begrenzen ist!
( vorjustieren )
Regel
In u.T. Fadenhebel soll die Nut 4 der Steuerkurve 2 senkrecht unter dem Steuerbolzen 5
stehen.
1
2
4
2
3

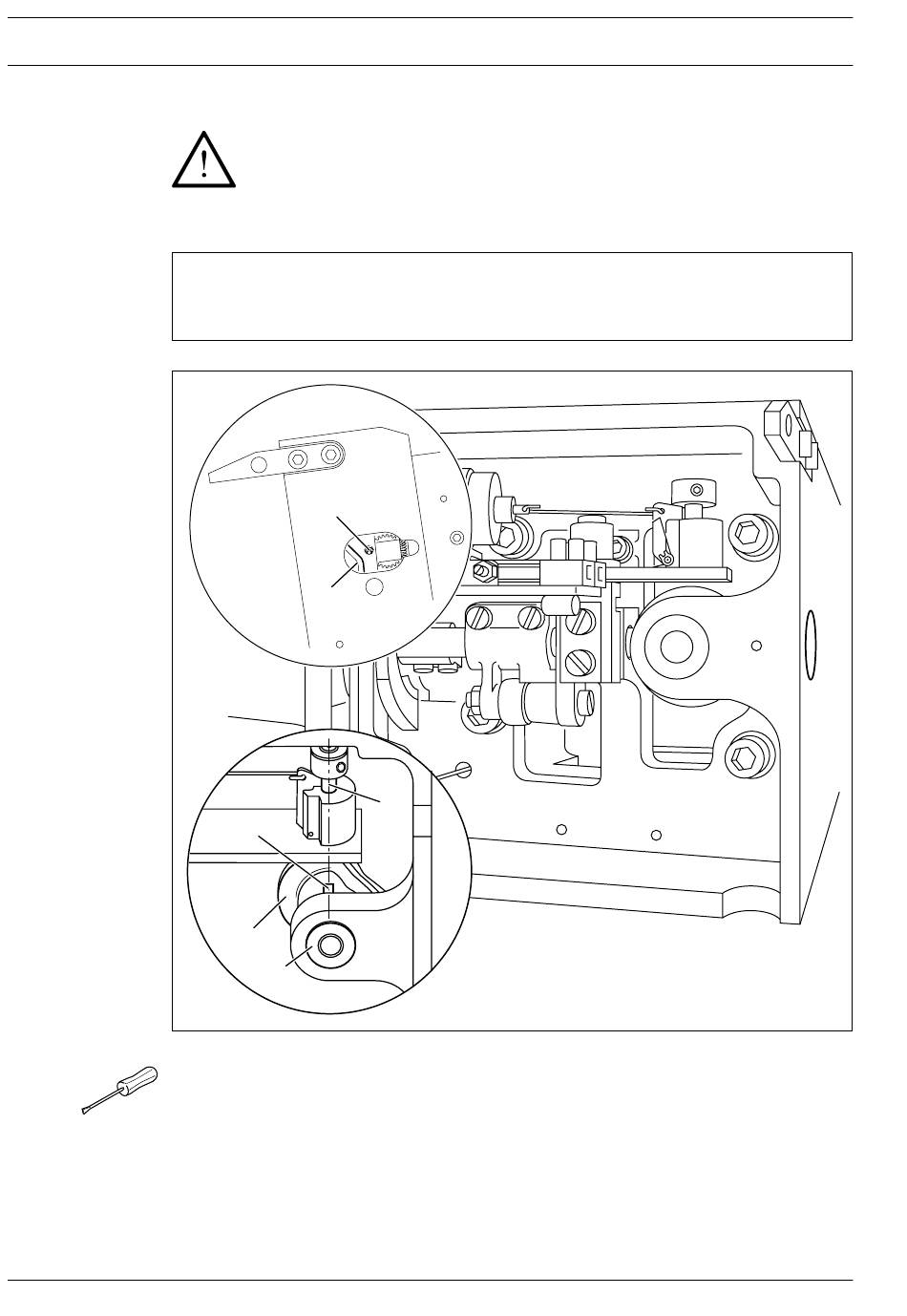

Fig. 13 - 15
Durch die Bohrung im Maschinengegäuse Schrauben 1 lösen.
Fadenhebel in u.T. bringen.
Steuerkurve 2 entsprechend der Regel verdrehen.
Steuerkurve 2 unten am Lager 3 zur Anlage bringen und die zugängliche Schraube 1
festziehen.
Die zweite Schraube 1 zugänglich machen und festziehen.
5
