Justierung
13
Obertransportpendel
.04.05
●
●
●
10
Regel
Bei Stichlängen-Einstellung "0" und größter Raffstellung soll die Drückerstange 4 mittig
zwischen Nadelstangenführung und Presserstange stehen.

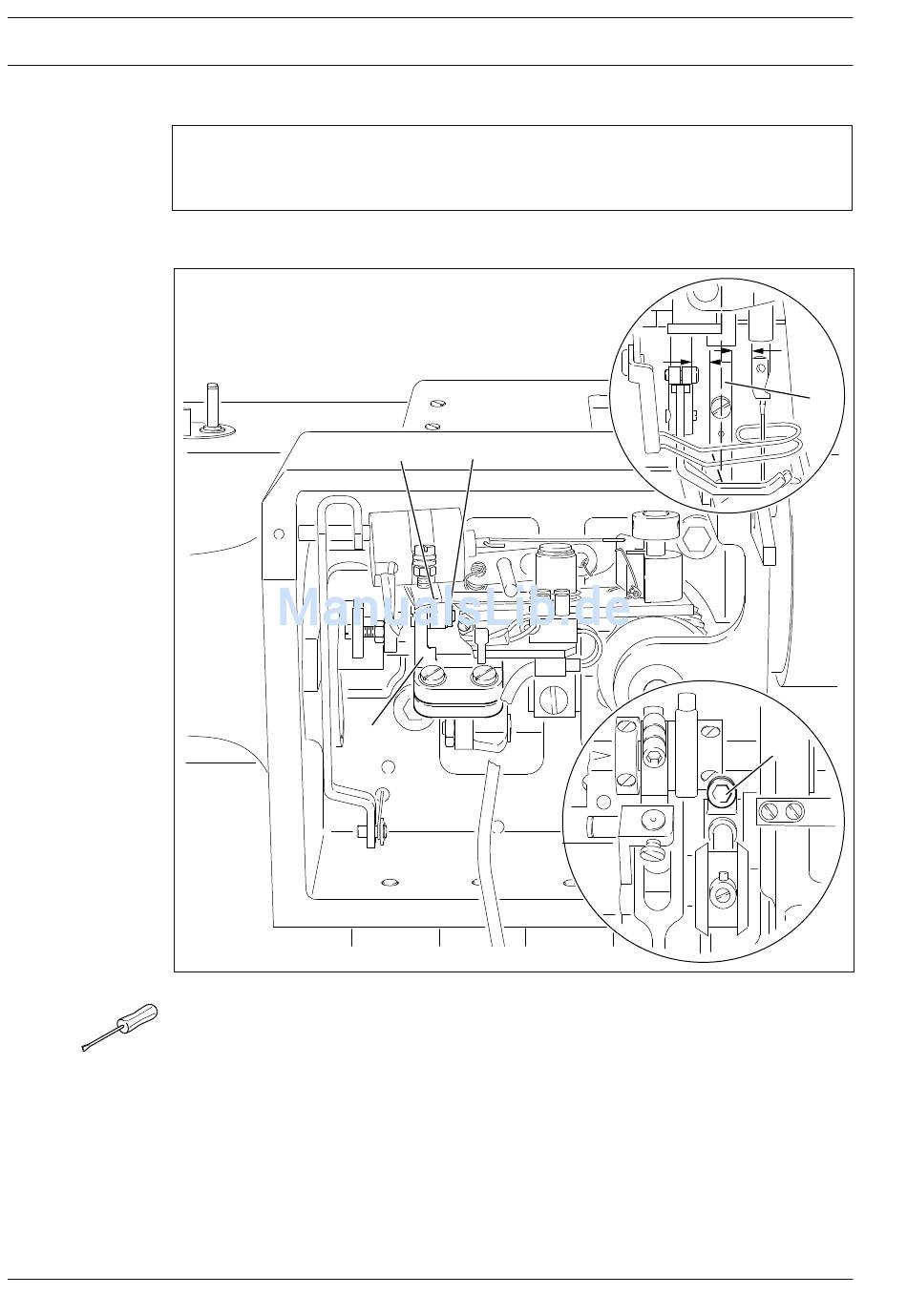

Fig. 13 - 05
Zugstange 1 ( Schraube 2 ) in ihrer Kulisse 3 bis zum Anschlag nach oben schieben.
Stichlänge auf "0" stellen und durch Pedalbetätigung auf größte Raffstellung schalten.
Drückerstange 4 ( Schraube 5 ) entsprechend der Regel verstellen.
2
1
3
4
5
