Obertransport-Hebebewegung
.04.08
Regel

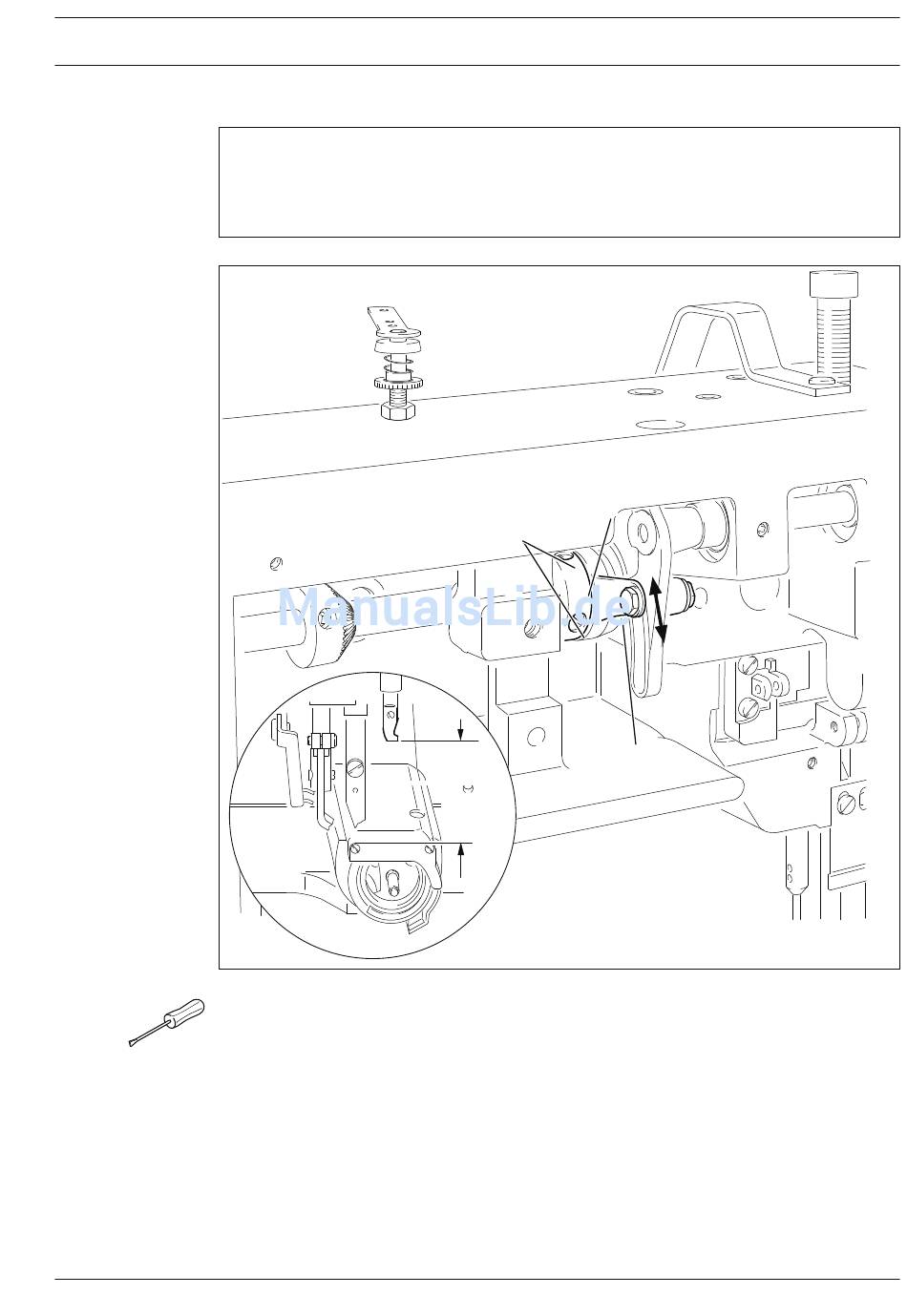

Wenn die Unterkante der Nadelstange von oben kommend 33 mm über der Stichplatten-
Oberkante steht, soll der Obertransporteur beim Auf- und Abwärtsbewegen des Kulissen-
hebels 3 keine Bewegung ausführen.
Fig. 13 - 08
●
Schrauben 1 soweit lösen, daß sich der Exzenter 2 schwer auf der Welle drehen läßt.
●
Nadelstange in die entsprechende Position bringen.
●
Exzenter 2 entsprechend der Regel verdrehen.
●
Schrauben 1 festdrehen.
2
1
33 mm
Justierung
3
