Stellung des Transporteurs in Nährichtung
.04.02
Regel
Bei größter Stichlängen-Einstellung soll der Untertransporteur 4 beim Vor- und Rückwärts-
transport im Stichplatten-Ausschnitt vorne und hinten den gleichen Abstand haben.

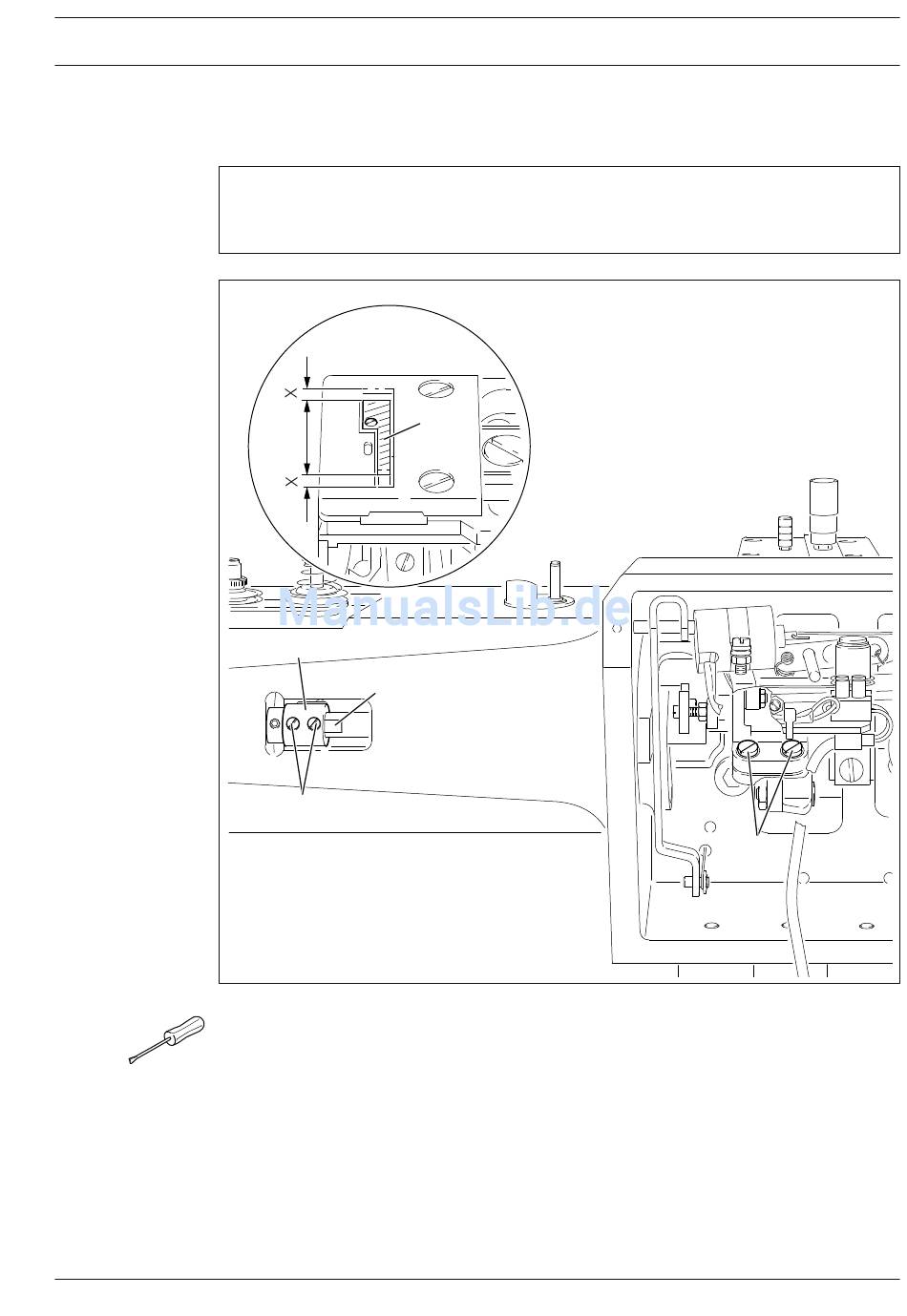

Fig. 13 - 02
●
Größte Stichlänge einstellen.
●
Klemmstück 1 (Schrauben 2) auf der Klemmfl äche 3 der Schiebewelle so weit wie
möglich nach links stellen. Die Linke Schraube muß sich noch auf der Klemmfl äche
befi nden.
●
Untertransporteur 4 (Schrauben 5) entsprechend der Regel verschieben.
4
1
3
2
