Justierung
13 Vorderer Umkehrpunkt des Fadenfängers
.05.06
●
●
●
●
24
Regel
Im vorderen Umkehrpunkt des Fadenfängers 3 soll die hintere Kante des Fängerausschnittes
noch 1 mm über der Vorderkante des Spulenkapsel-Anhaltestückes 6 stehen..
3
1 mm
6

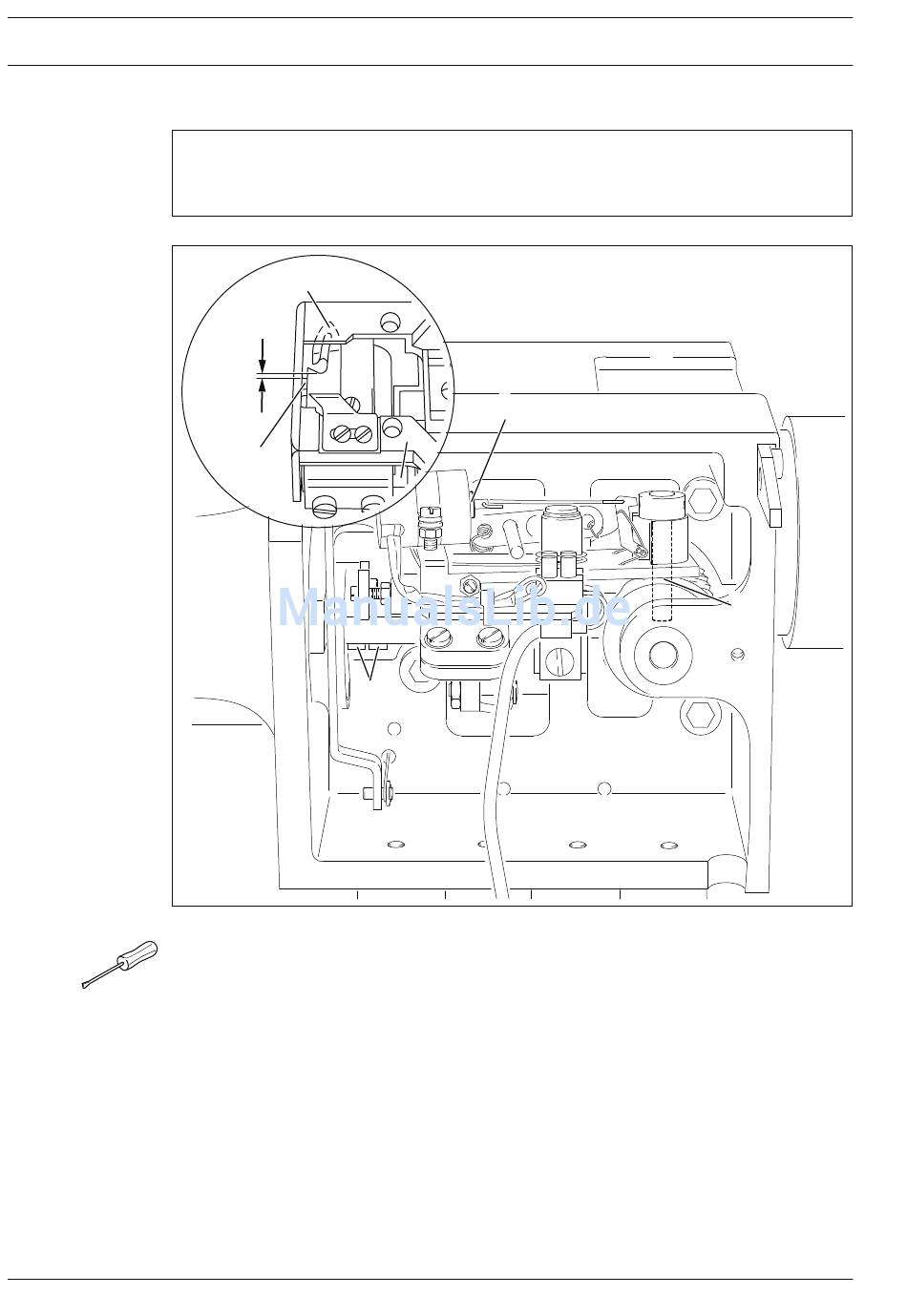

Fig. 13 - 19
Nadelstange in u.T. bringen.
Magnetkern 1 betätigen, damit der Steuerbolzen 2 in die Kurvenbahn einfällt.
Durch Drehen am Handrad (Drehrichtung) den Fadenfänger 3 in seinen vorderen
Umkehrpunkt bringen.
Durch Drehen des Fängerträgers 4 (Schrauben 5) den Fänger 3 entsprechend der Regel
einstellen.
1
4
5
2
