Anschluss

ESD-Vorschriften beachten!
Die Plusleitung muss mit einer 1 A Sicherung abgesi-
chert werden.
Anschlusskabel des TIN-Bus und der 12 V Betriebsspan-
nung zugfrei in Schleifen verlegen. Das Bedienteil muss
sich ca. 20 cm aus der Einbauöffnung herausziehen lassen
ohne Zugbelastung für die Steckverbindung. Keinesfalls am
Anschlusskabel ziehen, wenn es am Bedienteil angesteckt ist.
– Anschluss kabel (TIN-Bus) zu Heizung, Klimasystem verle-
gen und am Bedienteil Truma CP plus VarioHeat anstecken.
– 12 V-Anschlusskabel anstecken und mit ungeschalteter 12
V Betriebsspannung verbinden (Dauerplus). Heizung und
Bedienteil Truma CP plus müssen am selben Stromkreis
angeschlossen sein.
– Plusleitung muss mit einer 1 A Sicherung abgesichert
werden.
TIN-Bus
CI-BUS
1
+ -
+ = rot
12 V
- = rot / schwarz
Bild 39 – Ansicht von hinten
Nur bei Variante Truma CP plus VarioHeat CI-BUS. Werkseitig ist
1
ein externes Bedienteil (Master) angeschlossen.

Montage

Ist eine Unterputzmontage nicht möglich,
liefert Truma auf Wunsch einen Aufputzrahmen
(Art.-Nr. 34030-39300) als Zubehör.
– Rahmen mit 4 Schrauben an der Wand fixieren.
-
+

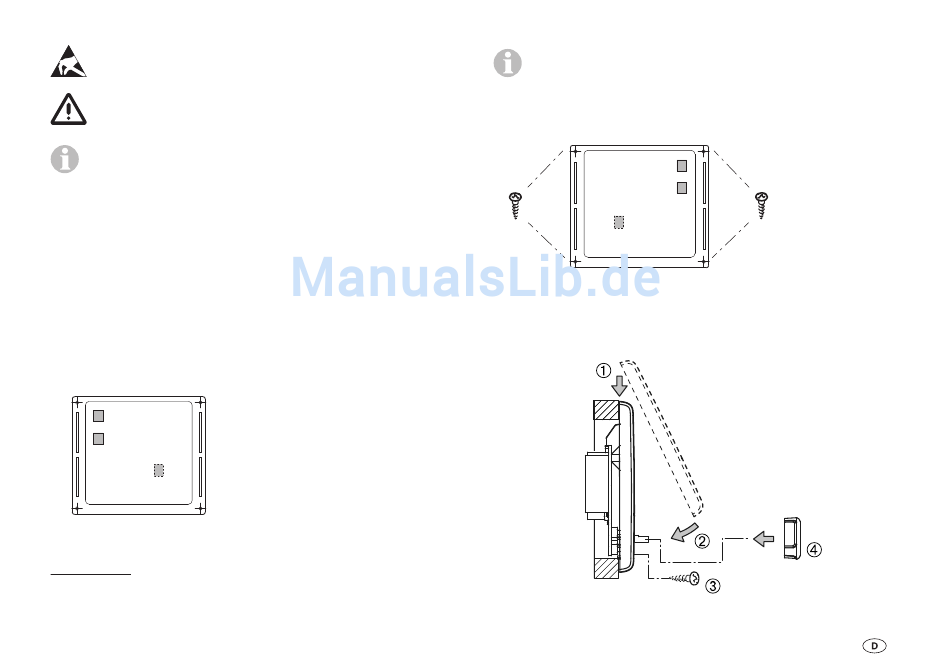

Bild 40 – Ansicht von vorne
– Bedienteiloberteil über 2 Rastnasen in den Rahmen einhaken.
– Bedienteiloberteil mit einer Schraube fixieren.
– Dreh- / Drückknopf auf die Achse aufschieben.
Bild 41 – Bedienteiloberteil und Dreh- / Drückknopf montieren
Ø max. 3,4 mm
