Platzwahl; Anschluss - Truma CP plus Gebrauchsanweisung

Platzwahl

Das Bedienteil Truma CP plus an einer vor Feuchtigkeit und
Nässe geschützten Stelle einbauen.
Für eine optimale Lesbarkeit der Zeichen, das Bedienteil
Truma CP plus auf Augenhöhe montieren.
– Einbauöffnung herstellen.
3,5

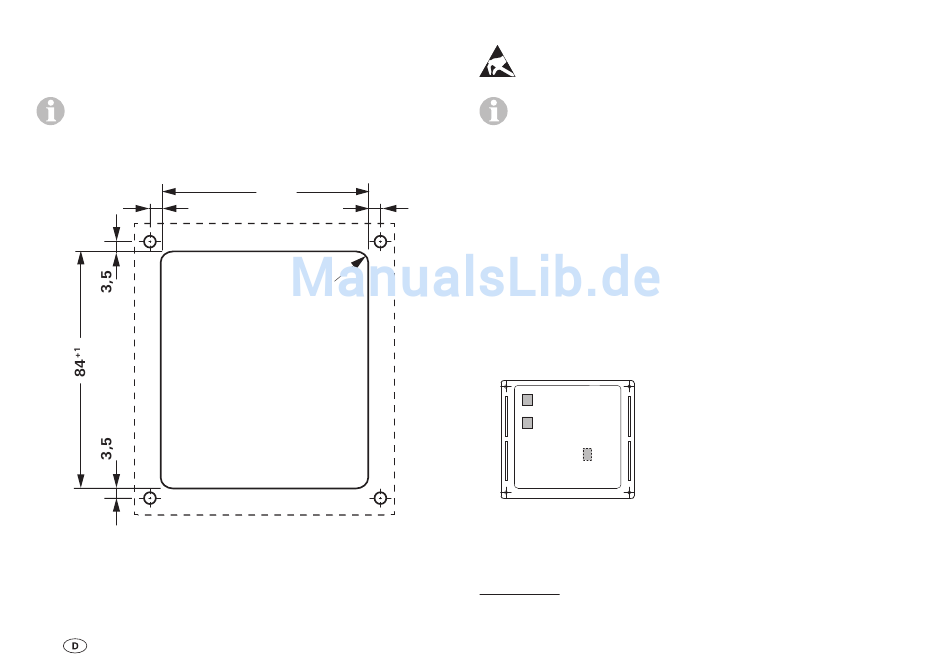

Bild 2 – Maße in mm. Darstellung nicht maßstabsgetreu
22
73
+1
3,5
3±1

Anschluss

ESD-Vorschriften beachten!
Anschlusskabel des TIN-Bus und der 12 V Betriebsspan-
nung zugfrei in Schleifen verlegen. Das Bedienteil muss
sich ca. 20 cm aus der Einbauöffnung herausziehen lassen –
ohne Zugbelastung für die Steckverbindung. Keinesfalls am
Anschlusskabel ziehen, wenn es am Bedienteil angesteckt ist.
– Anschluss kabel (TIN-Bus) zu Heizung, Klimasystem oder
iNet Box verlegen und am Bedienteil Truma CP plus
anstecken.
– 12 V-Anschlusskabel anstecken und mit ungeschalteter
12 V Betriebsspannung verbinden (Dauerplus). Heizung und
Bedienteil Truma CP plus müssen am selben Stromkreis
angeschlossen sein.
– Plusleitung muss mit einer 1 A Sicherung abgesichert
werden.
TIN-Bus
CI-BUS
1
+ -
+ = rot
12 V
- = rot / schwarz
Bild 3 – Ansicht von hinten
Nur bei Variante Truma CP plus CI-BUS. Werkseitig ist ein exter-
1
nes Bedienteil (Master) angeschlossen.
