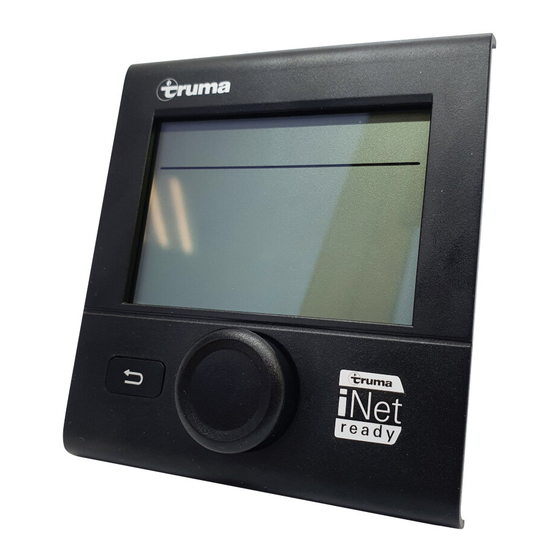

Truma CP plus
Gebrauchsanweisung
Einbauanweisung
Im Fahrzeug mitzuführen!
Operating instructions
Installation instructions
To be kept in the vehicle!
Mode d'emploi
Instructions de montage
À garder dans le véhicule !
Istruzioni per l'uso
Istruzioni di montaggio
Da tenere nel veicolo!
Seite
2
Seite 21
Page 24
Page 43
Page 46
Page 66
Pagina 69
Pagina 89
Page 95
TR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Truma CP plus

Inhaltszusammenfassung für Truma CP plus

  • Seite 1 Truma CP plus Gebrauchsanweisung Seite Einbauanweisung Seite 21 Im Fahrzeug mitzuführen! Operating instructions Page 24 Installation instructions Page 43 To be kept in the vehicle! Mode d’emploi Page 46 Instructions de montage Page 66 À garder dans le véhicule ! Istruzioni per l’uso...

  • Seite 2: Inhaltsverzeichnis

    Einbau und Reparatur des Gerätes darf nur vom Fach- Netzspannung 230 V verfügbar .......... 15 mann durchgeführt werden. Truma App mit iNet Box ............15 Infrarot (IR) Fernbedienung (Klimasystem) ......15 Externes Bedienteil (CI-BUS) ..........15 Symbol weist auf mögliche Gefahren hin.

  • Seite 3: Gebrauchsanweisung

    Ab Seriennummer 23091001. In Verbindung mit einer Heizung Truma CP plus vornehmen! Combi CP plus ready ist eine „Kupplung Bedienteilkabel“, zwi- – Ein defektes Bedienteil Truma CP plus nur durch den Her- schen Klimasystem und Heizung, zwingend erforderlich. Die „Kupplung Bedienteilkabel“ (Art.-Nr. 40090-69300) separat bestel- steller oder dessen Service instand setzen lassen.

  • Seite 4: Anzeige- / Und Bedienelemente

    Anzeige- / und Bedienelemente Dreh- / Drückknopf Mit dem Dreh-/Drückknopf (8) können Sollwerte und Parame- ter angewählt, geändert und durch Antippen gespeichert wer- den. Angewählte Menüpunkte blinken. Drehen im Uhrzeigersinn – Menü wird von links nach rechts durchlaufen. – Erhöhen von Werten (+). Drehen gegen Uhrzeigersinn –...

  • Seite 5: Erstinbetriebnahme

    – Dreh- / Drückknopf antippen. Nach dem Bestätigen initialisiert sich das Bedienteil Das Display zeigt die Einstellebene. Das erste Symbol blinkt. Truma CP plus. Während dieses Vorgangs erscheint im Dis- play „INIT ..“. Damit werden die gefundenen Geräte im Bedienteil Truma CP plus hinterlegt.

  • Seite 6: App Modus In Verbindung Mit Einer Inet Box

    APP Modus beenden Klimasystem (AC) Der APP Modus wird beendet, einstellbarer Temperaturbereich 16 – 31 °C (1 °C-Schritte) – wenn über die Truma App oder Infrarot Fernbedienung des b = COOL – Klimasystem ist angeschaltet Klimasystems neue Werte übermittelt werden.

  • Seite 7: Warmwasserstufe Ändern

    Klimaautomatik (AUTO) Warmwasserstufe ändern Einstellbarer Temperaturbereich 18 – 25 °C (1 °C-Schritte) Automatische Umschaltung zwischen Heizung und Klima- system für eine annähernd gleich bleibende Temperatur im Mit Dreh- / Drückknopf das Symbol in Menüzeile (3) anwählen. Innenraum. – Durch Antippen in die Einstellebene wechseln. –...

  • Seite 8: Energieart Wählen

    Combi Gas Die Heizung schaltet automatisch in den Elek- trobetrieb. Soll die Heizung wieder im Misch- betrieb laufen, muss die Ursache der Störung beseitigt und am Bedienteil Truma CP plus quit- tiert werden. Siehe „Störung“ auf Seite 16. Symbol Betriebsart Energieart Combi Diesel Die Heizung geht auf Störung.

  • Seite 9: Gebläsestufe Wählen

    Kann zu höherem Motorverschleiß führen, je nach Häufigkeit der Gebläsestufe wählen Benutzung. Gebläsestufe „HIGH“ ist mit höherer Stromaufnahme, höherem Geräuschpegel und erhöhtem Motorverschleiß verbunden. Bei angeschlossener Heizung / Klimasystem Sobald die Heizung eingeschaltet wird (Raumtemperatur, – Mit Dreh- / Drückknopf das Symbol in Menüzeile (3) anwählen. Warmwasserstufe eingestellt), zeigt die Statuszeile (2) die –...

  • Seite 10: Zeitschaltuhr Einstellen

    12 h Modus – Heizung am Bedienteil Truma CP plus ausschalten. – Beim Betrieb von Klimasystemen nur die Zeitschalt- uhr des Bedienteils Truma CP plus verwenden, um die Start- und Endzeit eines gewünschten Zeitraums ein- deutig festzulegen. – Ist die Zeitschaltuhr aktiviert (ON), wird zuerst das = a.

  • Seite 11: Raumtemperatur Einstellen

    Raumtemperatur einstellen Gebläsestufe wählen – Je nach angeschlossenem Gerät mit Dreh- / Drückknopf – Mit Dreh- / Drückknopf gewünschte Gebläsestufe wählen. zwischen Heizung, Klimasystem oder AUTO wählen. – Dreh- / Drückknopf zum Bestätigen des Werts antippen. – Dreh- / Drückknopf zum Bestätigen der Auswahl antippen. –...

  • Seite 12: Beleuchtung Ein-/Ausschalten

    Zeitschaltuhr deaktivieren (OFF) Uhrzeit einstellen – Durch Antippen in die Einstellebene wechseln. – Mit Dreh- / Drückknopf Zeitschaltuhr deaktivieren (OFF) – Dreh- / Drückknopf zum Bestätigen des Werts antippen. Anzeige 24 h Modus Anzeige 12 h Modus = a. m. Beleuchtung ein-/ausschalten = p.

  • Seite 13: Servicemenü

    OFFSET = -1 °C; – Sollwert für Heizung = 22 °C Voreinstellung: 0 °C (Celsius). Voreinstellung: OFF Die Funktion der Truma Klimaautomatik hängt vom fach- 2. AC SET gerechten Einbau ab. Ihr Truma Vertragshändler/Partner Die gefühlte Raumtemperatur kann – beim Betrieb der Klima- berät Sie gerne, ob Ihr Fahrzeug geeignet ist.
  • Seite 14 Einstellung der Luftklappen an Aventa Klima- systemen zu beachten. – gut umströmt und nicht an der Fahrzeugdecke. Truma Vertragshändler / Truma Partner sind für den richtigen Einbau der Klimaautomatik geschult. Sie finden unsere Ver- tragshändler/ Truma Partner unter www.truma.com.

  • Seite 15: Spezielle Anzeigen

    Spezielle Anzeigen 9. Voreinstellung (RESET) Die Reset-Funktion setzt das Bedienteil Truma CP plus auf die Voreinstellung zurück. Alle Einstellungen werden damit Netzspannung 230 V verfügbar gelöscht. Neu angeschlossene Geräte werden erkannt und im Bedienteil Truma CP plus hinterlegt. Das Symbol signalisiert, dass 230 V Netzspannung (Landstrom) –...

  • Seite 16: Warnung

    Warnung Störung Dieses Symbol signalisiert, dass ein Betriebsparameter einen Bei einer Störung springt das Bedienteil Truma CP plus sofort in undefinierten Zustand erreicht hat. In diesem Fall läuft das die Menüebene „Störung“ und zeigt den Fehlercode der Stö- betreffende Gerät weiter. Sobald sich der Betriebsparameter rung an.

  • Seite 17: Technische Daten

    Wartung EN 61000-6-3:2007 + A1:2011, EN 61000-6-1:2007, CISPR 22, DIN EN 60335-1 Das Bedienteil Truma CP plus ist wartungsfrei. Zur Reinigung der Front verwenden Sie einen nicht scheuernden, mit Wasser 5. Angaben zur Funktion des Unterzeichners angefeuchteten Lappen. Sollte dies nicht ausreichend sein, verwenden Sie eine neutrale Seifenlösung.

  • Seite 18: Fehlersuchanleitung (Heizung Combi Gas)

    Verbindung zwischen Heizung und Bedienteil herstellen Bedienteilkabel defekt Wenden Sie sich bitte an den Truma Service Sollten diese Maßnahmen nicht zur Störungsbehebung führen, oder Fehlercodes angezeigt werden, die Sie nicht in der Fehlersuchanleitung finden, wenden Sie sich bitte an den Truma Service.

  • Seite 19: Fehlersuchanleitung (Heizung Combi Diesel)

    Sparsam mit der elektrischen Energie aus der Batterie umgehen, z. B. Beleuchtung einschränken Batterie laden Sollten diese Maßnahmen nicht zur Störungsbehebung führen, oder Fehlercodes angezeigt werden, die Sie nicht in der Fehlersuchanleitung finden, wenden Sie sich bitte an den Truma Service.

  • Seite 20: Fehlersuchanleitung (Klimasystem)

    B. Laub halten IR Empfänger abgesteckt oder Kabelbruch Wenden Sie sich bitte an den Truma Service Sollten diese Maßnahmen nicht zur Störungsbehebung führen, oder Fehlercodes angezeigt werden, die Sie nicht in der Fehlersuchanleitung finden, wenden Sie sich bitte an den Truma Service.

  • Seite 21: Einbauanweisung

    Montagerahmen DBT Beschreibung Bild 1 – Maße in mm. Darstellung nicht maßstabsgetreu Das Bedienteil Truma CP plus (mit Verpolschutz) wird über ein 12 V-Anschlusskabel mit Spannung versorgt. Mit ei- nem Anschlusskabel (TIN-Bus) wird das Bedienteil mit einer Heizung Combi CP plus ready und / oder einem Klimasystem...

  • Seite 22: Platzwahl

    CI-BUS + = rot 12 V - = rot / schwarz Bild 3 – Ansicht von hinten Bild 2 – Maße in mm. Darstellung nicht maßstabsgetreu Nur bei Variante Truma CP plus CI-BUS. Werkseitig ist ein exter- nes Bedienteil (Master) angeschlossen.

  • Seite 23: Montage

    Montage – Rahmen mit 4 Schrauben an der Wand fixieren. Ø max. 3,4 mm Bild 4 – Ansicht von vorne – Bedienteiloberteil über 2 Rastnasen in den Rahmen einhaken. – Bedienteiloberteil mit einer Schraube fixieren. – Dreh- / Drückknopf auf die Achse aufschieben. Bild 5 –...
