Einbau und Anschluss DuoControl

DuoControl muss so montiert werden, dass sich die Anschlüsse der
Hochdruckschläuche an höchstmöglicher Position befinden, zumin-
dest jedoch über dem Flaschenventil-Niveau (gestrichelte Linie).
Die Hochdruckschläuche müssen im permanenten Gefälle zum Fla-
schenventil verlaufen.

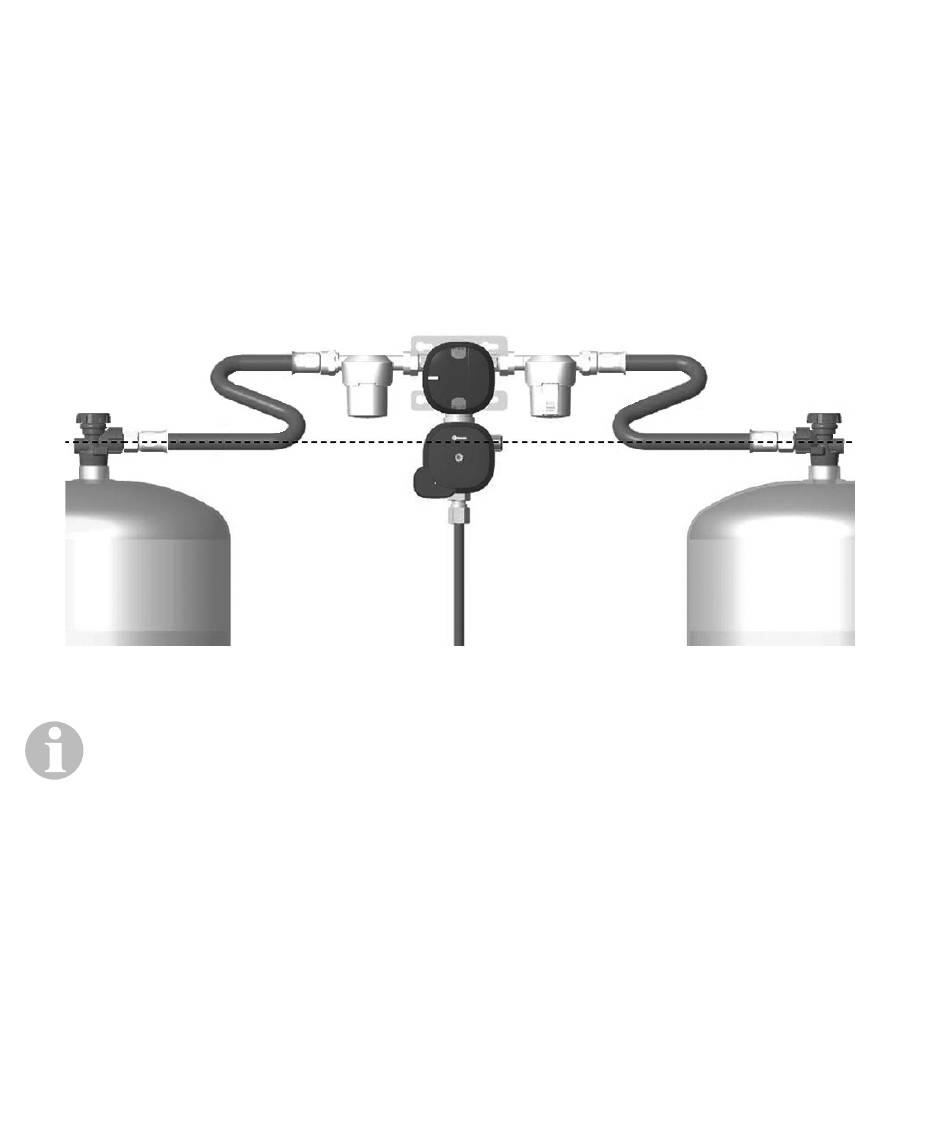

Bild 2
Die Montage oberhalb der Flaschenventile erschwert
das Eindringen von Gas in Flüssigphase in den Gasdruckregler,
vor allem während der Fahrt.
DuoControl wird eingangsseitig mittels Außengewinde M20 x 1,5 (G.13)
mit dem Hochdruckschlauch verbunden und ausgangsseitig mittels
Schneidringverschraubung 8 mm oder 10 mm (H.9) an das Gasrohr
angeschlossen.
DuoControl ist für den Einbau im Gasflaschenkasten des Caravans
oder Motorcaravans vorgesehen.
