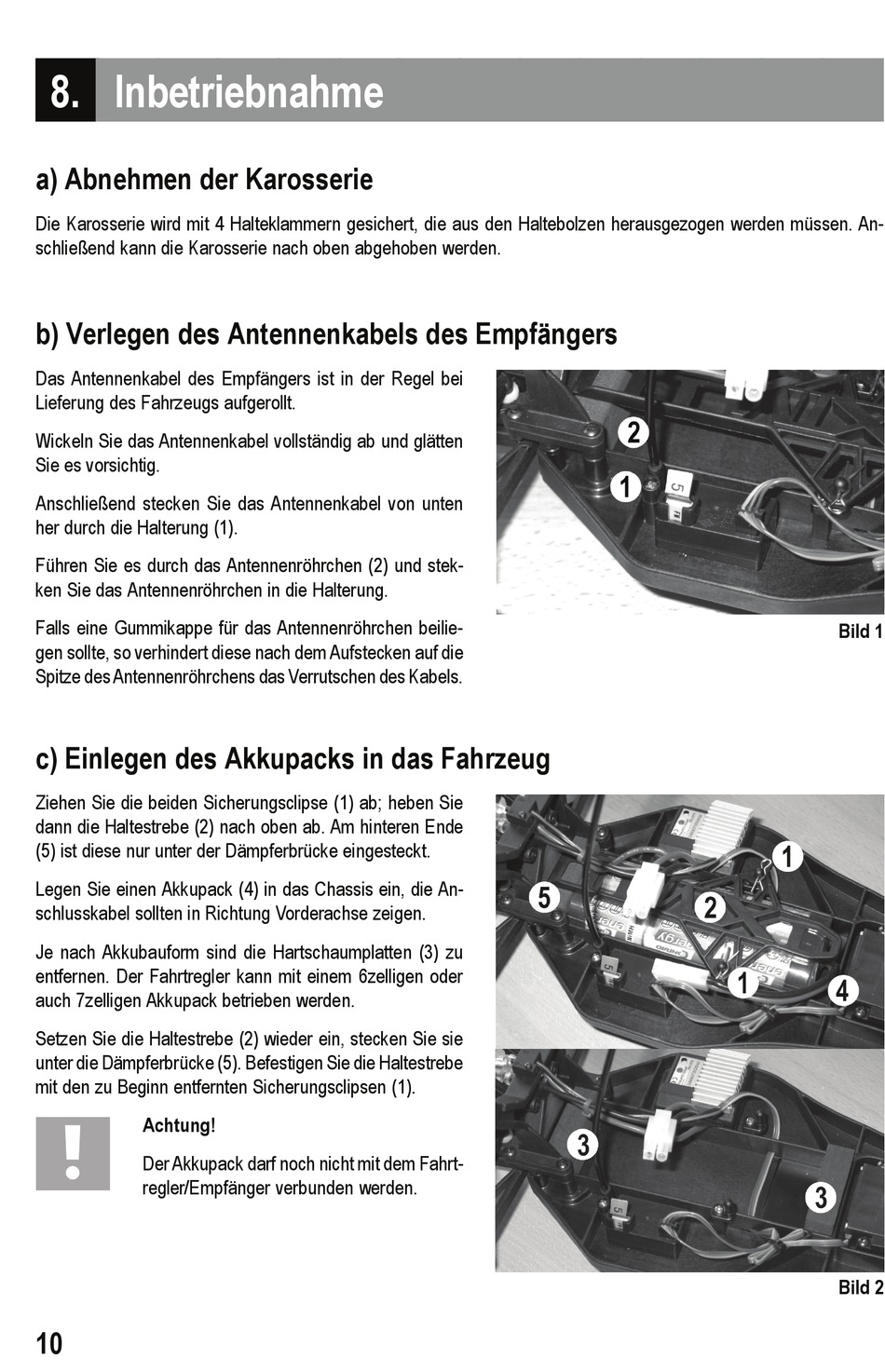

8. Inbetriebnahme

a) Abnehmen der Karosserie
Die Karosserie wird mit 4 Halteklammern gesichert, die aus den Haltebolzen herausgezogen werden müssen. An-
schließend kann die Karosserie nach oben abgehoben werden.
b) Verlegen des Antennenkabels des Empfängers
Das Antennenkabel des Empfängers ist in der Regel bei
Lieferung des Fahrzeugs aufgerollt.
Wickeln Sie das Antennenkabel vollständig ab und glätten
Sie es vorsichtig.
Anschließend stecken Sie das Antennenkabel von unten
her durch die Halterung (1).
Führen Sie es durch das Antennenröhrchen (2) und stek-
ken Sie das Antennenröhrchen in die Halterung.
Falls eine Gummikappe für das Antennenröhrchen beilie-
gen sollte, so verhindert diese nach dem Aufstecken auf die
Spitze des Antennenröhrchens das Verrutschen des Kabels.
c) Einlegen des Akkupacks in das Fahrzeug
Ziehen Sie die beiden Sicherungsclipse (1) ab; heben Sie
dann die Haltestrebe (2) nach oben ab. Am hinteren Ende
(5) ist diese nur unter der Dämpferbrücke eingesteckt.
Legen Sie einen Akkupack (4) in das Chassis ein, die An-
schlusskabel sollten in Richtung Vorderachse zeigen.
Je nach Akkubauform sind die Hartschaumplatten (3) zu
entfernen. Der Fahrtregler kann mit einem 6zelligen oder
auch 7zelligen Akkupack betrieben werden.
Setzen Sie die Haltestrebe (2) wieder ein, stecken Sie sie
unter die Dämpferbrücke (5). Befestigen Sie die Haltestrebe
mit den zu Beginn entfernten Sicherungsclipsen (1).
Achtung!
Der Akkupack darf noch nicht mit dem Fahrt-
regler/Empfänger verbunden werden.
10
Bild 1
Bild 2
