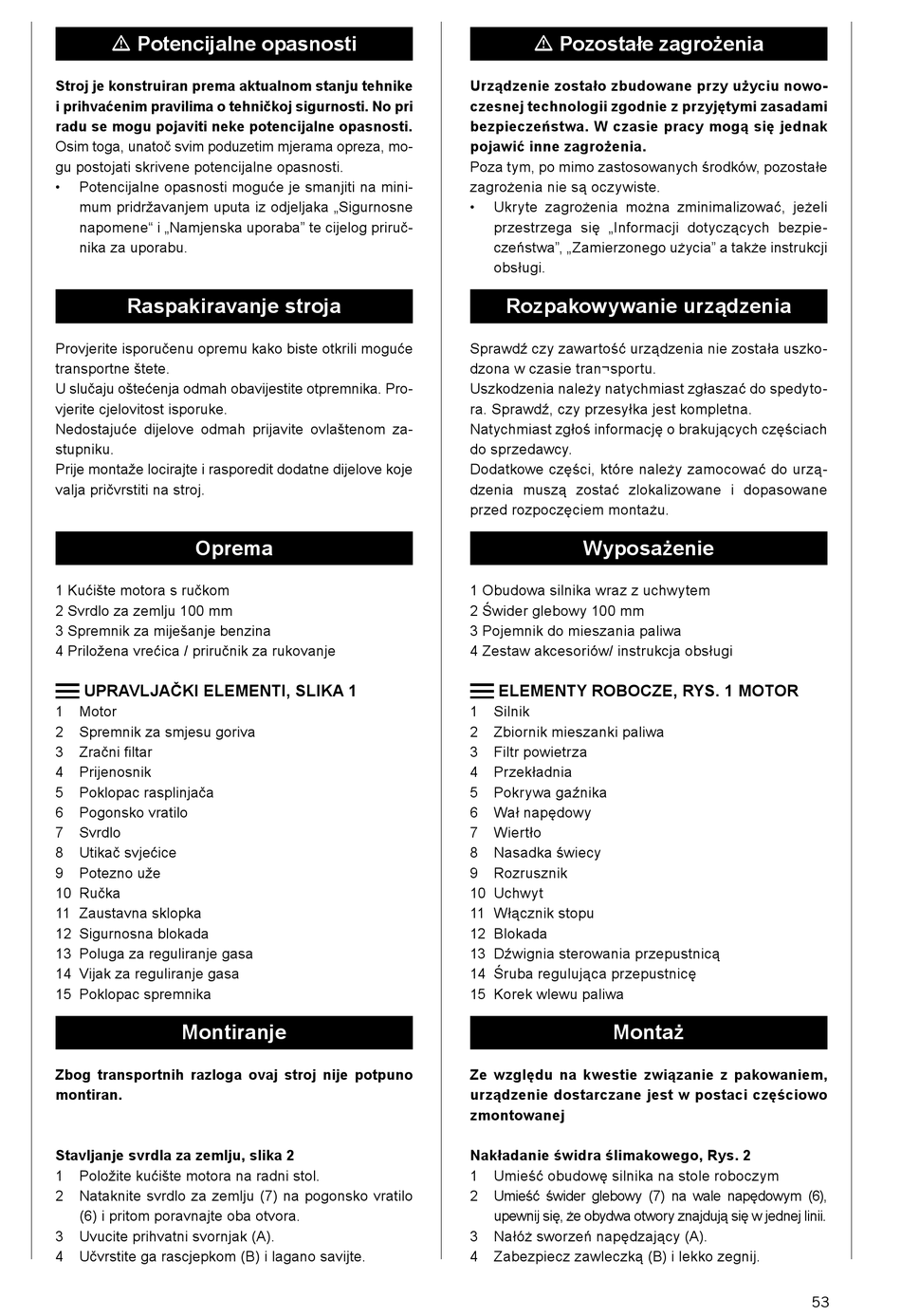

Scheppach EB1650 Originalanleitung Seite 53

 Potencijalne opasnosti
Stroj je konstruiran prema aktualnom stanju tehnike
i prihvaćenim pravilima o tehničkoj sigurnosti. No pri
radu se mogu pojaviti neke potencijalne opasnosti.
Osim toga, unatoč svim poduzetim mjerama opreza, mo-
gu postojati skrivene potencijalne opasnosti.
• Potencijalne opasnosti moguće je smanjiti na mini-
mum pridržavanjem uputa iz odjeljaka „Sigurnosne
napomene" i „Namjenska uporaba" te cijelog priruč-
nika za uporabu.
Raspakiravanje stroja
Provjerite isporučenu opremu kako biste otkrili moguće
transportne štete.
U slučaju oštećenja odmah obavijestite otpremnika. Pro-
vjerite cjelovitost isporuke.
Nedostajuće dijelove odmah prijavite ovlaštenom za-
stupniku.
Prije montaže locirajte i rasporedit dodatne dijelove koje
valja pričvrstiti na stroj.
Oprema
1 Kućište motora s ručkom
2 Svrdlo za zemlju 100 mm
3 Spremnik za miješanje benzina
4 Priložena vrećica / priručnik za rukovanje
UPRAVLJAČKI ELEMENTI, SLIKA 1
1 Motor
2 Spremnik za smjesu goriva
3 Zračni filtar
4 Prijenosnik
5 Poklopac rasplinjača
6 Pogonsko vratilo
7 Svrdlo
8 Utikač svjećice
9 Potezno uže
10 Ručka
11 Zaustavna sklopka
12 Sigurnosna blokada
13 Poluga za reguliranje gasa
14 Vijak za reguliranje gasa
15 Poklopac spremnika
Montiranje
Zbog transportnih razloga ovaj stroj nije potpuno
montiran.
Stavljanje svrdla za zemlju, slika 2
1 Položite kućište motora na radni stol.
2 Nataknite svrdlo za zemlju (7) na pogonsko vratilo
(6) i pritom poravnajte oba otvora.
3 Uvucite prihvatni svornjak (A).
4 Učvrstite ga rascjepkom (B) i lagano savijte.
 Pozostałe zagrożenia
Urządzenie zostało zbudowane przy użyciu nowo-
czesnej technologii zgodnie z przyjętymi zasadami
bezpieczeństwa. W czasie pracy mogą się jednak
pojawić inne zagrożenia.
Poza tym, po mimo zastosowanych środków, pozostałe
zagrożenia nie są oczywiste.
• Ukryte zagrożenia można zminimalizować, jeżeli
przestrzega się „Informacji dotyczących bezpie-
czeństwa", „Zamierzonego użycia" a także instrukcji
obsługi.
Rozpakowywanie urządzenia
Sprawdź czy zawartość urządzenia nie została uszko-
dzona w czasie tran¬sportu.
Uszkodzenia należy natychmiast zgłaszać do spedyto-
ra. Sprawdź, czy przesyłka jest kompletna.
Natychmiast zgłoś informację o brakujących częściach
do sprzedawcy.
Dodatkowe części, które należy zamocować do urzą-
dzenia muszą zostać zlokalizowane i dopasowane
przed rozpoczęciem montażu.
Wyposażenie
1 Obudowa silnika wraz z uchwytem
2 Świder glebowy 100 mm
3 Pojemnik do mieszania paliwa
4 Zestaw akcesoriów/ instrukcja obsługi
ELEMENTY ROBOCZE, RYS. 1 MOTOR
1 Silnik
2 Zbiornik mieszanki paliwa
3 Filtr powietrza
4 Przekładnia
5 Pokrywa gaźnika
6 Wał napędowy
7 Wiertło
8 Nasadka świecy
9 Rozrusznik
10 Uchwyt
11 Włącznik stopu
12 Blokada
13 Dźwignia sterowania przepustnicą
14 Śruba regulująca przepustnicę
15 Korek wlewu paliwa
Montaż
Ze względu na kwestie związanie z pakowaniem,
urządzenie dostarczane jest w postaci częściowo
zmontowanej
Nakładanie świdra ślimakowego, Rys. 2
1 Umieść obudowę silnika na stole roboczym
2 Umieść świder glebowy (7) na wale napędowym (6),
upewnij się, że obydwa otwory znajdują się w jednej linii.
3 Nałóż sworzeń napędzający (A).
4 Zabezpiecz zawleczką (B) i lekko zegnij.
