Fig. 1
4
11
12
13
6
14
7
Fig. 2
6
B
7
20
10
8
5
9
3
1
15
2
A

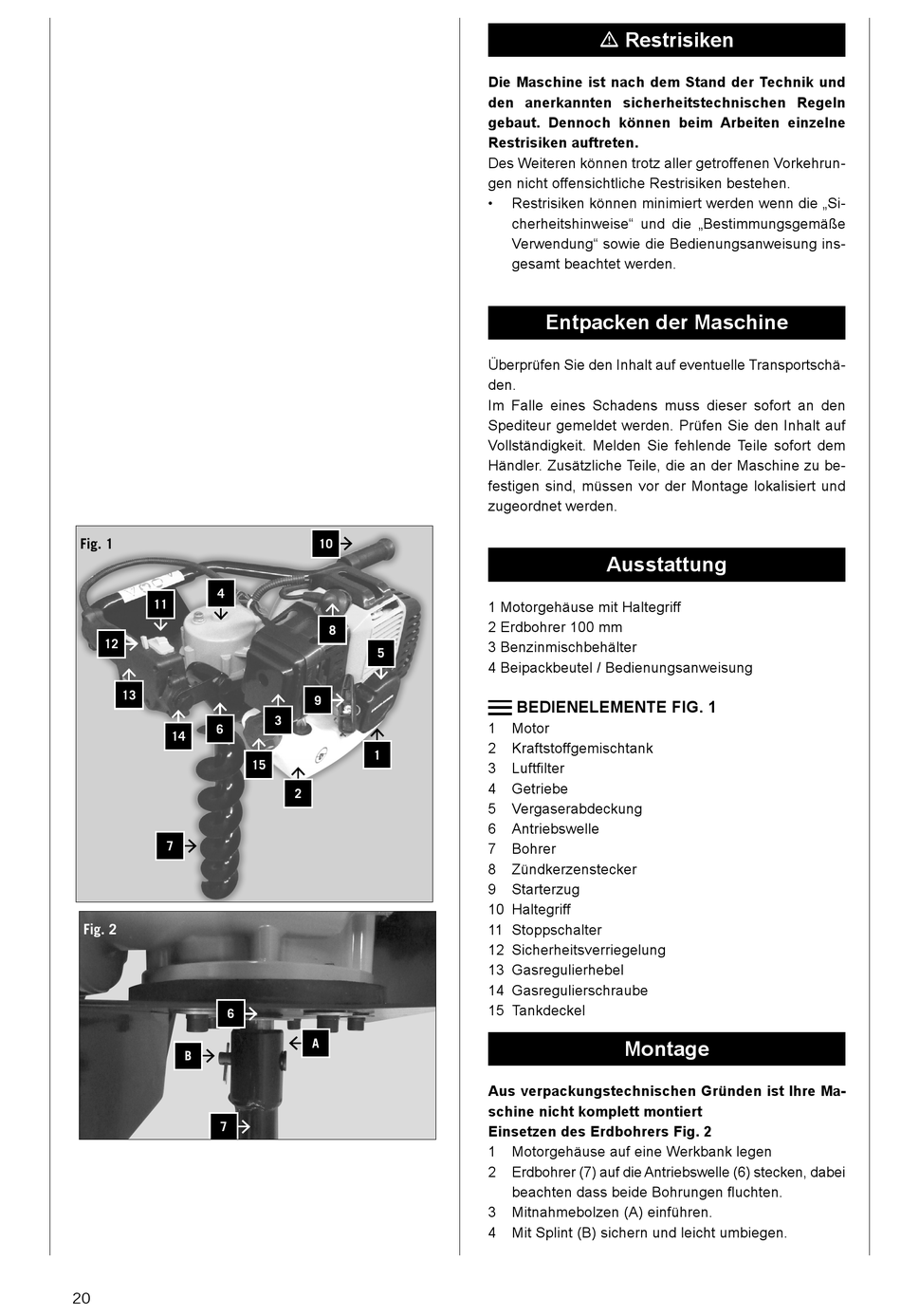

Restrisiken
Die Maschine ist nach dem Stand der Technik und
den anerkannten sicherheitstechnischen Regeln
gebaut. Dennoch können beim Arbeiten einzelne
Restrisiken auftreten.
Des Weiteren können trotz aller getroffenen Vorkehrun-
gen nicht offensichtliche Restrisiken bestehen.
•
Restrisiken können minimiert werden wenn die „Si-
cherheitshinweise" und die „Bestimmungsgemäße
Verwendung" sowie die Bedienungsanweisung ins-
gesamt beachtet werden.
Entpacken der Maschine
Überprüfen Sie den Inhalt auf eventuelle Transportschä-
den.
Im Falle eines Schadens muss dieser sofort an den
Spediteur gemeldet werden. Prüfen Sie den Inhalt auf
Vollständigkeit. Melden Sie fehlende Teile sofort dem
Händler. Zusätzliche Teile, die an der Maschine zu be-
festigen sind, müssen vor der Montage lokalisiert und
zugeordnet werden.
Ausstattung
1 Motorgehäuse mit Haltegriff
2 Erdbohrer 100 mm
3 Benzinmischbehälter
4 Beipackbeutel / Bedienungsanweisung
BEDIENELEMENTE FIG. 1
1
Motor
2
Kraftstoffgemischtank
3
Luftfilter
4
Getriebe
5
Vergaserabdeckung
6
Antriebswelle
7
Bohrer
8
Zündkerzenstecker
9
Starterzug
10 Haltegriff
11 Stoppschalter
12 Sicherheitsverriegelung
13 Gasregulierhebel
14 Gasregulierschraube
15 Tankdeckel
Montage
Aus verpackungstechnischen Gründen ist Ihre Ma-
schine nicht komplett montiert
Einsetzen des Erdbohrers Fig. 2
1
Motorgehäuse auf eine Werkbank legen
2
Erdbohrer (7) auf die Antriebswelle (6) stecken, dabei
beachten dass beide Bohrungen fluchten.
3
Mitnahmebolzen (A) einführen.
4
Mit Splint (B) sichern und leicht umbiegen.
