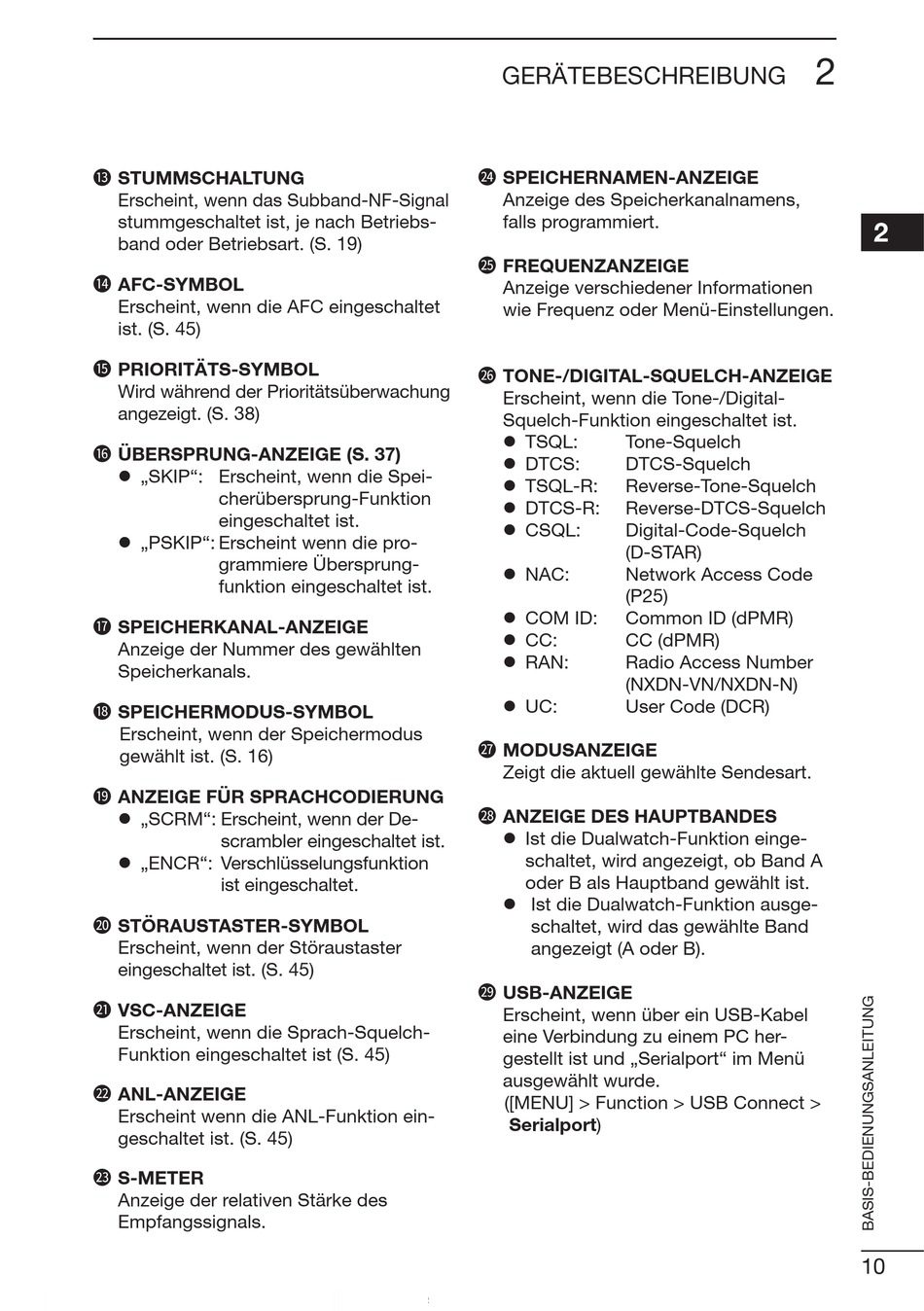

Icom IC-R30 Bedienungsanleitung Seite 23

13 STUMMSCHALTUNG
Erscheint, wenn das Subband-NF-Signal
stummgeschaltet ist, je nach Betriebs-
band oder Betriebsart. (S. 19)
14 AFC-SYMBOL
Erscheint, wenn die AFC eingeschaltet
ist. (S. 45)
15 PRIORITÄTS-SYMBOL
Wird während der Prioritätsüberwachung
angezeigt. (S. 38)
16 ÜBERSPRUNG-ANZEIGE (S. 37)
z „SKIP": Erscheint, wenn die Spei-
cherübersprung-Funktion
eingeschaltet ist.
z „PSKIP": Erscheint wenn die pro-
grammiere Übersprung-
funktion eingeschaltet ist.
17 SPEICHERKANAL-ANZEIGE
Anzeige der Nummer des gewählten
Speicherkanals.
18 SPEICHERMODUS-SYMBOL
Erscheint, wenn der Speichermodus
gewählt ist. (S. 16)
19 ANZEIGE FÜR SPRACHCODIERUNG
z „SCRM": Erscheint, wenn der De-
scrambler eingeschaltet ist.
z „ENCR": Verschlüsselungs funktion
ist eingeschaltet.
20 STÖRAUSTASTER-SYMBOL
Erscheint, wenn der Störaustaster
eingeschaltet ist. (S. 45)
21 VSC-ANZEIGE
Erscheint, wenn die Sprach-Squelch-
Funktion eingeschaltet ist (S. 45)
22 ANL-ANZEIGE
Erscheint wenn die ANL-Funktion ein-
geschaltet ist. (S. 45)
23 S-METER
Anzeige der relativen Stärke des
Empfangssignals.
GERÄTEBESCHREIBUNG
24 SPEICHERNAMEN-ANZEIGE
Anzeige des Speicherkanalnamens,
falls programmiert.
25 FREQUENZANZEIGE
Anzeige verschiedener Informationen
wie Frequenz oder Menü-Einstellungen.
26 TONE-/DIGITAL-SQUELCH-ANZEIGE
Erscheint, wenn die Tone-/Digital-
Squelch-Funktion eingeschaltet ist.
z TSQL: Tone-Squelch
z DTCS: DTCS-Squelch
z TSQL-R: Reverse-Tone-Squelch
z DTCS-R: Reverse-DTCS-Squelch
z CSQL: Digital-Code-Squelch
(D-STAR)
z NAC: Network Access Code
(P25)
z COM ID: Common ID (dPMR)
z CC: CC (dPMR)
z RAN: Radio Access Number
(NXDN-VN/NXDN-N)
z UC: User Code (DCR)
27 MODUSANZEIGE
Zeigt die aktuell gewählte Sendesart.
28 ANZEIGE DES HAUPTBANDES
z Ist die Dualwatch-Funktion einge-
schaltet, wird angezeigt, ob Band A
oder B als Hauptband gewählt ist.
z Ist die Dualwatch-Funktion ausge-
schaltet, wird das gewählte Band
angezeigt (A oder B).
29 USB-ANZEIGE
Erscheint, wenn über ein USB- Kabel
eine Verbindung zu einem PC her-
gestellt ist und „Serialport" im Menü
ausgewählt wurde.
( [MENU] > Function > USB Connect >
Serialport)
