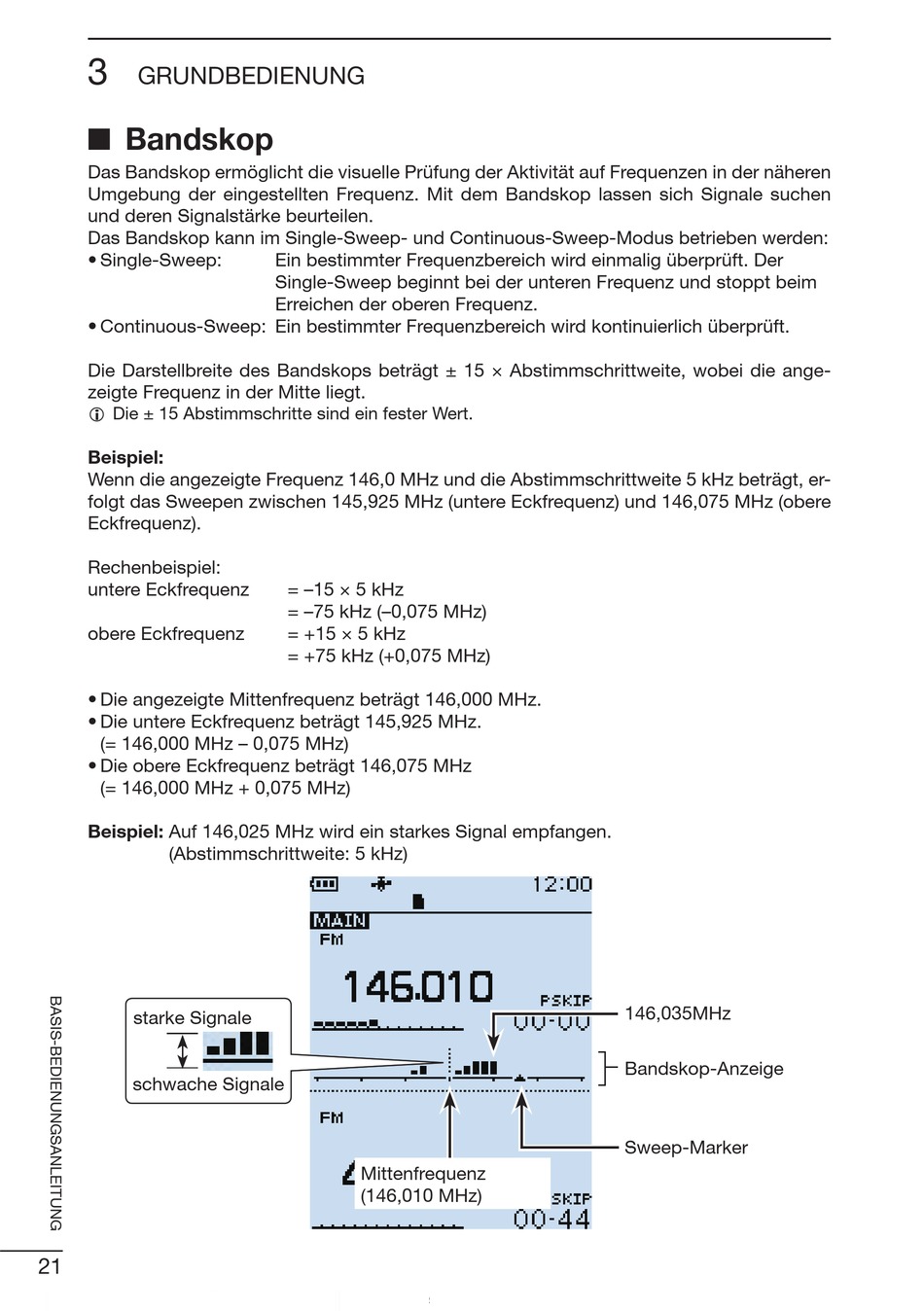

Bandskop - Icom IC-R30 Bedienungsanleitung

3
GRUNDBEDIENUNG

■ Bandskop

Das Bandskop ermöglicht die visuelle Prüfung der Aktivität auf Frequenzen in der näheren
Umgebung der eingestellten Frequenz. Mit dem Bandskop lassen sich Signale suchen
und deren Signalstärke beurteilen.
Das Bandskop kann im Single-Sweep- und Continuous-Sweep-Modus betrieben werden:
• Single-Sweep:
• Continuous-Sweep: Ein bestimmter Frequenzbereich wird kontinuierlich überprüft.
Die Darstellbreite des Bandskops beträgt ± 15 × Abstimmschrittweite, wobei die ange-
zeigte Frequenz in der Mitte liegt.
L Die ± 15 Abstimmschritte sind ein fester Wert.
Beispiel:
Wenn die angezeigte Frequenz 146,0 MHz und die Abstimmschrittweite 5 kHz beträgt, er-
folgt das Sweepen zwischen 145,925 MHz (untere Eckfrequenz) und 146,075 MHz (obere
Eckfrequenz).
Rechenbeispiel:
untere Eckfrequenz
obere Eckfrequenz
• Die angezeigte Mittenfrequenz beträgt 146,000 MHz.
• Die untere Eckfrequenz beträgt 145,925 MHz.
(= 146,000 MHz – 0,075 MHz)
• Die obere Eckfrequenz beträgt 146,075 MHz
(= 146,000 MHz + 0,075 MHz)
Beispiel: Auf 146,025 MHz wird ein starkes Signal empfangen.
(Abstimmschrittweite: 5 kHz)
starke Signale
schwache Signale
21
Ein bestimmter Frequenzbereich wird einmalig überprüft. Der
Single-Sweep beginnt bei der unteren Frequenz und stoppt beim
Erreichen der oberen Frequenz.
= –15 × 5 kHz
= –75 kHz (–0,075 MHz)
= +15 × 5 kHz
= +75 kHz (+0,075 MHz)
Mittenfrequenz
(146,010 MHz)
146,035MHz
Bandskop-Anzeige
Sweep-Marker
