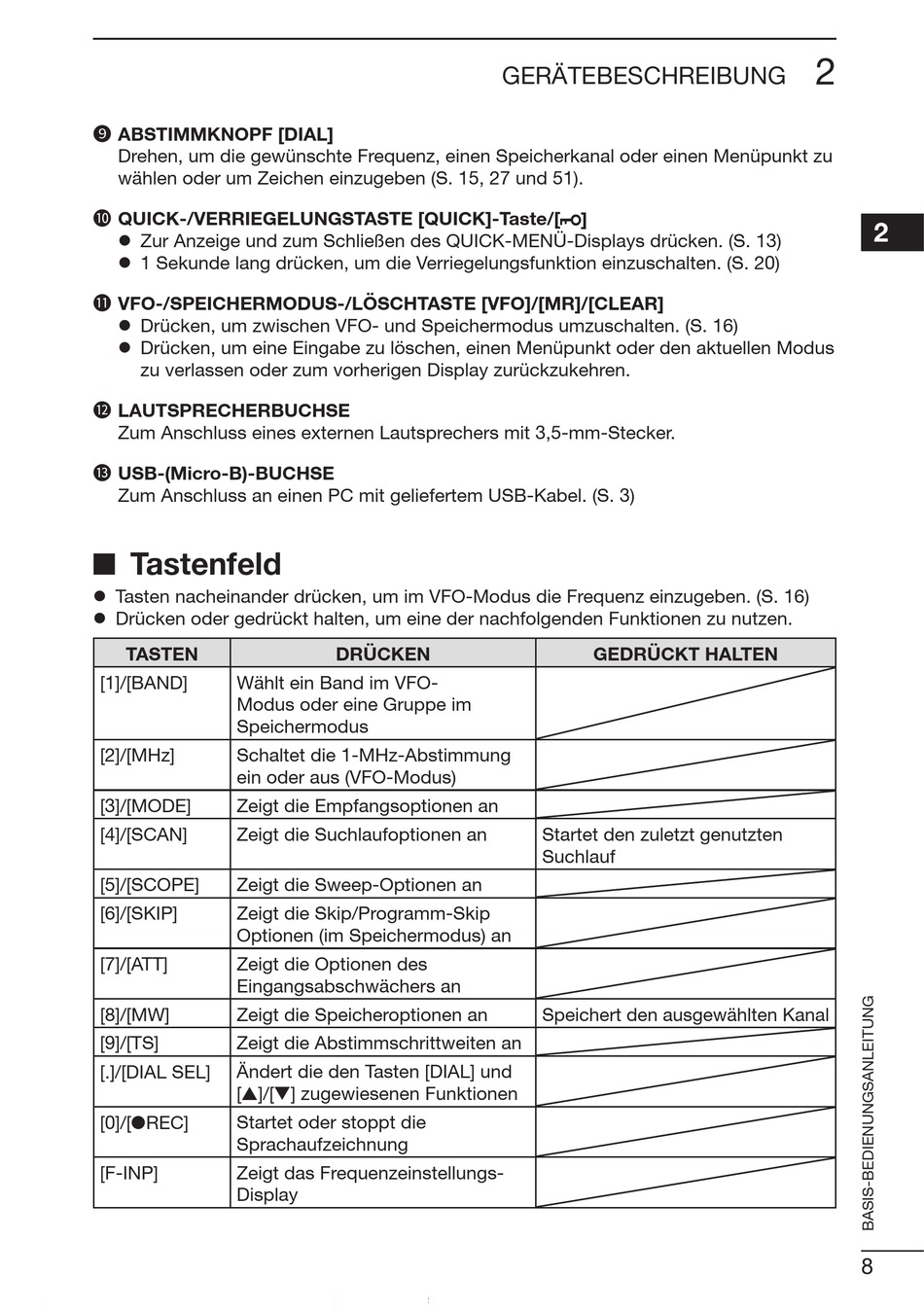

Tastenfeld - Icom IC-R30 Bedienungsanleitung

9 ABSTIMMKNOPF [DIAL]
Drehen, um die gewünschte Frequenz, einen Speicherkanal oder einen Menüpunkt zu
wählen oder um Zeichen einzugeben (S. 15, 27 und 51).
10 QUICK-/VERRIEGELUNGSTASTE [QUICK]-Taste/[
z Zur Anzeige und zum Schließen des QUICK-MENÜ-Displays drücken. (S. 13)
z 1 Sekunde lang drücken, um die Verriegelungsfunktion einzuschalten. (S. 20)
11 VFO-/SPEICHERMODUS-/LÖSCHTASTE [VFO]/[MR]/[CLEAR]
z Drücken, um zwischen VFO- und Speichermodus umzuschalten. (S. 16)
z Drücken, um eine Eingabe zu löschen, einen Menüpunkt oder den aktuellen Modus
zu verlassen oder zum vorherigen Display zurückzukehren.
12 LAUTSPRECHERBUCHSE
Zum Anschluss eines externen Lautsprechers mit 3,5-mm-Stecker.
13 USB-(Micro-B)-BUCHSE
Zum Anschluss an einen PC mit geliefertem USB-Kabel. (S. 3)

■ Tastenfeld

z Tasten nacheinander drücken, um im VFO-Modus die Frequenz einzugeben. (S. 16)
z Drücken oder gedrückt halten, um eine der nachfolgenden Funktionen zu nutzen.
TASTEN
[1]/[BAND] Wählt ein Band im VFO-
Modus oder eine Gruppe im
Speichermodus
[2]/[MHz] Schaltet die 1-MHz-Abstimmung
ein oder aus (VFO-Modus)
[3]/[MODE] Zeigt die Empfangsoptionen an
[4]/[SCAN] Zeigt die Suchlaufoptionen an
[5]/[SCOPE] Zeigt die Sweep-Optionen an
[6]/[SKIP] Zeigt die Skip/Programm-Skip
Optionen (im Speichermodus) an
[7]/[ATT] Zeigt die Optionen des
Eingangsabschwächers an
[8]/[MW] Zeigt die Speicheroptionen an
[9]/[TS] Zeigt die Abstimmschrittweiten an
Ändert die den Tasten [DIAL] und
[.]/[DIAL SEL]
[▲]/[▼] zugewiesenen Funktionen
Startet oder stoppt die
[0]/[●REC]
Sprachaufzeichnung
[F-INP] Zeigt das Frequenzeinstellungs-
Display
GERÄTEBESCHREIBUNG
DRÜCKEN
]
GEDRÜCKT HALTEN
Startet den zuletzt genutzten
Suchlauf
Speichert den ausgewählten Kanal
