FlowSol
Sensor / Sensor HE
®

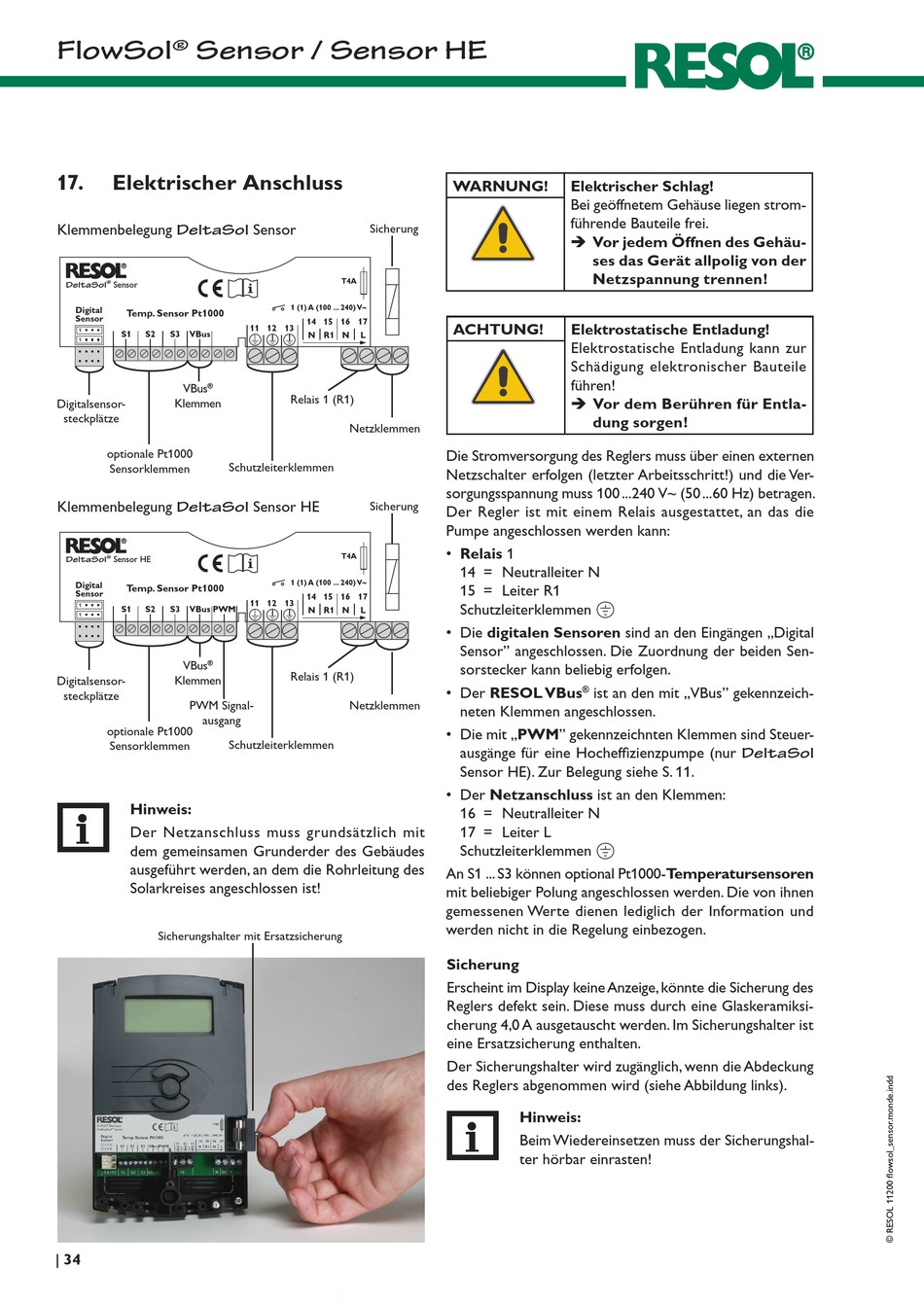

17.
Elektrischer Anschluss
Klemmenbelegung DeltaSol Sensor
®
DeltaSol
Sensor
Digital
Temp. Sensor Pt1000
Sensor
S1
S2
S3 VBus
VBus
®
Klemmen
Digitalsensor-
steckplätze
optionale Pt1000
Schutzleiterklemmen
Sensorklemmen
Klemmenbelegung DeltaSol Sensor HE
DeltaSol
®
Sensor HE
Digital
Temp. Sensor Pt1000
Sensor
S1
S2
S3 VBus PWM
VBus
®
Klemmen
Digitalsensor-
steckplätze
PWM Signal-
ausgang
optionale Pt1000
Schutzleiterklemmen
Sensorklemmen
Hinweis:
Der Netzanschluss muss grundsätzlich mit
dem gemeinsamen Grunderder des Gebäudes
ausgeführt werden, an dem die Rohrleitung des
Solarkreises angeschlossen ist!
Sicherungshalter mit Ersatzsicherung
34
|
Sicherung
T4A
1 (1) A (100 ... 240) V~
14
15
16
17
11
12
13
N
R1 N
L
Relais 1 (R1)
Netzklemmen
Sicherung
T4A
1 (1) A (100 ... 240) V~
14
15
16
17
11
12
13
N
R1 N
L
Relais 1 (R1)
Netzklemmen
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen strom-
führende Bauteile frei.
Î Vor jedem Öffnen des Gehäu-
ses das Gerät all polig von der
Netzspannung trennen!
ACHTUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile
führen!
Î Vor dem Berühren für Entla-
dung sorgen!
Die Stromversorgung des Reglers muss über einen externen
Netzschalter erfolgen (letzter Arbeitsschritt!) und die Ver-
sorgungsspannung muss 100 ... 240 V~ (50 ... 60 Hz) betragen.
Der Regler ist mit einem Relais ausgestattet, an das die
Pumpe angeschlossen werden kann:
• Relais 1
14 = Neutralleiter N
15 = Leiter R1
Schutzleiterklemmen
• Die digitalen Sensoren sind an den Eingängen „Digital
Sensor" angeschlossen. Die Zuordnung der beiden Sen-
sorstecker kann beliebig erfolgen.
• Der RESOL VBus
ist an den mit „VBus" gekennzeich-
®
neten Klemmen angeschlossen.
• Die mit „PWM" gekennzeichnten Klemmen sind Steuer-
ausgänge für eine Hocheffizienzpumpe (nur DeltaSol
Sensor HE). Zur Belegung siehe S. 11.
• Der Netzanschluss ist an den Klemmen:
16 = Neutralleiter N
17 = Leiter L
Schutzleiterklemmen
An S1 ... S3 können optional Pt1000-Temperatursensoren
mit beliebiger Polung angeschlossen werden. Die von ihnen
gemessenen Werte dienen lediglich der Information und
werden nicht in die Regelung einbezogen.
Sicherung
Erscheint im Display keine Anzeige, könnte die Sicherung des
Reglers defekt sein. Diese muss durch eine Glaskeramiksi-
cherung 4,0 A ausgetauscht werden. Im Sicherungshalter ist
eine Ersatzsicherung enthalten.
Der Sicherungshalter wird zugänglich, wenn die Abdeckung
des Reglers abgenommen wird (siehe Abbildung links).
Hinweis:
Beim Wiedereinsetzen muss der Sicherungshal-
ter hörbar einrasten!
