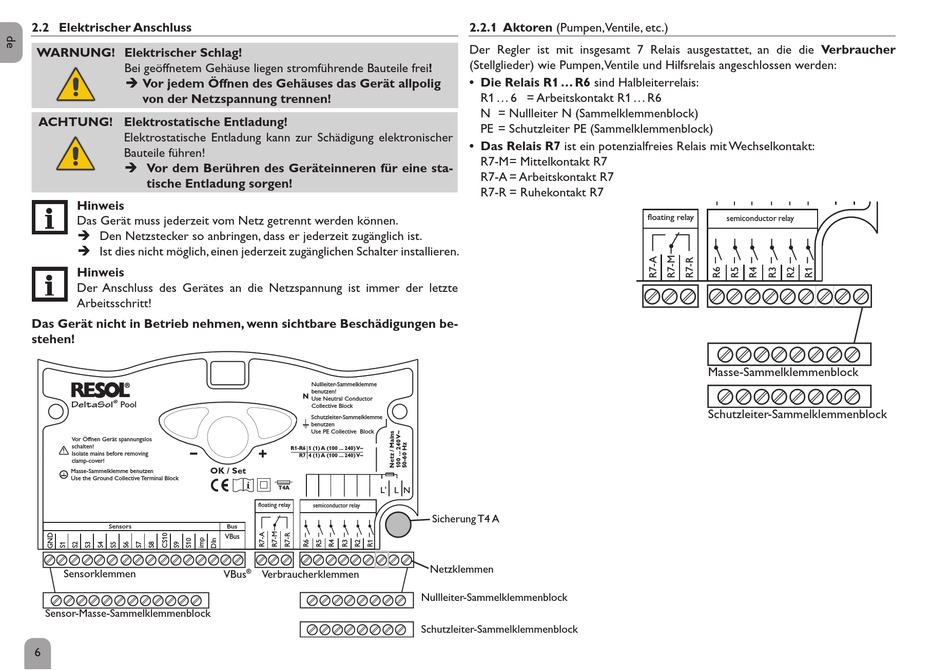

2.2 Elektrischer Anschluss
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHtUNG! Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Geräteinneren für eine sta-
tische Entladung sorgen!
Hinweis
Das Gerät muss jederzeit vom Netz getrennt werden können.
Î Den Netzstecker so anbringen, dass er jederzeit zugänglich ist.
Î Ist dies nicht möglich, einen jederzeit zugänglichen Schalter installieren.
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte
Arbeitsschritt!
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen be-
stehen!
DeltaSol
®
Pool
Vor Öffnen Gerät spannungslos
schalten!
-
!
Isolate mains before removing
clamp-cover!
OK / Set
Masse-Sammelklemme benutzen
Use the Ground Collective Terminal Block
Sensors
Sensorklemmen
Sensor-Masse-Sammelklemmenblock
6
DeltaSol
Vor Öffnen Gerät spannungslos
schalten!
!
Isolate mains before removing
clamp-cover!
Masse-Sammelklemme benutzen
Use the Ground Collective Terminal Block
Nullleiter-Sammelklemme
benutzen!
N
Use Neutral Conductor
Collective Block
Schutzleiter-Sammelklemme
benutzen
Use PE Collective Block
+
R1-R6
1 (1) A (100 ... 240) V~
R7
4 (1) A (100 ... 240) V~
T4A
L'
L N
floating relay
semiconductor relay
Bus
VBus
VBus
®
Verbraucherklemmen
2.2.1 Aktoren (Pumpen, Ventile, etc.)
Der Regler ist mit insgesamt 7 Relais ausgestattet, an die die Verbraucher
(Stellglieder) wie Pumpen, Ventile und Hilfsrelais angeschlossen werden:
®
Pool
• Die Relais R1 ... R6 sind Halbleiterrelais:
R1 ... 6 = Arbeitskontakt R1 ... R6
N = Nullleiter N (Sammelklemmenblock)
PE = Schutzleiter PE (Sammelklemmenblock)
-
• Das Relais R7 ist ein potenzialfreies Relais mit Wechselkontakt:
R7-M = Mittelkontakt R7
OK / Set
R7-A = Arbeitskontakt R7
R7-R = Ruhekontakt R7
Sensors
VBus
Sicherung T4 A
Netzklemmen
Nullleiter-Sammelklemmenblock
Schutzleiter-Sammelklemmenblock
Nullleiter-Sammelklemme
benutzen!
N
Use Neutral Conductor
Collective Block
Schutzleiter-Sammelklemme
benutzen
Use PE Collective Block
+
R1-R6
1 (1) A (100 ... 240) V~
R7
4 (1) A (100 ... 240) V~
T4A
floating relay
semiconductor relay
Bus
Masse-Sammelklemmenblock
Schutzleiter-Sammelklemmenblock
L'
L N
