FlowSol
Sensor / Sensor HE
®

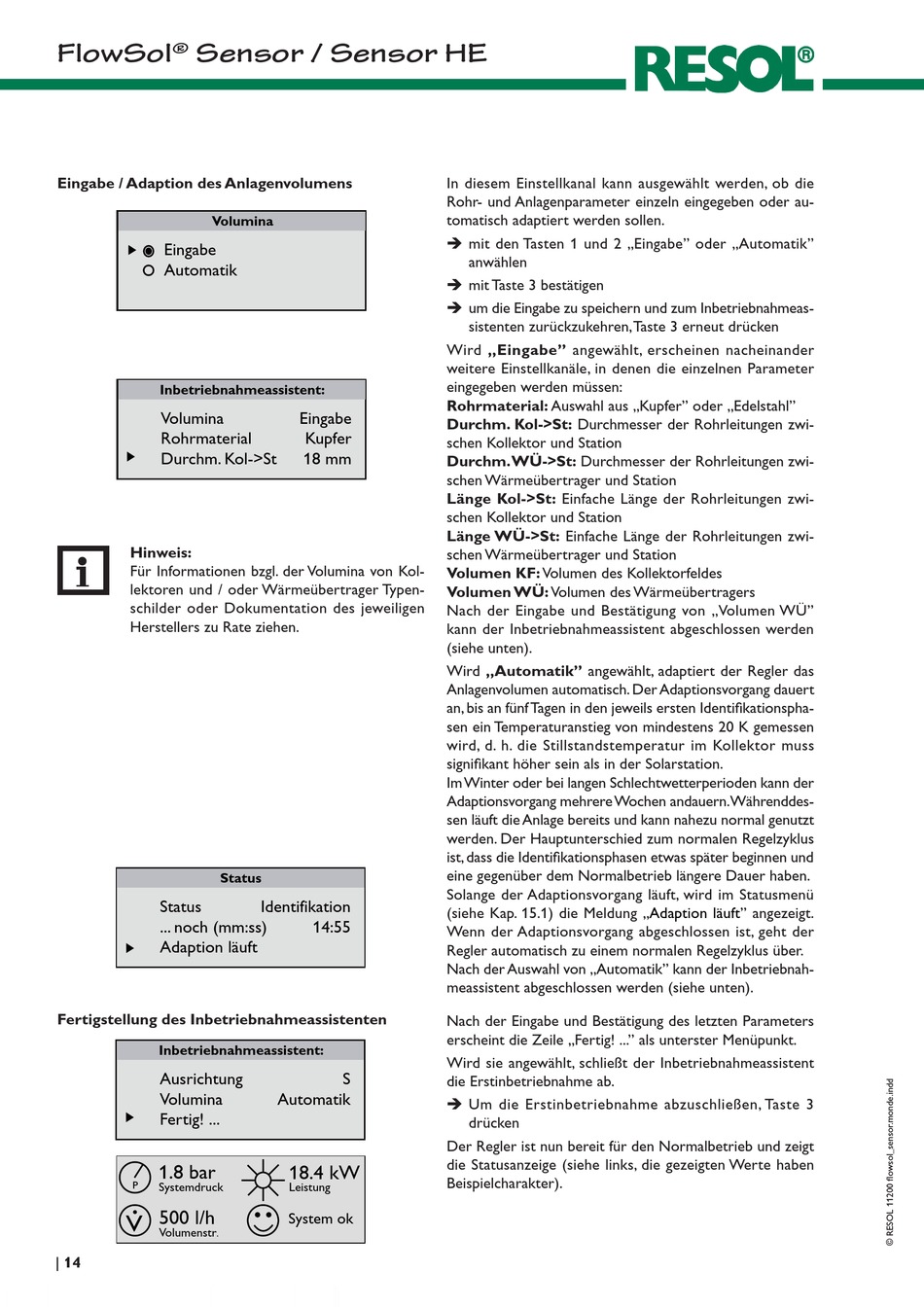

Eingabe / Adaption des Anlagenvolumens
Volumina
Eingabe
Automatik
Inbetriebnahmeassistent:
Volumina
Rohrmaterial
Durchm. Kol->St
Hinweis:
Für Informationen bzgl. der Volumina von Kol-
lektoren und / oder Wärmeübertrager Typen-
schilder oder Dokumentation des jeweiligen
Herstellers zu Rate ziehen.
Status
Status
... noch (mm:ss)
Adaption läuft
Fertigstellung des Inbetriebnahmeassistenten
Inbetriebnahmeassistent:
Ausrichtung
Volumina
Fertig! ...
1.8 bar
P
Systemdruck
500 l/h
V
Volumenstr
.
14
|
Eingabe
Kupfer
18 mm
Identifikation
14:55
S
Automatik
18.4 kW
Leistung
System ok
In diesem Einstellkanal kann ausgewählt werden, ob die
Rohr- und Anlagenparameter einzeln eingegeben oder au-
tomatisch adaptiert werden sollen.
Î mit den Tasten 1 und 2 „Eingabe" oder „Automatik"
anwählen
Î mit Taste 3 bestätigen
Î um die Eingabe zu speichern und zum Inbetriebnahmeas-
sistenten zurückzukehren, Taste 3 erneut drücken
Wird „Eingabe" angewählt, erscheinen nacheinander
weitere Einstellkanäle, in denen die einzelnen Parameter
eingegeben werden müssen:
Rohrmaterial: Auswahl aus „Kupfer" oder „Edelstahl"
Durchm. Kol->St: Durchmesser der Rohrleitungen zwi-
schen Kollektor und Station
Durchm. WÜ->St: Durchmesser der Rohrleitungen zwi-
schen Wärmeübertrager und Station
Länge Kol->St: Einfache Länge der Rohrleitungen zwi-
schen Kollektor und Station
Länge WÜ->St: Einfache Länge der Rohrleitungen zwi-
schen Wärmeübertrager und Station
Volumen KF: Volumen des Kollektorfeldes
Volumen WÜ: Volumen des Wärmeübertragers
Nach der Eingabe und Bestätigung von „Volumen WÜ"
kann der Inbetriebnahmeassistent abgeschlossen werden
(siehe unten).
Wird „Automatik" angewählt, adaptiert der Regler das
Anlagenvolumen automatisch. Der Adaptionsvorgang dauert
an, bis an fünf Tagen in den jeweils ersten Identifikationspha-
sen ein Temperatur anstieg von mindestens 20 K gemessen
wird, d. h. die Stillstandstemperatur im Kollektor muss
signifikant höher sein als in der Solarstation.
Im Winter oder bei langen Schlechtwetterperioden kann der
Adaptionsvorgang mehrere Wochen andauern. Währenddes-
sen läuft die Anlage bereits und kann nahezu normal genutzt
werden. Der Hauptunterschied zum normalen Regelzyklus
ist, dass die Identifikationsphasen etwas später beginnen und
eine gegenüber dem Normalbetrieb längere Dauer haben.
Solange der Adaptionsvorgang läuft, wird im Statusmenü
(siehe Kap. 15.1) die Meldung
Wenn der Adaptionsvorgang abgeschlossen ist, geht der
Regler automatisch zu einem normalen Regelzyklus über.
Nach der Auswahl von „Automatik" kann der Inbetriebnah-
meassistent abgeschlossen werden (siehe unten).
Nach der Eingabe und Bestätigung des letzten Parameters
erscheint die Zeile „Fertig! ..." als unterster Menüpunkt.
Wird sie angewählt, schließt der Inbetriebnahmeassistent
die Erstinbetriebnahme ab.
Î Um die Erstinbetriebnahme abzuschließen, Taste 3
drücken
Der Regler ist nun bereit für den Normalbetrieb und zeigt
die Statusanzeige (siehe links, die gezeigten Werte haben
Beispielcharakter).
„Adaption
läuft" angezeigt.
