FlowSol Sensor / Sensor HE
®

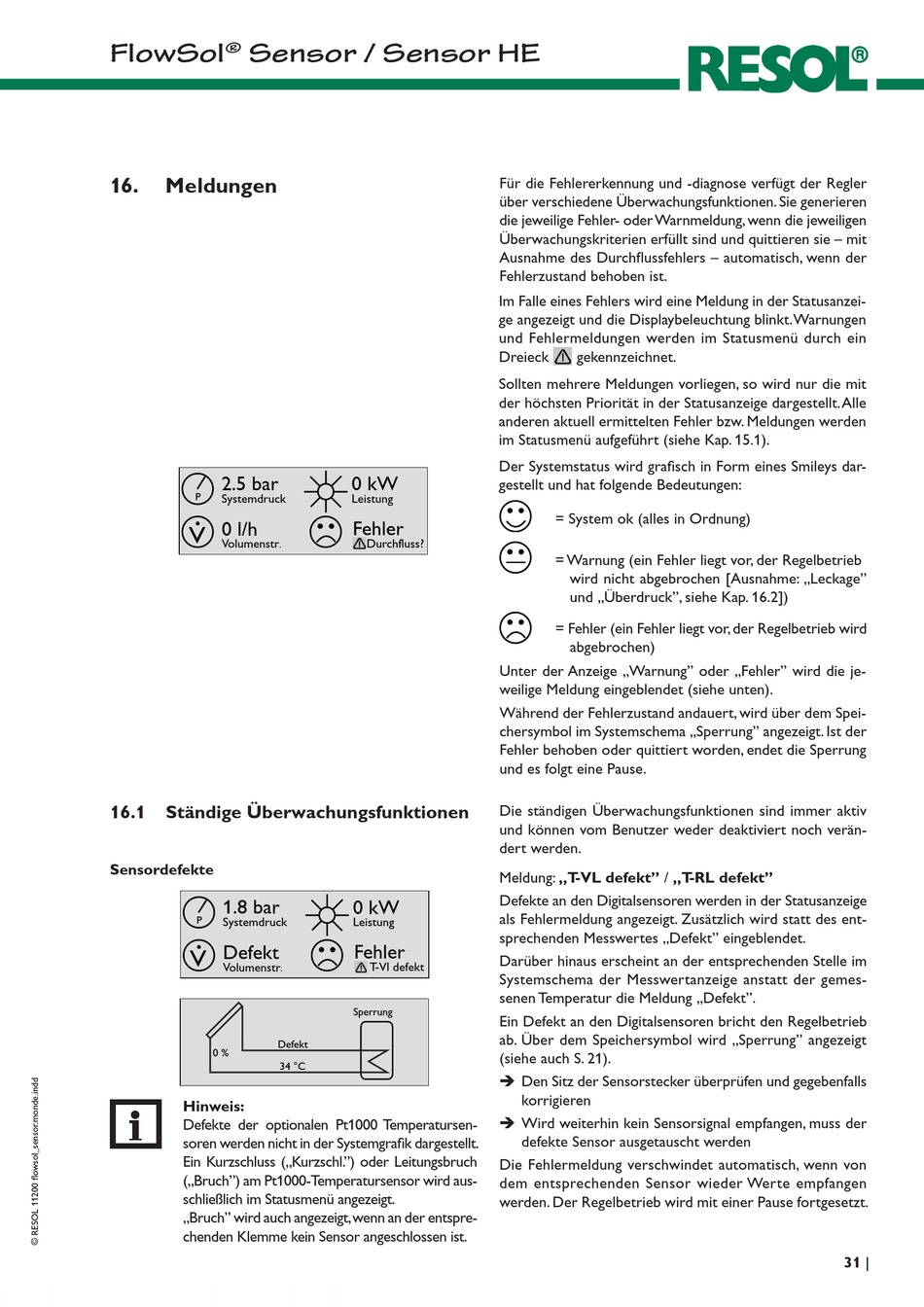

16.

Meldungen

2.5 bar
P Systemdruck
0 l/h
V
Volumenstr
.
16.1 Ständige Überwachungsfunktionen
Sensordefekte
1.8 bar
P
Systemdruck
Defekt
V
Volumenstr
.
Defekt
0 %
34 °C
Hinweis:
Defekte der optionalen Pt1000 Temperatursen-
soren werden nicht in der Systemgrafi k dargestellt.
Ein Kurzschluss („Kurzschl. " ) oder Leitungsbruch
(„Bruch") am Pt1000-Temperatursensor wird aus-
schließlich im Statusmenü angezeigt.
„Bruch" wird auch angezeigt, wenn an der entspre-
chenden Klemme kein Sensor angeschlossen ist.
Für die Fehlererkennung und -diagnose verfügt der Regler
über verschiedene Überwachungsfunktionen. Sie generieren
die jeweilige Fehler- oder Warnmeldung, wenn die jeweiligen
Überwachungskriterien erfüllt sind und quittieren sie – mit
Ausnahme des Durchfl ussfehlers – automatisch, wenn der
Fehlerzustand behoben ist.
Im Falle eines Fehlers wird eine Meldung in der Statusanzei-
ge angezeigt und die Displaybeleuchtung blinkt. Warnungen
und Fehlermeldungen werden im Statusmenü durch ein
Dreieck
Sollten mehrere Meldungen vorliegen, so wird nur die mit
der höchsten Priorität in der Statusanzeige dargestellt. Alle
anderen aktuell ermittelten Fehler bzw. Meldun gen werden
im Statusmenü aufgeführt (siehe Kap. 15.1).
Der Systemstatus wird grafi sch in Form eines Smileys dar-
0 kW
gestellt und hat folgende Bedeutungen:
Leistung
Fehler
Durchfluss?
Unter der Anzeige „Warnung" oder „Fehler" wird die je-
weilige Meldung eingeblendet (siehe unten).
Während der Fehlerzustand andauert, wird über dem Spei-
chersymbol im Systemschema „Sperrung" angezeigt. Ist der
Fehler behoben oder quittiert worden, endet die Sperrung
und es folgt eine Pause.
Die ständigen Überwachungsfunktionen sind immer aktiv
und können vom Benutzer weder deaktiviert noch verän-
dert werden.
Meldung: „T -VL defekt" / „T -RL defekt"
Defekte an den Digitalsensoren werden in der Statusanzeige
0 kW
als Fehlermeldung angezeigt. Zusätzlich wird statt des ent-
Leistung
sprechenden Messwertes „Defekt" eingeblendet.
Fehler
Darüber hinaus erscheint an der entsprechenden Stelle im
T-Vl defekt
Systemschema der Messwertanzeige anstatt der gemes-
senen Temperatur die Meldung „Defekt".
Sperrung
Ein Defekt an den Digitalsensoren bricht den Regelbetrieb
ab. Über dem Speichersymbol wird „Sperrung" angezeigt
(siehe auch S. 21).
Î Den Sitz der Sensorstecker überprüfen und gegebenfalls
korrigieren
Î Wird weiterhin kein Sensorsignal empfangen, muss der
defekte Sensor ausgetauscht werden
Die Fehlermeldung verschwindet automatisch, wenn von
dem entsprechenden Sensor wieder Werte empfangen
werden. Der Regelbetrieb wird mit einer Pause fortgesetzt.
gekennzeichnet.
= System ok (alles in Ordnung)
= Warnung (ein Fehler liegt vor, der Regelbetrieb
wird nicht abgebrochen [Ausnahme: „Leckage"
und „Überdruck", siehe Kap. 16.2])
= Fehler (ein Fehler liegt vor, der Regelbetrieb wird
abgebrochen)
31
|
