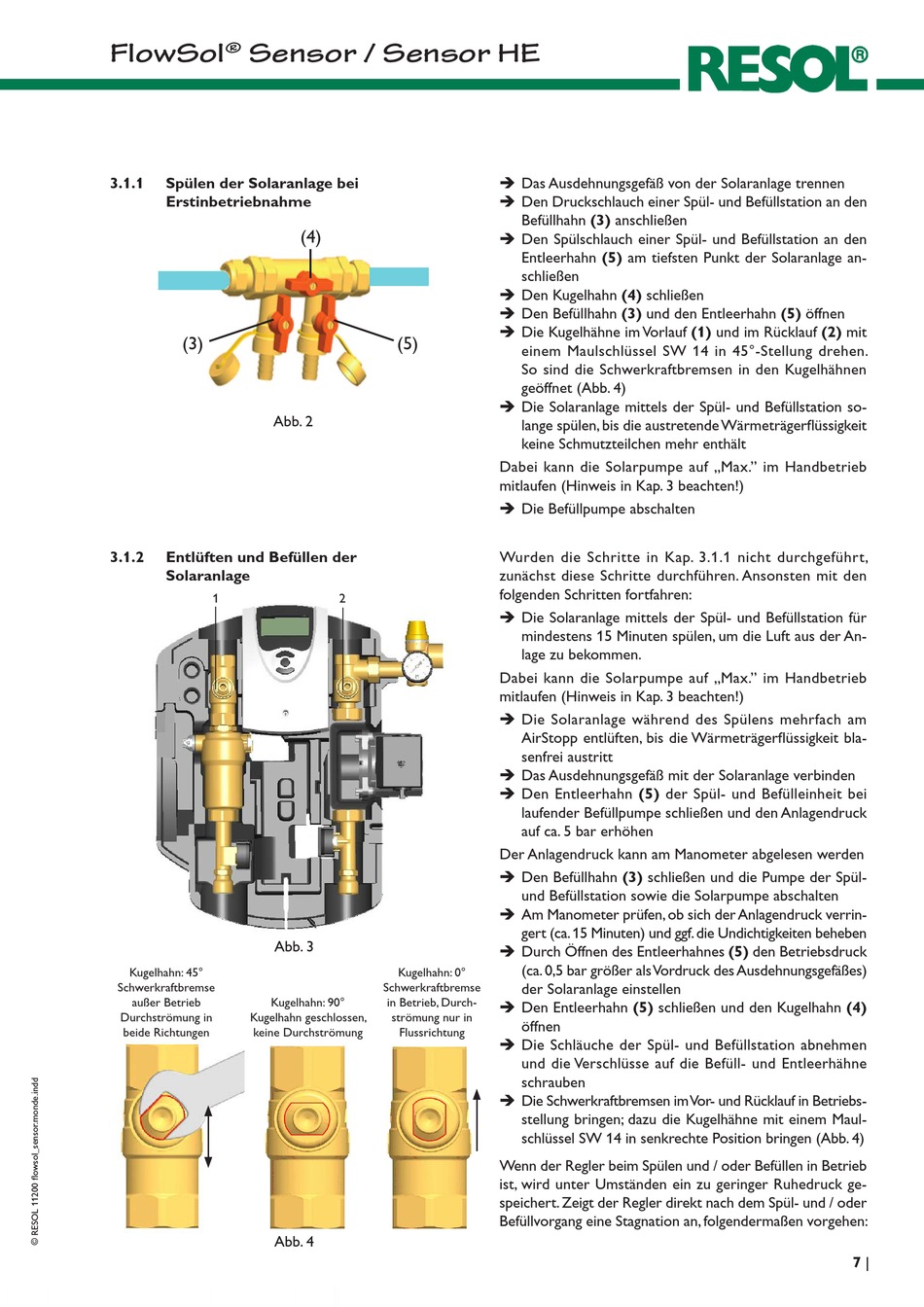

FlowSol
Sensor / Sensor HE
®
3.1.1
Spülen der Solaranlage bei
Erstinbetriebnahme
(3)
Abb. 2
3.1.2
Entlüften und Befüllen der
Solaranlage
1
Abb. 3
Kugelhahn: 45°
Schwerkraftbremse
außer Betrieb
Kugelhahn: 90°
Durchströmung in
Kugelhahn geschlossen,
beide Richtungen
keine Durchströmung
Abb. 4
(4)
(5)
2
Kugelhahn: 0°
Schwerkraftbremse
in Betrieb, Durch-
strömung nur in
Flussrichtung
Î Das Ausdehnungsgefäß von der Solaranlage trennen
Î Den Druckschlauch einer Spül- und Befüllstation an den
Befüllhahn (3) anschließen
Î Den Spülschlauch einer Spül- und Befüllstation an den
Entleerhahn (5) am tiefsten Punkt der Solaranlage an-
schließen
Î Den Kugelhahn (4) schließen
Î Den Befüllhahn (3) und den Entleerhahn (5) öffnen
Î Die Kugelhähne im Vorlauf (1) und im Rücklauf (2) mit
einem Maulschlüssel SW 14 in 45°-Stellung drehen.
So sind die Schwerkraftbremsen in den Kugelhähnen
geöffnet (Abb. 4)
Î Die Solaranlage mittels der Spül- und Befüllstation so-
lange spülen, bis die austretende Wärmeträgerflüssigkeit
keine Schmutzteilchen mehr enthält
Dabei kann die Solarpumpe auf „Max." im Handbetrieb
mitlaufen (Hinweis in Kap. 3 beachten!)
Î Die Befüllpumpe abschalten
Wurden die Schritte in Kap. 3.1.1 nicht durchgeführt,
zunächst diese Schritte durchführen. Ansonsten mit den
folgenden Schritten fortfahren:
Î Die Solaranlage mittels der Spül- und Befüllstation für
mindestens 15 Minuten spülen, um die Luft aus der An-
lage zu bekommen.
Dabei kann die Solarpumpe auf „Max." im Handbetrieb
mitlaufen (Hinweis in Kap. 3 beachten!)
Î Die Solaranlage während des Spülens mehrfach am
AirStopp entlüften, bis die Wärmeträgerflüssigkeit bla-
senfrei austritt
Î Das Ausdehnungsgefäß mit der Solaranlage verbinden
Î Den Entleerhahn (5) der Spül- und Befülleinheit bei
laufender Befüllpumpe schließen und den Anlagendruck
auf ca. 5 bar erhöhen
Der Anlagendruck kann am Manometer abgelesen werden
Î Den Befüllhahn (3) schließen und die Pumpe der Spül-
und Befüllstation sowie die Solarpumpe abschalten
Î Am Manometer prüfen, ob sich der Anlagendruck verrin-
gert (ca. 15 Minuten) und ggf. die Undichtigkeiten beheben
Î Durch Öffnen des Entleerhahnes (5) den Betriebsdruck
(ca. 0,5 bar größer als Vordruck des Ausdehnungsgefäßes)
der Solaranlage einstellen
Î Den Entleerhahn (5) schließen und den Kugelhahn (4)
öffnen
Î Die Schläuche der Spül- und Befüllstation abnehmen
und die Verschlüsse auf die Befüll- und Entleerhähne
schrauben
Î Die Schwerkraftbremsen im Vor- und Rücklauf in Betriebs-
stellung bringen; dazu die Kugelhähne mit einem Maul-
schlüssel SW 14 in senkrechte Position bringen (Abb. 4)
Wenn der Regler beim Spülen und / oder Befüllen in Betrieb
ist, wird unter Umständen ein zu geringer Ruhedruck ge-
speichert. Zeigt der Regler direkt nach dem Spül- und / oder
Befüll vorgang eine Stagnation an, folgendermaßen vorgehen:
7
|
