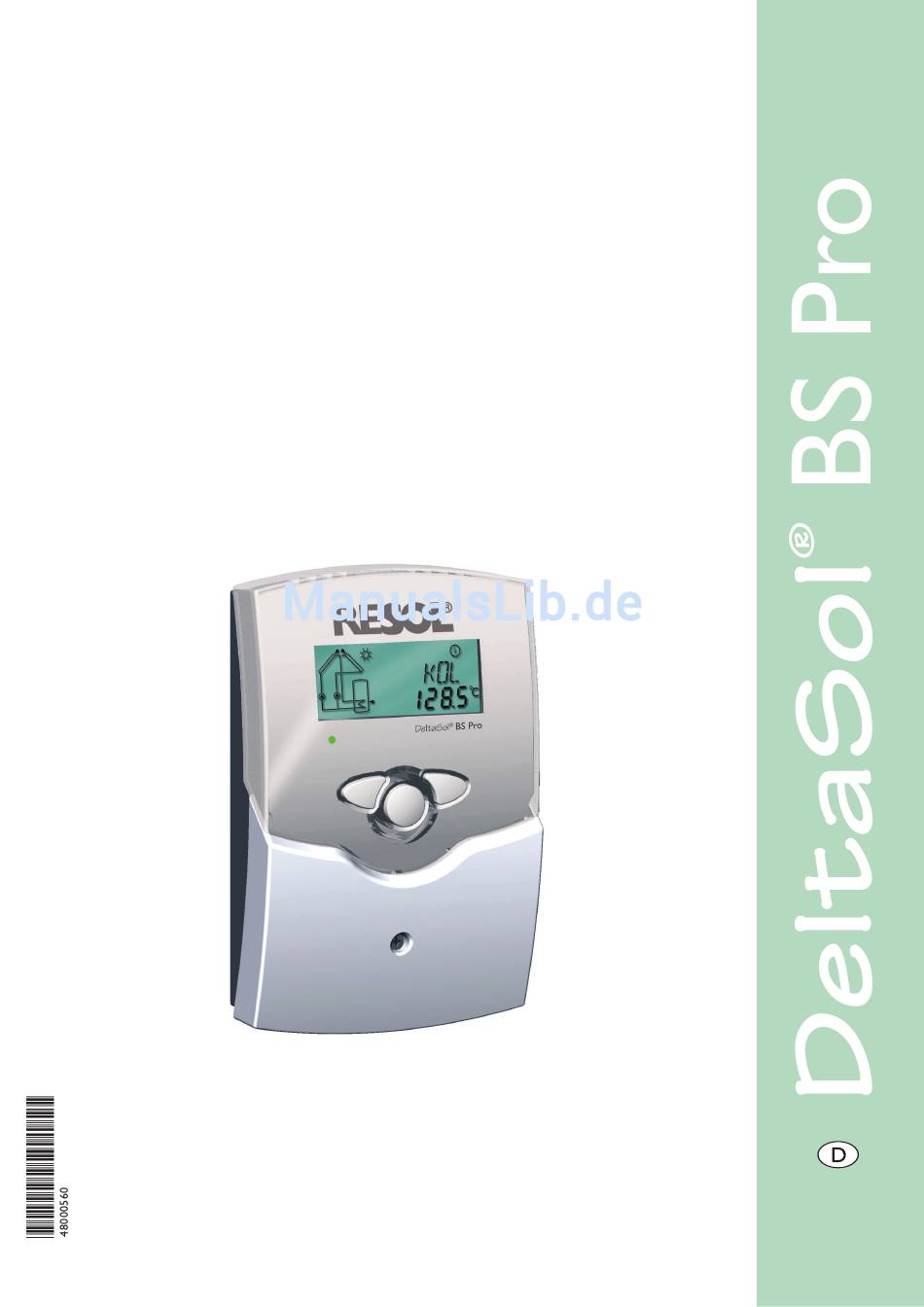

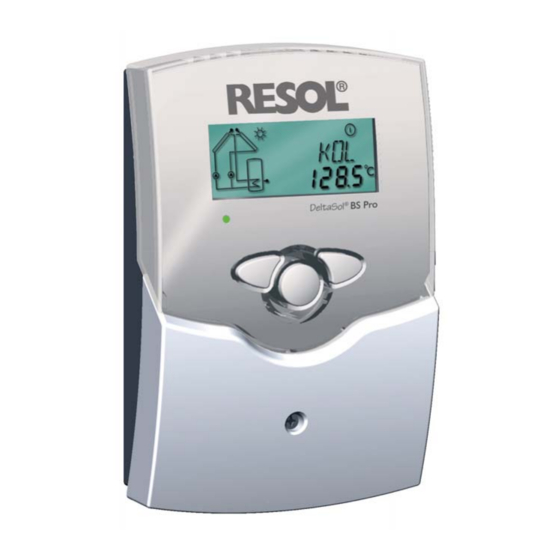

- Seite 1 ® RESOL DeltaSol BS Pro Montage Anschluss Bedienung Fehlersuche Systembeispiele Handbuch Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Betrieb ist nach den anerkannten Regeln der Technik durchzuführen. außerhalb des Urheberrechts bedarf der Zustimmung der Die Un fall ver hütungsvorschriften der Berufsgenossenschaften sind Firma RESOL - Elektronische Regelungen GmbH. Dies gilt zu beachten. Die bestimmungswidrige Verwendung sowie unzuläs- insbesondere für Vervielfältigungen / Kopien, Übersetzungen, sige Änderungen bei der Montage führen zum Ausschluss jeglicher... -
Seite 3: Technische Daten Und Funktionsübersicht
BS Pro DeltaSol ® • System-Monitoring-Display • bis zu 4 Temperatursensoren Pt1000 • 2 Halbleiterrelais zur Dreh- zahlregelung • 9 Grundsysteme wählbar • Wärmebilanzierung • Funktionskontrolle • Bedienerfreundlich durch ein- fache Handhabung • montagefreundliches Gehäuse in herausragendem Design ... -
Seite 4: Installation
BS Pro DeltaSol ® Installation Achtung! Vor jedem Öffnen des Gehäuses 1.1 Montage allpolige Trennung von der Netz- Display spannung sicherstellen. Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elek- tromagnetischen Feldern ausgesetzt sein darf. -
Seite 5: Standard-Solarsystem
BS Pro DeltaSol ® 1.2.1 Klemmenbelegung Anlage 1 Standard-Solarsystem mit 1 Speicher, 1 Pumpe und 3 Sensoren. Der Sensor S4 / TRL kann optional zur Wärme - mengenbilanzierung verwendet werden. ANL 1 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben (optional) S4 / TRL S4 / TRL Sensor für... -
Seite 6: Solarsystem Und Nachheizung
BS Pro DeltaSol ® 1.2.3 Klemmenbelegung Anlage 3 Solarsystem und Nachheizung mit 1 Speicher, 3 Sen- soren und Nachheizung. Der Sensor S4 / TRL kann optional zur Wärme mengenbilanzierung verwendet werden. ANL 3 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben S4 / TRL Sensor für Wärmemengenbilanzierung... -
Seite 7: Symbolbeschreibung
BS Pro DeltaSol ® 1.2.5 Klemmenbelegung Anlage 5 2-Speicher-Solarsystem mit Ventillogik mit 2 Spei- chern, 3 Sensoren, 1 Solarpumpe und 1 3-Wege-Ventil. Der Sensor S4 / TRL kann optional zur Wärme mengen bi- lanzierung verwendet werden. ANL 5 Symbol Beschreibung Speicher 1 Speicher 2 Kollektorsensor... -
Seite 8: Solarsystem Mit 2 Kollektoren
BS Pro DeltaSol ® 1.2.7 Systemanschluss Anlage 7 Solarsystem mit Ost- Westdach, 1 Speicher, 3 Sensoren und 2 Solarpumpen. ANL 7 Symbol Beschreibung Kollektorsensor 1 Speichersensor Kollektorsensor 2 Messfühler (optional) Solarpumpe Kollektor 1 Solarpumpe Kollektor 2 Solarsystem mit Nachheizung durch Feststoffkessel 1.2.8 Systemanschluss Anlage 8 mit 1 Speicher, 4 Sensoren, 1 Solarpumpe und 1 Pumpe zur Nachheizung. -
Seite 9: Solarsystem Mit Heizkreis-Rücklaufanhebung
BS Pro DeltaSol ® 1.2.9 Systemanschluss Anlage 9 Solarsystem und Heizkreis-Rücklaufanhebung mit 1 Speicher, 4 Sensoren, 1 Solarpumpe und 1 3-Wege-Ventil für die Heizkreis-Rücklaufanhebung. ANL 9 Symbol Beschreibung Kollektorsensor Speichersensor unten Speichersensor oben Heizkreis-Rücklauf Solarpumpe 3-Wege- Ventil... -
Seite 10: Bedienung Und Funktion
BS Pro DeltaSol ® Bedienung und Funktion 2.1 Einstelltaster Der Regler wird über die 3 Drucktaster unter dem Display bedient. Taster 1 dient dem Vorwärts-Scrollen durch das Anzeigemenü oder dem Erhöhen von Einstellwerten. Taster 2 wird entsprechend für die umgekehrte Funktion benutzt. Zur Einstellung nach letztem Anzeigekanal die Taste 1 ca. -
Seite 11: System-Screen
BS Pro DeltaSol ® 2.2.3 System-Screen Der System-Screen (aktives Anlagenschema) zeigt im Regler ausgewählte Schemata. Es besteht aus mehreren System- komponenten-Symbolen, die je nach Anlagenzustand blinken, dauerhaft angezeigt oder verborgen werden. nur System-Screen Anzeige Sensoren Sensor Speicher oben Kollektor 2 Heizkreis Kollektor 1 Ventil... -
Seite 12: Erstinbetriebnahme
BS Pro DeltaSol ® 3. Erstinbetriebnahme Bei Erstinbetriebnahme zuerst Anlagenschema einstellen 1. Zuerst Netzverbindung einschalten. Der Regler durchläuft eine Initialisierungsphase, in der die Betriebs-Kontrolllampe rot und grün blinkt. Nach der Initialisierung befindet sich der Betriebskontroll- Regler im automatischen Regelbetrieb mit Werkseinstellung. lampe Das voreingestellte Anlagenschema ist ANL 1 Vorwärts... -
Seite 13: Regelparameter Und Anzeigekanäle
BS Pro DeltaSol ® Regelparameter und Anzeigekanäle 4.1 Kanal-Übersicht Legende: Entsprechender Kanal ist nur bei aktivierter Option Wär- memengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden. Entsprechender Kanal ist nur bei deaktivierter Option Wärmemengenzählung (OWMZ) vorhanden. Entsprechender Kanal ist vorhanden wenn die zugehörige MEDT Der Kanal Frostschutzgehalt (MED%) wird nur eingeblendet Option aktiviert ist. - Seite 14 BS Pro DeltaSol ® Kanal Bezeichnung Seite Option Kollektorkühlung Kollektor 1 OKX1 Option Kollektorkühlung Kollektor 1 Maximaltemperatur Kollektor 1 KMX1 Maximaltemperatur Kollektor 1 Option Minimalbegrenzung Kollektor 1 OKN1 Option Minimalbegrenzung Kollektor 1 Minimaltemperatur Kollektor 1 KMN1 Minimaltemperatur Kollektor 1 Option Frostschutz Kollektor 1 OKF1 Option Frostschutz Kollektor 1 Frostschutztemperatur Kollektor 1...
-
Seite 15: Anzeige Kollektortemperaturen
BS Pro DeltaSol ® 4.1.1 Anzeige Kollektortemperaturen Zeigt die momentane Kollektortemperatur an. KOL, KOL1, KOL2: Kollektortemperatur • KOL : Kollektortemperatur (1-Kollektor-System) Anzeigebereich: -40 ... +250 °C • KOL1 : Kollektortemperatur 1 • KOL2 : Kollektortemperatur 2 4.1.2 Anzeige Speichertemperaturen Zeigt die momentane Speichertemperatur an. TSP, TSPU, TSPO, TSP1, TSP2: •... -
Seite 16: Betriebsstundenzähler
BS Pro DeltaSol ® 4.1.6 Betriebsstundenzähler Der Betriebsstundenzähler summiert die solaren Betriebs- h P / h P1 / h P2: stunden des jeweiligen Relais (h P / h P1 / hP2). Im Display Betriebsstundenzähler werden volle Stunden angezeigt. Anzeigekanal Die aufsummierten Betriebsstunden können zurückgesetzt werden. -
Seite 17: Speicher-Maximaltemperatur
BS Pro DeltaSol ® Zunächst verhält sich die Regelung wie eine Standarddiffe- 4.1.8 ∆T -Regelung renzregelung. Bei Erreichen der Einschaltdifferenz (DT E / DT E / DT1E / DT2E / DT1E / DT2E) wird die Pumpe eingeschaltet und nach dem DT3E: Losreißimpuls (10 s) mit der Minimaldrehzahl (nMN = 30 %) Einschalttemperatur differenz... -
Seite 18: Kollektor-Grenztemperatur Kollektornotabschaltung
BS Pro DeltaSol ® 4.1.11 Kollektor-Grenztemperatur Bei Überschreiten der eingestellten Kollektor-Grenztempe- Kollektornotabschaltung ratur (NOT / NOT1 / NOT2) wird die Solarpumpe (R1 / R2) ausgeschaltet, um einer schädigenden Überhitzung der Solar-Komponenten vorzubeugen (Kollek tornotab schal tung). NOT / NOT1 / NOT2: Ab Werk ist die Grenztem peratur auf 140 °C eingestellt, Kollektorbegrenzungs- kann aber in dem Bereich von 110 ... -
Seite 19: Pendelladung
BS Pro DeltaSol ® 4.1.15 Pendelladung Zugehörige Einstellwerte: Werkseinstellung Einstellbereich Vorrang [PRIO] (1 / ANL 5,6) (2 / ANL 4) Pendelpausenzeit [tSP] 2 Min. 1-30 Min. Pendelladezeit [tUMW] 15 Min. 1-30 Min. Die DeltaSol BS Pro Vorranglogik: Die oben aufgeführten Optionen und Parameter haben nur ®... -
Seite 20: Drehzahlregelung
BS Pro DeltaSol ® 4.1.18 Thermostatfunktion (ANL = 3) Die Thermostatfunktion arbeitet unabhängig vom Solarbe- Nachheizung Überschusswärmenutzung trieb und kann z. B. für eine Überschusswärmenutzung oder eine Nachheizung eingesetzt werden. • NH E < NH A die Thermostatfunktion wird zur Nachheizung verwen- •... -
Seite 21: Tipps Zur Fehlersuche
BS Pro DeltaSol ® 5. Tipps zur Fehlersuche Topfsicherung T4A Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: 220 ... 240 V~ Temp. Sensor 1 (1) A ( 220 ... 240) V~ (1) A (220 ... 240) V~ Pt1000 Warnsymbol Betriebskontrolllampe... -
Seite 22: Verschiedenes
BS Pro DeltaSol ® 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... - Seite 23 BS Pro DeltaSol ® Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reglerfunktion prüfen Reinigen bzw. austau- Die Schwerkraftzirkula- nein schen tion in der Zirkulations-...
-
Seite 24: Zubehör
Unser Angebot umfasst Hochtemperaturfühler, Flachanle- gefühler, Außentemperaturfühler, Raumtemperaturfühler, Rohranlegefühler und Einstrahlungssensoren, auch als Kom- plettfühler mit Tauchhülse. Überspannungsschutz Der RESOL Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (orts- nahe Gewitter etc. ) eingesetzt werden. Flowmeter Wenn sie eine Wärme mengenbilanzierung realisieren...
