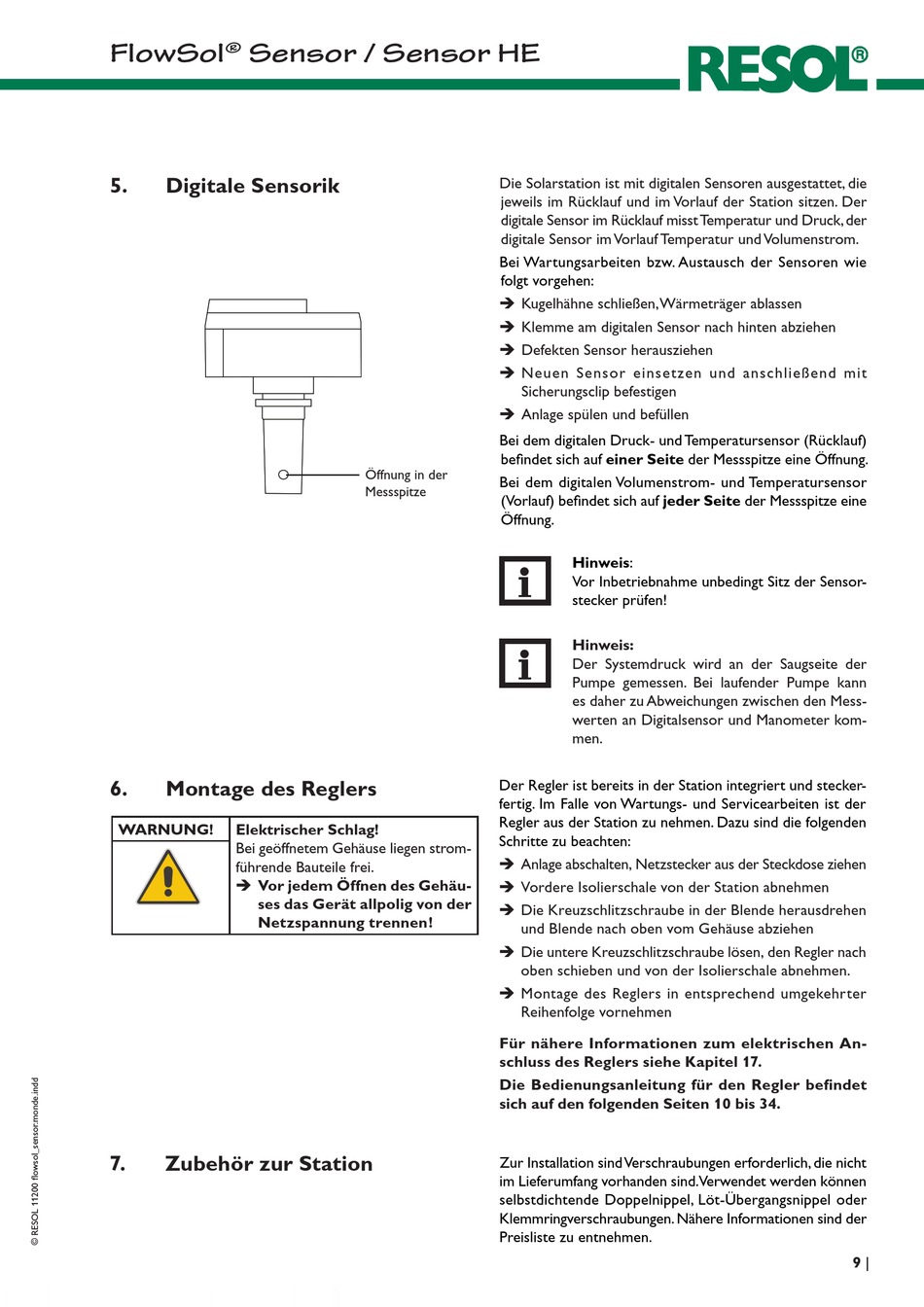

FlowSol
Sensor / Sensor HE
®
5.
Digitale Sensorik
6.
Montage des Reglers
WARNUNG!
Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen strom-
führende Bauteile frei.
Î Vor jedem Öffnen des Gehäu-
ses das Gerät all polig von der
Netzspannung trennen!
7.
Zubehör zur Station
Die Solarstation ist mit digitalen Sensoren ausgestattet, die
jeweils im Rücklauf und im Vorlauf der Station sitzen. Der
digitale Sensor im Rücklauf misst Temperatur und Druck, der
digitale Sensor im Vorlauf Temperatur und Volumenstrom.
Bei Wartungsarbeiten bzw. Austausch der Sensoren wie
folgt vorgehen:
Î Kugelhähne schließen, Wärmeträger ablassen
Î Klemme am digitalen Sensor nach hinten abziehen
Î Defekten Sensor herausziehen
Î Neuen Sensor einsetzen und anschließend mit
Sicherungs clip befestigen
Î Anlage spülen und befüllen
Bei dem digitalen Druck- und Temperatursensor (Rücklauf)
befindet sich auf einer Seite der Messspitze eine Öffnung.
Öffnung in der
Bei dem digitalen Volumenstrom- und Temperatursensor
Messspitze
(Vorlauf) befindet sich auf jeder Seite der Messspitze eine
Öffnung.
Der Regler ist bereits in der Station integriert und stecker-
fertig. Im Falle von Wartungs- und Servicearbeiten ist der
Regler aus der Station zu nehmen. Dazu sind die folgenden
Schritte zu beachten:
Î Anlage abschalten, Netzstecker aus der Steckdose ziehen
Î Vordere Isolierschale von der Station abnehmen
Î Die Kreuzschlitzschraube in der Blende herausdrehen
und Blende nach oben vom Gehäuse abziehen
Î Die untere Kreuzschlitzschraube lösen, den Regler nach
oben schieben und von der Isolierschale abnehmen.
Î Montage des Reglers in entsprechend umgekehrter
Reihenfolge vornehmen
Für nähere Informationen zum elektrischen An-
schluss des Reglers siehe Kapitel 17.
Die Bedienungsanleitung für den Regler befindet
sich auf den folgenden Seiten 10 bis 34.
Zur Installation sind Verschraubungen erforderlich, die nicht
im Lieferumfang vorhanden sind. Verwendet werden können
selbstdichtende Doppelnippel, Löt-Übergangsnippel oder
Klemmringverschraubungen. Nähere Informationen sind der
Preisliste zu entnehmen.
Hinweis:
Vor Inbetriebnahme unbedingt Sitz der Sensor-
stecker prüfen!
Hinweis:
Der Systemdruck wird an der Saugseite der
Pumpe gemessen. Bei laufender Pumpe kann
es daher zu Abweichungen zwischen den Mess-
werten an Digitalsensor und Manometer kom-
men.
9
|
