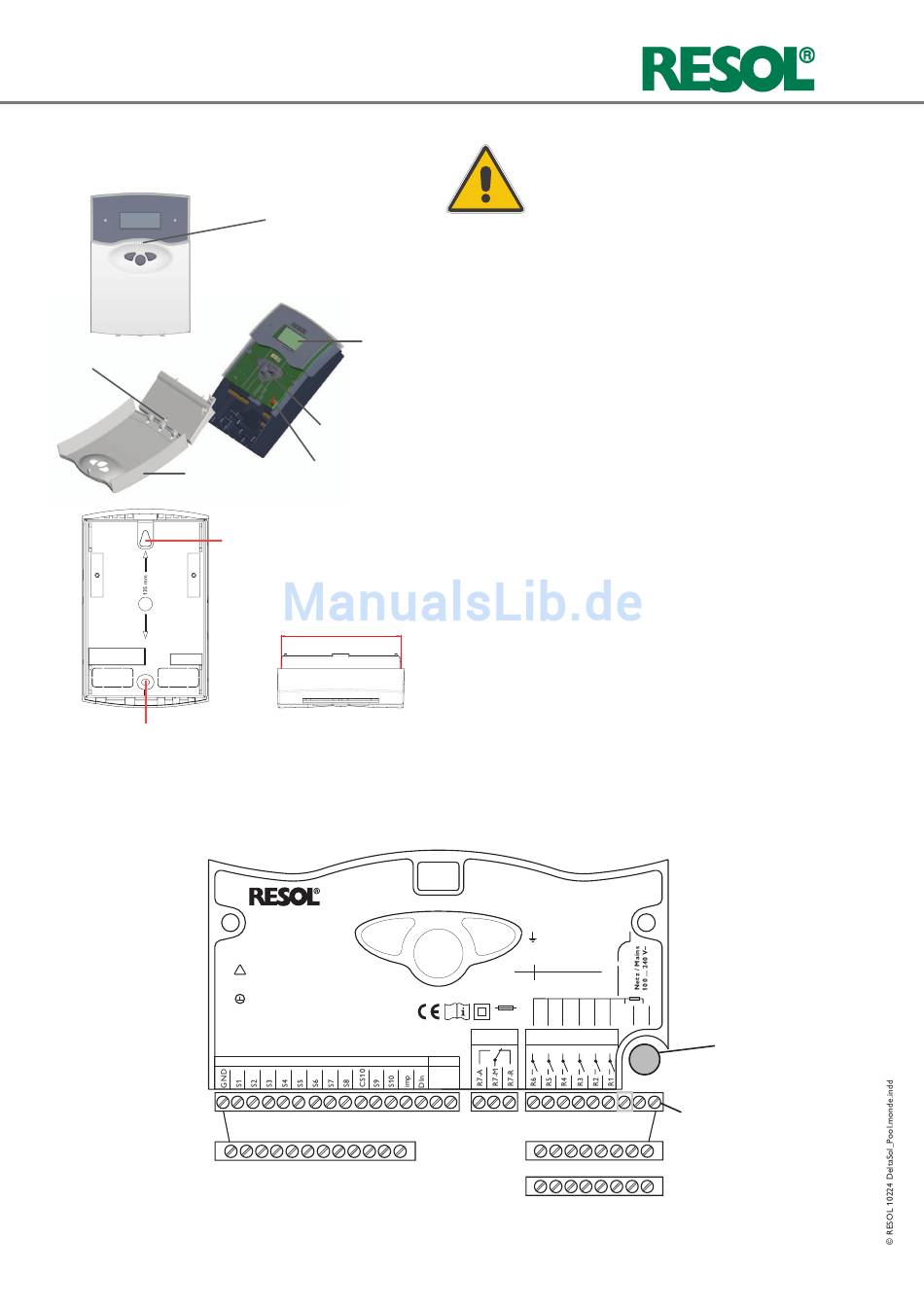

1.
Installation
1.1 Montage
Verschlussschraube
Blende
Aufhängung
Befestigung
1.2
Elektrischer Anschluss
1.2.1 Übersicht der elektrischen Anschlüsse
Sensor-
Masse-Sammelklemmenblock
4
|
Push Push - Arretierung
Drücken zum Öffnen
Drücken zum Schließen
Display
Drucktaster
Topfsicherung T4A
144 mm
DeltaSol
®
Pool
Vor Öffnen Gerät spannungslos
schalten!
-
!
Isolate mains before removing
clamp-cover!
Masse-Sammelklemme benutzen
Use the Ground Collective Terminal Block
Sensors
Sensorklemmen
Warnung!
Lebensgefährliche Spannung!
Vor jedem Öffnen des Gehäuses
allpolige Trennung von der Netz-
spannung sicherstellen.
Die Montage darf ausschließlich in trockenen Innenräu-
men erfolgen. Es ist zu beachten, dass das Gerät für eine
einwandfreie Funktion an dem ausgewählten Ort keinen
starken elektromagnetischen Feldern ausgesetzt sein darf.
Der Regler muss über eine zusätzliche Einrichtung mit einer
Trennstrecke von mindestens 3 mm allpolig bzw. mittels ei-
ner Trennvorrichtung nach den geltenden Installationsregeln
vom Netz ge t rennt werden können. Bei der Installation der
Netz a nschlussleitung und der Sensorleitungen auf getrennte
Verlegung achten.
1. Reglerblende durch Drücken öffnen. Kreuzschlitzschrau-
be in der Klemmenabdeckung herausdrehen und Abde-
ckung zusammen mit Blende nach unten vom Gehäuse
abziehen.
2. Aufhängung auf dem Untergrund markieren und beilie-
genden Dübel mit zugehöriger Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen, Befestigung
auf dem Untergrund markieren (Lochabstand 135 mm),
anschließend unteren Dübel setzen.
4. Gehäuse oben einhängen und mit unterer Befestigungs-
schraube fixieren.
5. Anschluss gemäß Klemmenbelegung vornehmen.
6. Gehäuse ordnungsgemäß wieder verschließen.
Nullleiter-Sammelklemme
benutzen!
N
Use Neutral Conductor
Collective Block
Schutzleiter-Sammelklemme
benutzen
Use PE Collective Block
+
R1-R6
1 (1) A (100 ... 240) V~
R7
4 (1) A (100 ... 240) V~
OK / Set
T4A
floating relay
semiconductor relay
Bus
VBus
VBus
®
Verbraucherklemmen
L'
L N
Sicherung T4 A
Netzklemmen
Nullleiter-
Sammelklemmenblock
Schutzleiter-
Sammelklemmenblock
