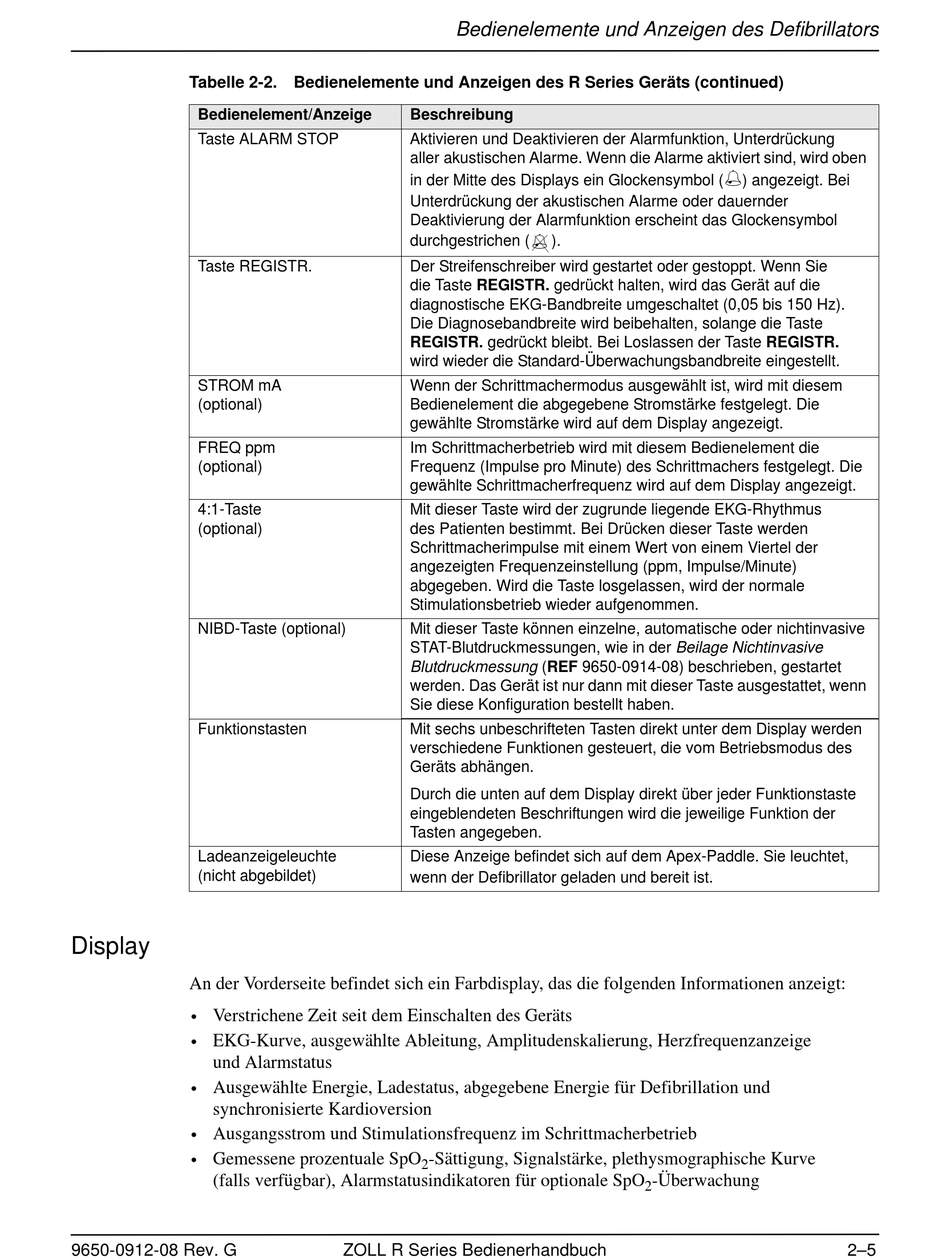

Tabelle 2-2. Bedienelemente und Anzeigen des R Series Geräts (continued)
Bedienelement/Anzeige
Taste ALARM STOP
Taste REGISTR.
STROM mA
(optional)
FREQ ppm
(optional)
4:1-Taste
(optional)
NIBD-Taste (optional)
Funktionstasten
Ladeanzeigeleuchte
(nicht abgebildet)
Display
An der Vorderseite befindet sich ein Farbdisplay, das die folgenden Informationen anzeigt:
Verstrichene Zeit seit dem Einschalten des Geräts
•
EKG-Kurve, ausgewählte Ableitung, Amplitudenskalierung, Herzfrequenzanzeige
•
und Alarmstatus
Ausgewählte Energie, Ladestatus, abgegebene Energie für Defibrillation und
•
synchronisierte Kardioversion
Ausgangsstrom und Stimulationsfrequenz im Schrittmacherbetrieb
•
Gemessene prozentuale SpO
•
(falls verfügbar), Alarmstatusindikatoren für optionale SpO
9650-0912-08 Rev. G
Bedienelemente und Anzeigen des Defibrillators
Beschreibung
Aktivieren und Deaktivieren der Alarmfunktion, Unterdrückung
aller akustischen Alarme. Wenn die Alarme aktiviert sind, wird oben
in der Mitte des Displays ein Glockensymbol (
Unterdrückung der akustischen Alarme oder dauernder
Deaktivierung der Alarmfunktion erscheint das Glockensymbol
durchgestrichen (
Der Streifenschreiber wird gestartet oder gestoppt. Wenn Sie
die Taste REGISTR. gedrückt halten, wird das Gerät auf die
diagnostische EKG-Bandbreite umgeschaltet (0,05 bis 150 Hz).
Die Diagnosebandbreite wird beibehalten, solange die Taste
REGISTR. gedrückt bleibt. Bei Loslassen der Taste REGISTR.
wird wieder die Standard-Überwachungsbandbreite eingestellt.
Wenn der Schrittmachermodus ausgewählt ist, wird mit diesem
Bedienelement die abgegebene Stromstärke festgelegt. Die
gewählte Stromstärke wird auf dem Display angezeigt.
Im Schrittmacherbetrieb wird mit diesem Bedienelement die
Frequenz (Impulse pro Minute) des Schrittmachers festgelegt. Die
gewählte Schrittmacherfrequenz wird auf dem Display angezeigt.
Mit dieser Taste wird der zugrunde liegende EKG-Rhythmus
des Patienten bestimmt. Bei Drücken dieser Taste werden
Schrittmacherimpulse mit einem Wert von einem Viertel der
angezeigten Frequenzeinstellung (ppm, Impulse/Minute)
abgegeben. Wird die Taste losgelassen, wird der normale
Stimulationsbetrieb wieder aufgenommen.
Mit dieser Taste können einzelne, automatische oder nichtinvasive
STAT-Blutdruckmessungen, wie in der Beilage Nichtinvasive
Blutdruckmessung (REF 9650-0914-08) beschrieben, gestartet
werden. Das Gerät ist nur dann mit dieser Taste ausgestattet, wenn
Sie diese Konfiguration bestellt haben.
Mit sechs unbeschrifteten Tasten direkt unter dem Display werden
verschiedene Funktionen gesteuert, die vom Betriebsmodus des
Geräts abhängen.
Durch die unten auf dem Display direkt über jeder Funktionstaste
eingeblendeten Beschriftungen wird die jeweilige Funktion der
Tasten angegeben.
Diese Anzeige befindet sich auf dem Apex-Paddle. Sie leuchtet,
wenn der Defibrillator geladen und bereit ist.
-Sättigung, Signalstärke, plethysmographische Kurve
2
ZOLL R Series Bedienerhandbuch
).
-Überwachung
2
) angezeigt. Bei
2–5
