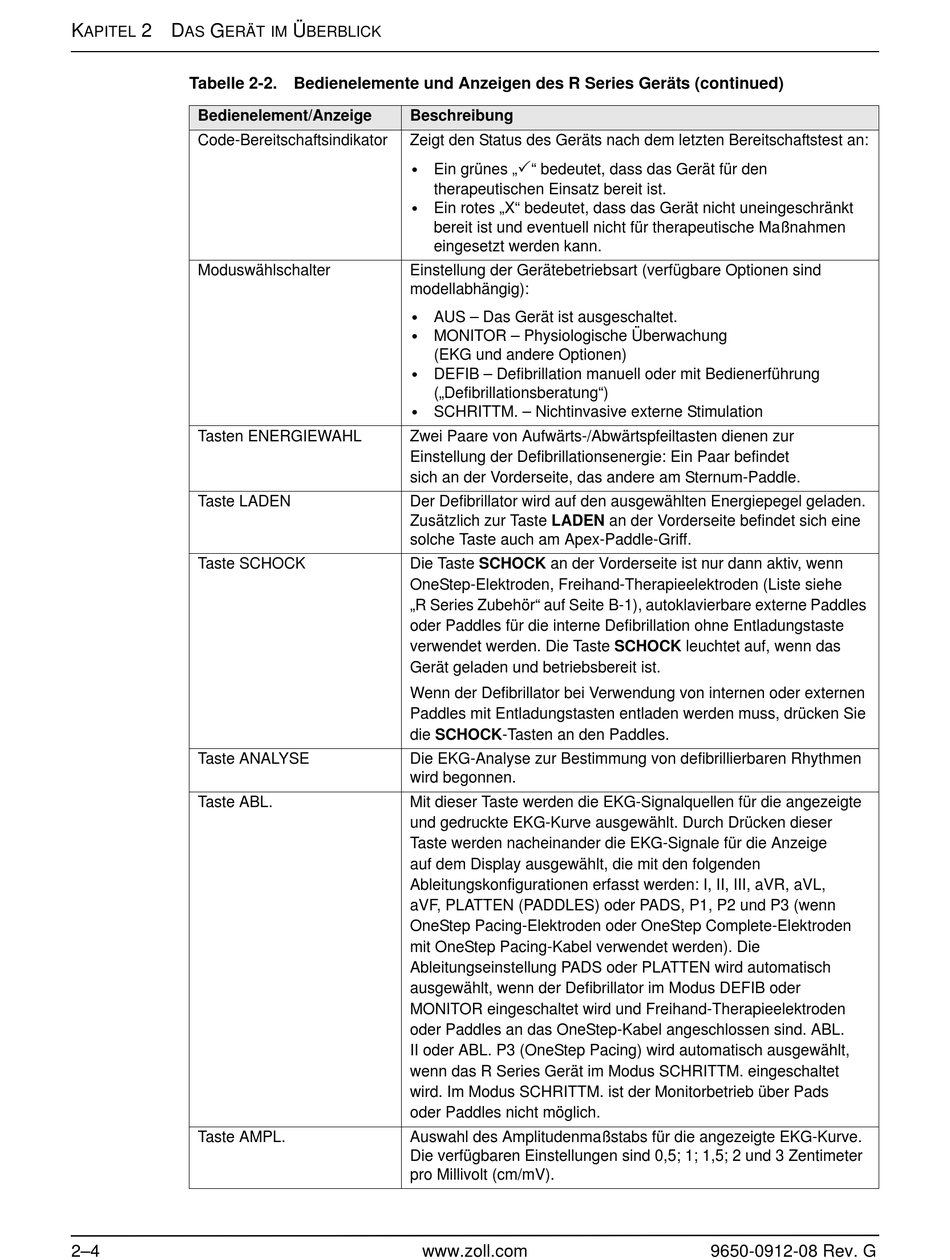

Tabelle 2-2. Bedienelemente und Anzeigen des R Series Geräts (continued)
Bedienelement/Anzeige
Code-Bereitschaftsindikator
Moduswählschalter
Tasten ENERGIEWAHL
Taste LADEN
Taste SCHOCK
Taste ANALYSE
Taste ABL.
Taste AMPL.
2–4
Ü
BERBLICK
Beschreibung
Zeigt den Status des Geräts nach dem letzten Bereitschaftstest an:
• Ein grünes „
therapeutischen Einsatz bereit ist.
• Ein rotes „X" bedeutet, dass das Gerät nicht uneingeschränkt
bereit ist und eventuell nicht für therapeutische Maßnahmen
eingesetzt werden kann.
Einstellung der Gerätebetriebsart (verfügbare Optionen sind
modellabhängig):
• AUS – Das Gerät ist ausgeschaltet.
• MONITOR – Physiologische Überwachung
(EKG und andere Optionen)
• DEFIB – Defibrillation manuell oder mit Bedienerführung
(„Defibrillationsberatung")
• SCHRITTM. – Nichtinvasive externe Stimulation
Zwei Paare von Aufwärts-/Abwärtspfeiltasten dienen zur
Einstellung der Defibrillationsenergie: Ein Paar befindet
sich an der Vorderseite, das andere am Sternum-Paddle.
Der Defibrillator wird auf den ausgewählten Energiepegel geladen.
Zusätzlich zur Taste LADEN an der Vorderseite befindet sich eine
solche Taste auch am Apex-Paddle-Griff.
Die Taste SCHOCK an der Vorderseite ist nur dann aktiv, wenn
OneStep-Elektroden, Freihand-Therapieelektroden (Liste siehe
„R Series Zubehör" auf Seite B-1), autoklavierbare externe Paddles
oder Paddles für die interne Defibrillation ohne Entladungstaste
verwendet werden. Die Taste SCHOCK leuchtet auf, wenn das
Gerät geladen und betriebsbereit ist.
Wenn der Defibrillator bei Verwendung von internen oder externen
Paddles mit Entladungstasten entladen werden muss, drücken Sie
die SCHOCK-Tasten an den Paddles.
Die EKG-Analyse zur Bestimmung von defibrillierbaren Rhythmen
wird begonnen.
Mit dieser Taste werden die EKG-Signalquellen für die angezeigte
und gedruckte EKG-Kurve ausgewählt. Durch Drücken dieser
Taste werden nacheinander die EKG-Signale für die Anzeige
auf dem Display ausgewählt, die mit den folgenden
Ableitungskonfigurationen erfasst werden: I, II, III, aVR, aVL,
aVF, PLATTEN (PADDLES) oder PADS, P1, P2 und P3 (wenn
OneStep Pacing-Elektroden oder OneStep Complete-Elektroden
mit OneStep Pacing-Kabel verwendet werden). Die
Ableitungseinstellung PADS oder PLATTEN wird automatisch
ausgewählt, wenn der Defibrillator im Modus DEFIB oder
MONITOR eingeschaltet wird und Freihand-Therapieelektroden
oder Paddles an das OneStep-Kabel angeschlossen sind. ABL.
II oder ABL. P3 (OneStep Pacing) wird automatisch ausgewählt,
wenn das R Series Gerät im Modus SCHRITTM. eingeschaltet
wird. Im Modus SCHRITTM. ist der Monitorbetrieb über Pads
oder Paddles nicht möglich.
Auswahl des Amplitudenmaßstabs für die angezeigte EKG-Kurve.
Die verfügbaren Einstellungen sind 0,5; 1; 1,5; 2 und 3 Zentimeter
pro Millivolt (cm/mV).
www.zoll.com
" bedeutet, dass das Gerät für den
9650-0912-08 Rev. G
