4. Antrieb 360° drehbar. Endposition der
Steuerluftanschlüsse beliebig.
5. Antrieb A auf Ventilkörper 1 ca. 90° vor
Endposition der Steuerluftanschlüsse auf-
setzen und mit Überwurfmutter a handfest
anschrauben.
6. Überwurfmutter a mit Gabelschlüssel fest-
schrauben.

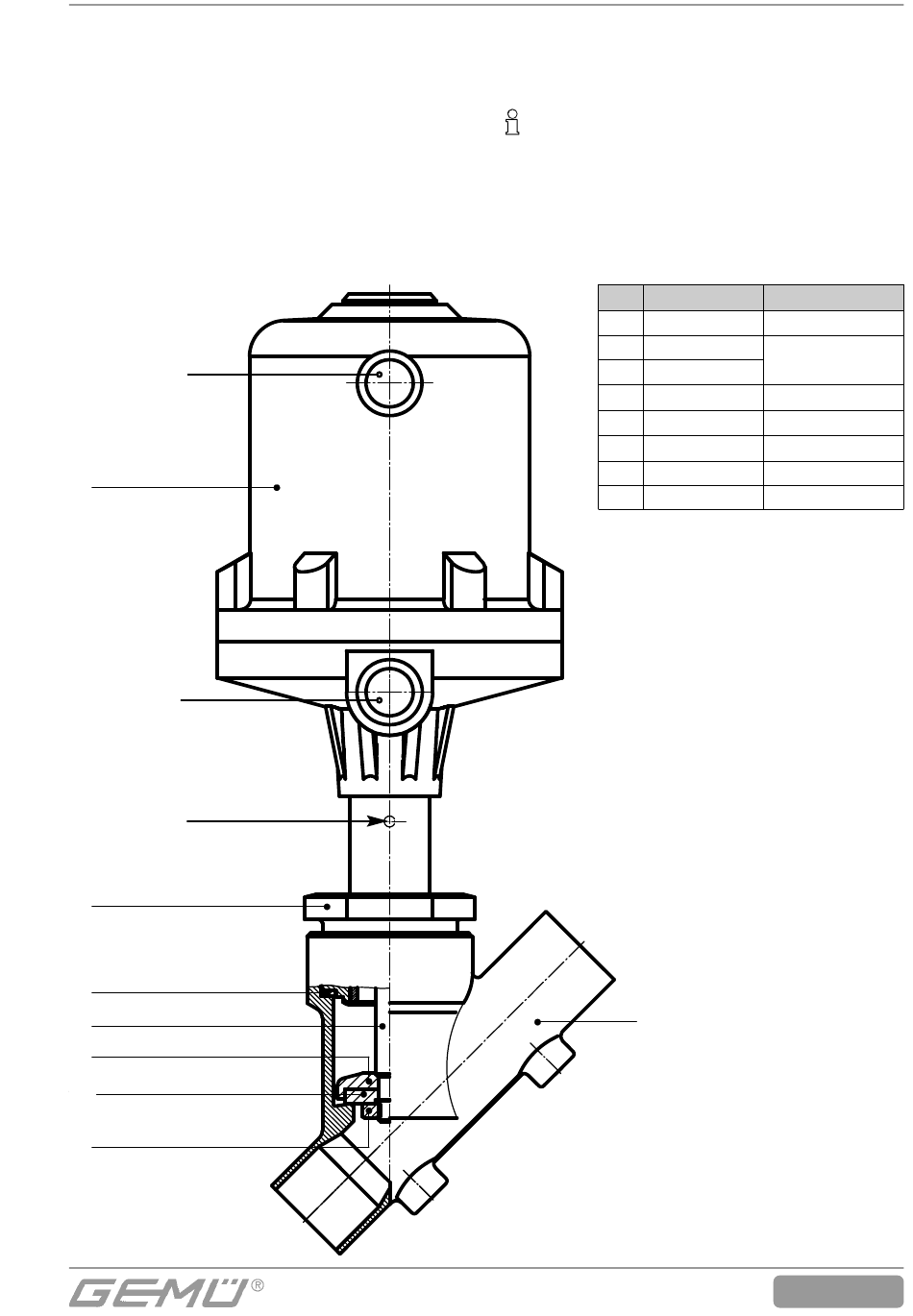

11 Schnittbild und Ersatzteile

Anschluss 4 /
Entlüftungs-
bohrung
A
Anschluss 2
Entlastungs-
bohrung
a
4
b
c
14
d
7. Antrieb A in Geschlossen-Position brin-
gen.
8. Komplett montiertes Ventil auf Dichtheit
prüfen.
WICHTIG
Dichtscheibe 4 bei jeder Demontage /
Montage des Antriebs austauschen.
Pos. Benennung
1
4
14
A
a
b
c
d
1
9/28
Bestellbezeichnung
Ventilkörper K 500...
}
Dichtscheibe
554...SVS ...
Absperrdichtung
Antrieb 9554
Überwurfmutter -
Spindel -
Ventilteller -
Mutter -
554
