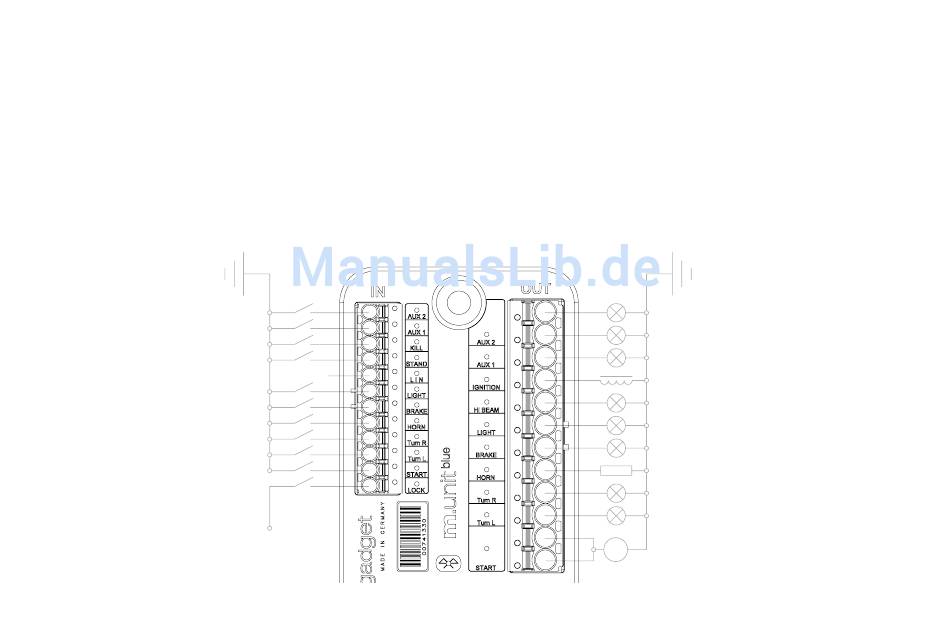

8.8 Anschluss der Verbraucher

Die m.unit verfügt über 10 unabhängige Stromkreise die permanent überwacht werden. Bei
allen angeschlossenen Verbrauchern wird der Pluspol geschaltet, d. h. es führt von jedem
Stromkreis ein Kabel zum entsprechenden Verbraucher, der mit Masse verbunden ist. An
den jeweiligen Stromkreis darf ausschließlich der vorgesehene Verbraucher angeschlossen
werden. Die Kontrolllampen werden wie in Kapitel 8.9 beschrieben, angeschlossen.
Alle Eingänge (außer Zündschloss)
schalten auf Masse
Taster oder Schalter oder Tachosensor - AUX2
Taster oder Schalter - AUX1
Taster oder Schalter - Kill
Schalter (Öffner oder Schließer) - Ständer
LIN BUS zur Kopplung mit motogadget Geräten
Taster oder Schalter - Licht
Bremslichtschalter (vorn/hinten parallel)
Taster oder Schalter - Blinker rechts
Taster oder Schalter - Blinker links
Taster - Anlasser
Taster - Hupe
Zündschloss
Batterie + 12V
Alle Ausgänge schalten +12V
Verbraucher sind mit Masse verbunden
Alle Ausgänge schalten +12V
Verbraucher sind mit Masse verbunden
alle weiteren Verbraucher
Rücklicht oder andere Verbraucher (Settings)
Zündanlage
Fernlicht
Abblendlicht
Bremslicht
Hupe
Blinker rechts (vorn/hinten parallel)
Blinker links (vorn/hinten parallel)
M Anlasser (oder separates Anlasserrelais)
