motogadget m.unit basic Gebrauchsanweisung Seite 7

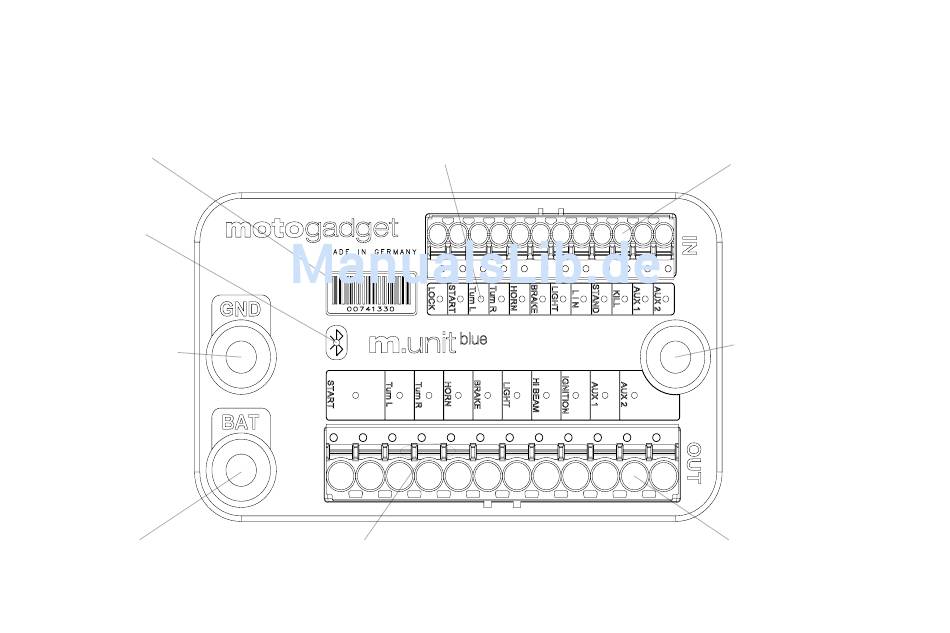

5.4 Überblick
Seriennummer
(bei Supportanfragen angeben)
Bluetooth-Symbol
(leuchtet wenn
Bluetooth aktiv)
Befestigungsbohrung
(M5) Abstand 74mm
Masseanschluss
Anschluss Batterie Pluspol
über Hauptsicherung (M5)
Kontrollleuchte zeigt Status
von Ein- bzw. Ausgang
Einstecken und Lösen der Kabel durch Eindrücken
der orangen Einsätze mit Schraubendreherklinge
Eingänge (12)
max. Kabelquerschnitt 1,5mm²
Befestigungsbohrung
(M5) Abstand 74mm
alternativer
Masseanschluss
Ausgänge (10)
max. Kabelquerschnitt 2,5mm²
