motogadget m.unit basic Gebrauchsanweisung Seite 23

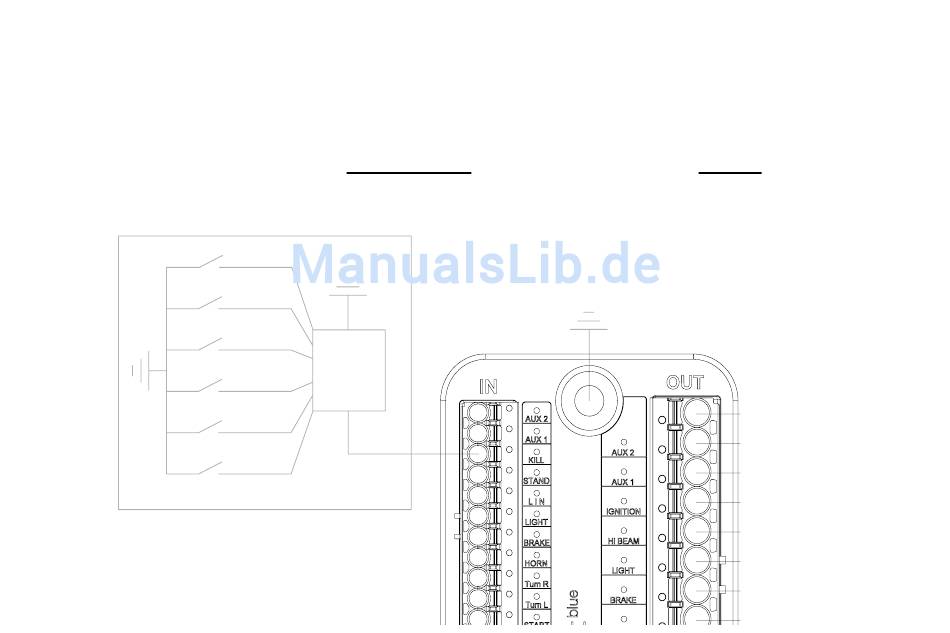

Schematischer Gesamtanschlussplan mit m.button (optionales Zubehör)
Der unten dargestellte Schaltplan zeigt den Aufbau einer vereinfachten Fahrzeugverdrahtung
mit Verwendung des m.button. Es entfallen somit 6 Leitungen, da nur noch ein Kabel vom
Lenker zur m.unit gelegt werden muss.
DER M.BUTTON MUSS IM INNEREN EINES METALLLENKERS PLATZIERT WERDEN.
AN DEN EINGANG KILL KANN ENTWEDER EIN KILL-SCHALTER ODER DER
M.BUTTON ANGESCHLOSSEN WERDEN, NICHT BEIDES GLEICHZEITIG.
Blinker li
Blinker re
Licht
Start
Hupe
Bremse vorn violett
gelb
schwarz
weiß
orange
m-button
blau
grün
rot
Lenker
