motogadget m.unit basic Gebrauchsanweisung Seite 22

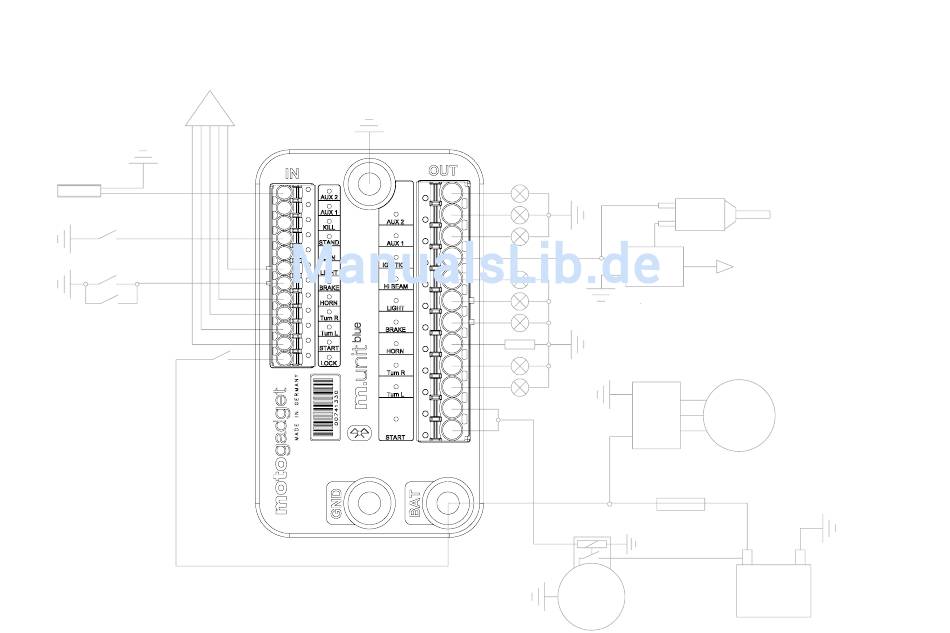

Schematischer Gesamtanschlussplan
Der unten dargestellte Schaltplan zeigt den Aufbau einer vereinfachten Fahrzeugverdrahtung.
zum Lenker
Tachosensor
Ständer
Bremsschalter
Zündschloss
Zündspule
Zündeinheit
G
Regler
Fahrzeug
Hauptsicherung
40A
Anlasser Soleniod
M
zum
Kerzenstecker
Unterbrecher
bzw. Sensor
Batterie
